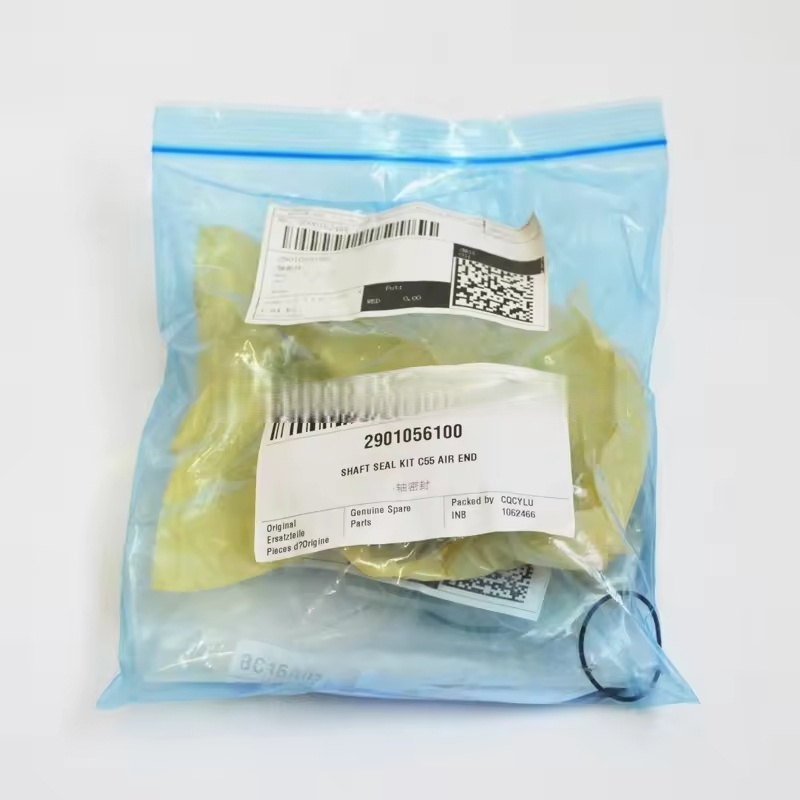

2901056100 „Atlas Copco“ oro kompresoriaus veleno

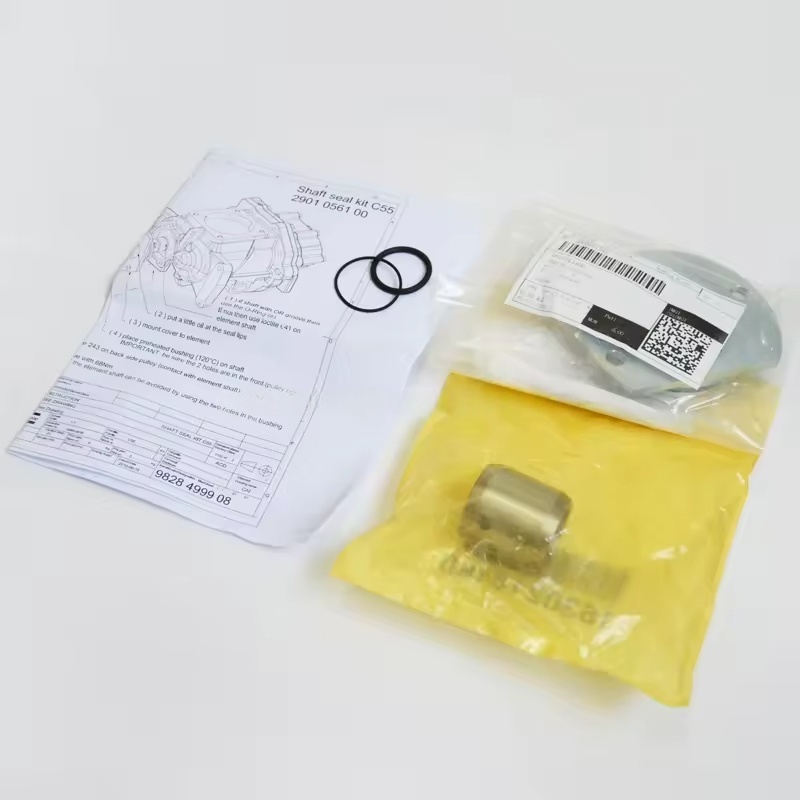

„Atlas Copco Kit“ kompozicija ir funkcijos

Pagrindiniai komponentai

Alyvos sandariklis (rėmo alyvos sandariklis): pagrindinis rinkinio komponentas, paprastai pagamintas iš nitrilo gumos ar fluororubber, su metaliniu armavimo rėmu. Jis tvirtai prilimpa prie veleno paviršiaus per lūpą, pasiekdamas dinaminį sandarinimą (neleidžiant tepalo alyvai nutekėti išilgai veleno galo).

Veleno rankovė (sandarinimo rankovė): metalinė rankovė, pritvirtinta prie pagrindinio veleno ir bendradarbiaujant su alyvos sandarikliu. Paviršius yra sukietėjęs (atsparus nusidėvėjimui), kad būtų sumažintas lūpų nusidėvėjimas ir prailginti sandariklio tarnavimo laiką.

Pagalbiniai sandarinimo komponentai: įskaitant O žiedus, žiedus ir kt., Naudojamas statiniam sandarinimui tarp rinkinio ir pagrindinio korpuso, kad būtų išvengta kraštų nuotėkio.

Kai kuriuose rinkiniuose yra montavimo padėties sudarymo komponentai (pvz., Kraujinės rankovės), palengvinantys tikslų surinkimą.

Pagrindinės funkcijos

Tepimo nuotėkio prevencija: užkirsti kelią tepalo aliejui alyvos separatoriui ištirpti per veleno galo tarpą iki išorės (išvengiant naftos praradimo ir aplinkos taršos).

Anti-Tollution: Dulkių ir drėgmės blokavimas iš patekimo į pagrindinę guolių kamerą ir rotoriaus rinkimo sritį, apsaugant tikslus komponentus nuo susidėvėjimo.

Slėgio priežiūra: padeda palaikyti normalų slėgį alyvos separatoriuje, užtikrinant stabilų tepimo alyvos cirkuliacijos sistemos veikimą.

Suderinamumas ir specifikacijos

Suderinami modeliai: „C55“ rinkinys daugiausia suderinamas su konkrečiais „Atlas Copco“ varžtų oro kompresorių modeliais (pvz., Kai kurios GA serijos ir G serijos), o specifinis suderinimas turi būti pagrįstas pagrindinio bloko veleno skersmeniu ir montavimo matmenimis (paprastai atitinkančias maždaug 55mm veleno skersmenį).

Medžiagos charakteristikos: Guminė alyvos sandariklio medžiaga turi atlaikyti cheminę kompresinio aliejaus ir darbo temperatūros cheminę koroziją 80–100 ℃. Veleno įvorė dažniausiai pagaminta iš daug anglies išaiškintų plieno arba nerūdijančio plieno, kad būtų užtikrintas atsparumas susidėvėjimui ir stiprumui.

Pakeitimo ir priežiūros patarimai

Pakaitinis laikas

Stebint akivaizdų alyvos nuotėkį ar lašinant veleno gale, pagrindinė priežastis yra alyvos sandariklio lūpos nusidėvėjimas ar senėjimas).

Pagrindinės kompresoriaus palaikymo metu (pvz., Keičiant guolius, pagrindinį rotorių), tuo pačiu metu rekomenduojama pakeisti visą sandarinimo komponentą (kad būtų išvengta blogo naujų ir senų dalių suderinamumo, sukeliančio nuotėkį).

Diegimo atsargumo priemonės

Prieš montuodami, išvalykite veleno paviršių ir sandarinimo korpuso griovelį, pašalindami alyvos dėmes, rūdis ir priemaišas.

Montuodami alyvos sandariklį, naudokite specializuotus įrankius, kad jį paspaustumėte, išvengdami lūpų deformacijos ar subraižymo (lūpą nukreipta į tepimo alyvos pusę).

Veleno įvorė turi užtikrinti koncentraciją pagrindiniu velenu ir būti tinkamam trikdymui, kad būtų išvengta atsipalaidavimo ir susidėvėjimo veikimo metu.

Priežiūros pasiūlymai

Reguliariai patikrinkite, ar nėra alyvos nuotėkio pėdsakų veleno gale, ypač po 10 000 darbo valandų.

Įsitikinkite, kad kompresoriaus aliejus atitinka specifikacijas (kad būtų išvengta pagreitėjusio alyvos sandariklio senėjimo dėl prastesnės alyvos) ir pakeiskite tepimo alyvą pagal tvarkaraštį.
