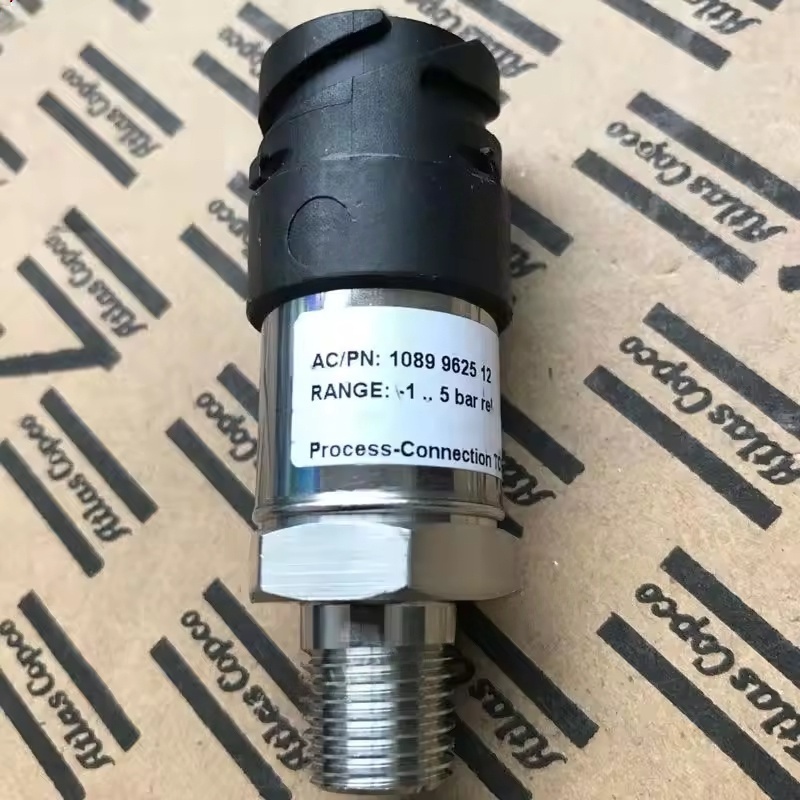

1089962513 Atlas Copco

1089962513 Atlas Copco

I. Pagrindinė funkcija ir darbo principas - slėgio stebėjimas

Slėgio jutikliai yra montuojami pagrindinėse oro kompresoriaus dalyse, naudojant įmontuotus jautrius elementus, kad būtų galima suvokti slėgio pokyčius ir konvertuoti fizinį slėgio signalus į elektrinius signalus. Sistemos valdymo sistema sureguliuoja šį valdymo mechanizmą, pagrįstą iš jutiklių gautų slėgio signalų, kad būtų automatiškai sureguliuoti oro kompresoriaus pakrovimo/iškrovimo būsena ir įsiurbimo tūris:

Kai slėgis pasieks nustatytą viršutinę ribinę vertę, bus suaktyvinamas iškrovimo mechanizmas, sustabdant įsiurbimą arba sumažinant išėjimą;

Kai slėgis nukrenta iki nustatytos apatinės ribinės vertės, įkėlimo procesas prasidės, atkurdamas įprastą dujų tiekimą.

Saugos apsauga

Kai kurie slėgio jutikliai gali suaktyvinti apsaugą nuo išjungimo, kai sistemos slėgis yra neįprastai aukštas, kad būtų išvengta įrangos pažeidimo, kurį sukelia perdėtas slėgis. 2. Bendrieji tipai ir montavimo vietos

Išmetimo slėgio jutiklis: sumontuotas kompresoriaus išmetimo prievade, stebint suslėgto oro išėjimo slėgį, jis yra vienas iš pagrindinių slėgio jutiklių.

Alyvos dujų separatoriaus slėgio jutiklis: Slėgio skirtumo stebėjimas prieš ir po alyvos filtro, kad nustatytumėte, ar alyvos filtras užsikimšęs.

Įsiurbimo slėgio jutiklis: Kai kuriuose modeliuose jis naudojamas slėgiui stebėti įsiurbimo angoje, o tai padeda sureguliuoti įsiurbimo vožtuvo atidarymo laipsnį.

Įvairių oro kompresorių serijų jutiklių modeliai ir montavimo vietos šiek tiek skiriasi ir juos reikia suderinti su konkrečiu modeliu. 3. Gedimų apraiškos ir poveikis jutiklio gedimui

Nenormalus slėgio signalas: Jei rodoma vertė neatitinka tikrojo slėgio, dėl to valdymo sistema priims neteisingus sprendimus, todėl dažnai bus įkeltas/iškraunamas oro kompresorius, nesugebėjimas paleisti arba nenormalus išjungimas.

Signalo nutraukimas: Visiškas slėgio signalo išėjimo nebuvimas gali prarasti įrangos valdymą.

Tikslumo dreifas

Po ilgalaikio naudojimo tikslumas gali sumažėti, sukeldamas slėgio kontrolės diapazono nuokrypius, turinčius įtakos dujų tiekimo stabilumui ar didėjančiai energijos suvartojimui. Fizinė žala

Dėl vibracijos, aukštos temperatūros ar vidutinės korozijos gali būti pažeista jutiklio korpusas ar jungties gnybtai, todėl atsiranda nenormalių signalų.

Iv. Priežiūros ir pakeitimo pagrindiniai taškai Reguliarus kalibravimas

Remiantis įrangos priežiūros ciklu, kalibruokite slėgio jutiklį, kad užtikrintumėte matavimo tikslumą.

Tikrinimas ir valymas

Reguliariai patikrinkite, ar jutiklio laidai yra laisvi, ar brandinami, ir ar sąsaja nutekėja; Nuvalykite aliejaus dėmes ir dulkes ant jutiklio paviršiaus, kad būtų išvengta korozijos ar blogo šilumos išsklaidymo.

Pakaitinės atsargumo priemonės

Būtina pasirinkti jutiklį, kuris atitiktų originalias gamyklos specifikacijas. Pateikdami konkretų oro kompresoriaus modelį, galite užtikrinti suderinamumą;

Prieš pakeisdami, nukirpkite maitinimo šaltinį ir atleiskite sistemos slėgį, kad išvengtumėte pavojingų operacijų esant slėgiui;

Po įdiegimo atlikite slėgio testą, kad patvirtintumėte įprastą signalo perdavimą.
