Pagrindiniai tipai ir programos
Elastinis jungtis

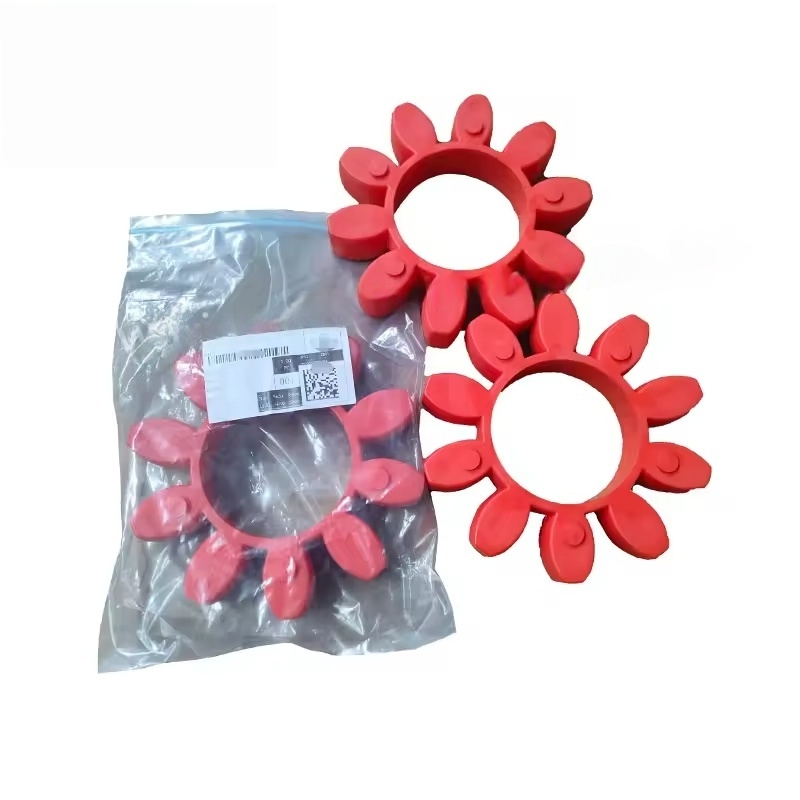

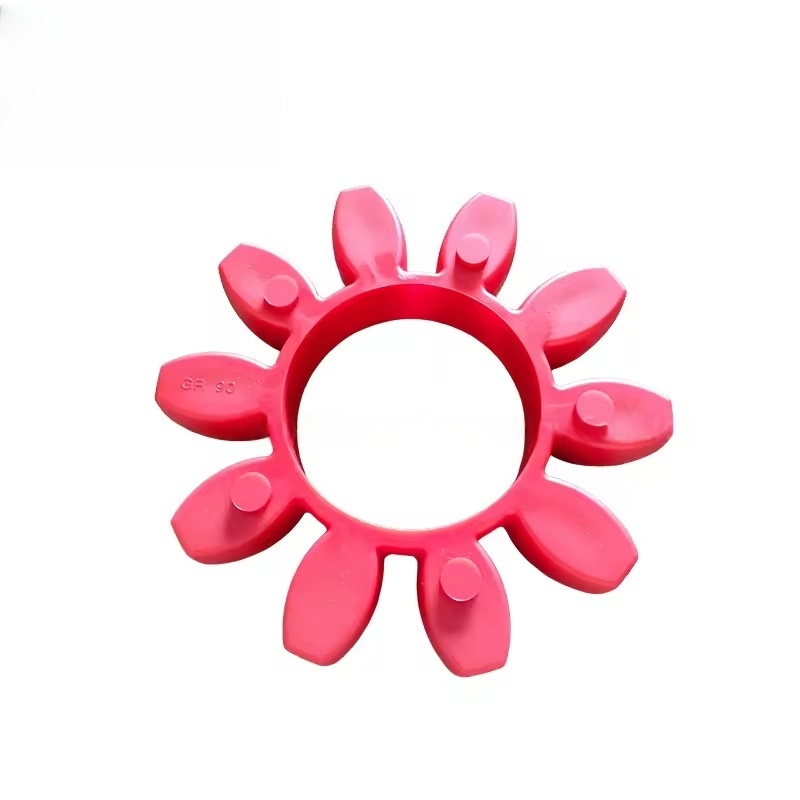

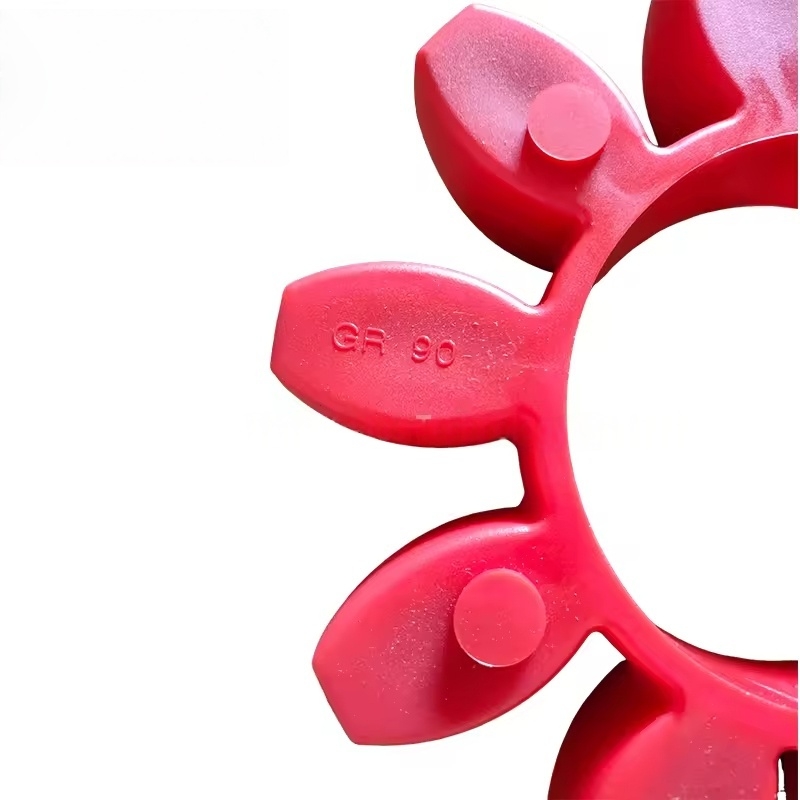

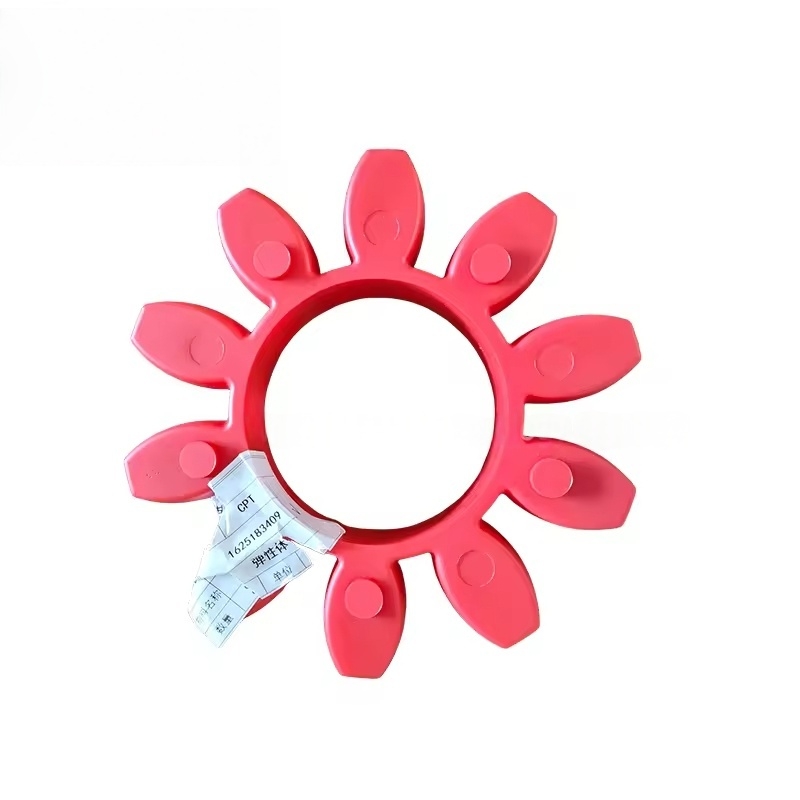

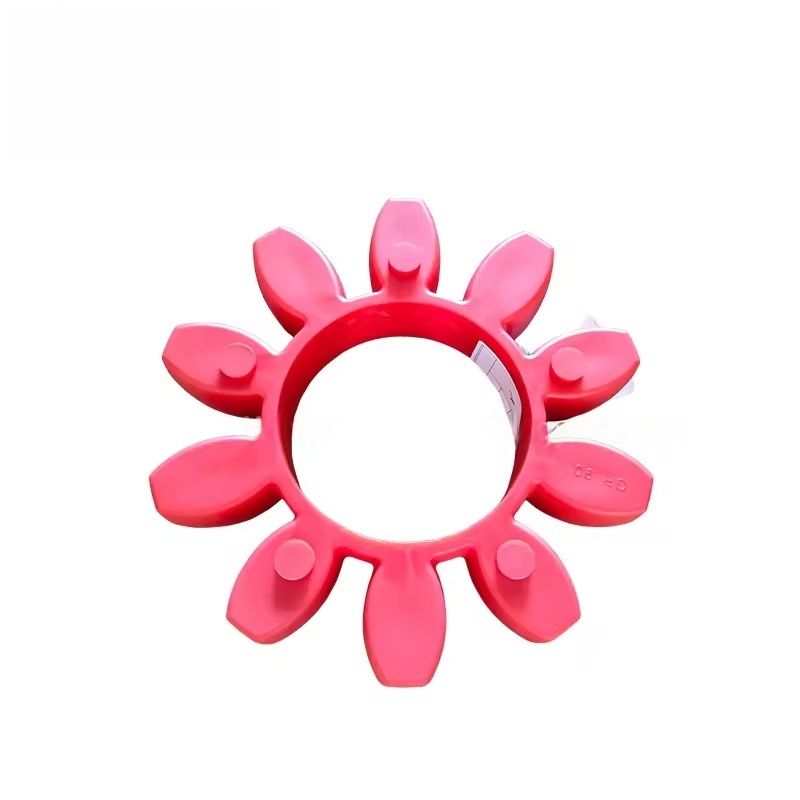

Dažniausias tipas: plačiai naudojamas mažuose ir vidutinio dydžio varžtų oro kompresoriuose (tokiuose kaip GA serija), susidedanti iš dviejų pusės jungčių ir tarpinis elastinis korpusas (pagamintas iš gumos ar poliuretano).
Savybės:
Turi tam tikrą elastingumą, galintį sugerti montavimo nuokrypius tarp variklio ir pagrindinio bloko (ašinė, radialinė ir kampinė).
Sumažina vibracijos perdavimą, mažina veikimo triukšmą ir apsaugo variklio ir pagrindinio vieneto guolius.
Paprasta struktūra, lengva priežiūra ir elastingas korpusas gali būti keičiamas atskirai, kai dėvimi.
Tvirtas jungtis
Taikymo scenarijai: keli didelio dydžio arba labai tikslūs perdavimo modeliai. Sudarytas iš metalinių standžių jungčių komponentų.
Savybės:
Jokios elastinės kompensavimo galimybės, reikalaujančios ypač didelio variklio ir pagrindinio įrenginio koaksialumo.
Didelio sukimo momento transmisija, tinkama didelės galios modeliams, tačiau griežti reikalavimai montavimo tikslumui.
Diafragmos jungtis
Taikymo scenarijai: kai kurie aukščiausios klasės ar didelio masto vienetai. Metalinių diafragmų naudojimas kaip elastinis elementas.
Savybės:
Atsparus aukštai temperatūrai ir naftos užterštumui, ilgą tarnavimo laiką, tinkantį atšiaurioms sąlygoms.
Gali kompensuoti tam tikrus nuokrypius, išlaikant didelį perdavimo tikslumą. Pagrindinė funkcija
Sukimo momento perdavimas: efektyviai perkelkite variklio sukimosi galią į pagrindinį kompresoriaus bloką, kad užtikrintumėte įprastą pagrindinio bloko veikimą.
Nukrypimo kompensacija: leidžia nedidelį montavimo nuokrypį tarp variklio ir pagrindinio bloko (pvz., Poslinkio, kurį sukelia temperatūros pokyčiai ar vibracija), išvengiant komponentų pažeidimo dėl standžiojo įtempio.
Vibracijos izoliacija: sugeria vibracijas per elastinius elementus, sumažina vibracijos perdavimą tarp variklio ir pagrindinio bloko ir prailgina įrangos gyvenimo trukmę.
Apsauga nuo perkrovos: Kai kurių jungčių elastinis kūno konstrukcija turi perkrovos pertraukos funkciją, kad būtų išvengta variklio ar pagrindinio bloko pažeidimo dėl momentinės perkrovos.
Bendrieji gedimai ir pakeitimo signalai
Gedimų apraiškos:
Nenormali vibracija ar nenormalus triukšmas atsiranda veikimo metu (pvz., Metalo smūgio garsai, aukšto dažnio triukšmas).
Elastinis kūno įtrūkimas, nusidėvėjimas ar senėjimas (pasireiškia kaip paviršiaus įtrūkimai, kietumo pokyčiai).
Sukabilių jungčių varžtų atlaisvinimas ar lūžis.
Variklis ir pagrindinis blokas nėra bendraašis, todėl sukabinimo susidėvėjimas ar perkaitimas.
Pakaitinis laikas:
Kai elastinis kūnas parodo akivaizdų susidėvėjimą, įtrūkimus ar senstantį sukietėjimą.
Kai jungties komponentai (pvz., Pusiau sujungimas) rodo deformaciją, įtrūkimus ar sriegių pažeidimus.
Pagrindinės įrangos priežiūros metu rekomenduojama patikrinti ir pakeisti nusidėvėjimą (paprastai po 20 000–30 000 darbo valandų).
Pakeitimo ir priežiūros atsargumo priemonės
Pirmenybė teikiama originalioms gamyklos dalims: „Atlas Copco Cove“ matmenys, medžiagos ir tikslumas suderina specifinius modelius (pvz., Skirtingų galios GA serijų jungčių specifikacijos yra skirtingos) ir dėl dydžio neatitikimo turi būti naudojamos tik originalios gamyklos dalys.
Diegimo tikslumas:
Pakeičiant, tiksliai ištaisykite variklio ir pagrindinio bloko koaksialumą (radialiniai ir ašiniai nuokrypiai paprastai būna ≤ 0,1 mm), išmatuokite naudojant ratuko indikatorių ir kt.
Įdiegdami elastinį korpusą, įsitikinkite, kad jis nėra iškraipymas, ir tolygiai priveržkite varžtus iki nurodyto sukimo momento.
Reguliarus patikrinimas:
Patikrinkite elastingo kūno būklę, varžtų sandarumą ir darbinės temperatūros metu.
Sustabdykite mašiną laiku, kai aptinkama nenormali vibracija, ir greitai patikrinkite ją, kad išvengtumėte gedimo išplėtimo.
