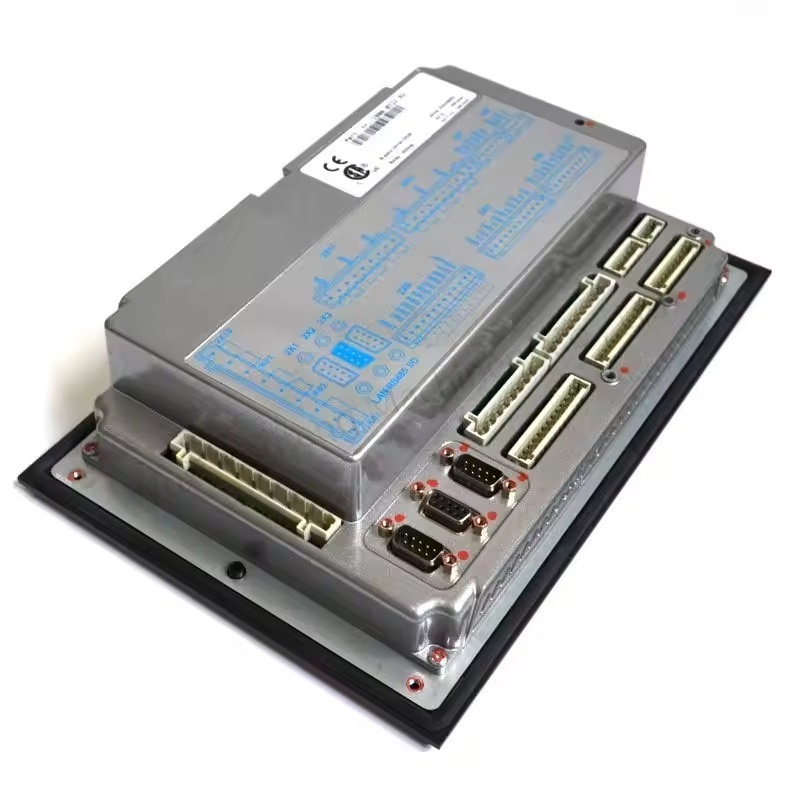

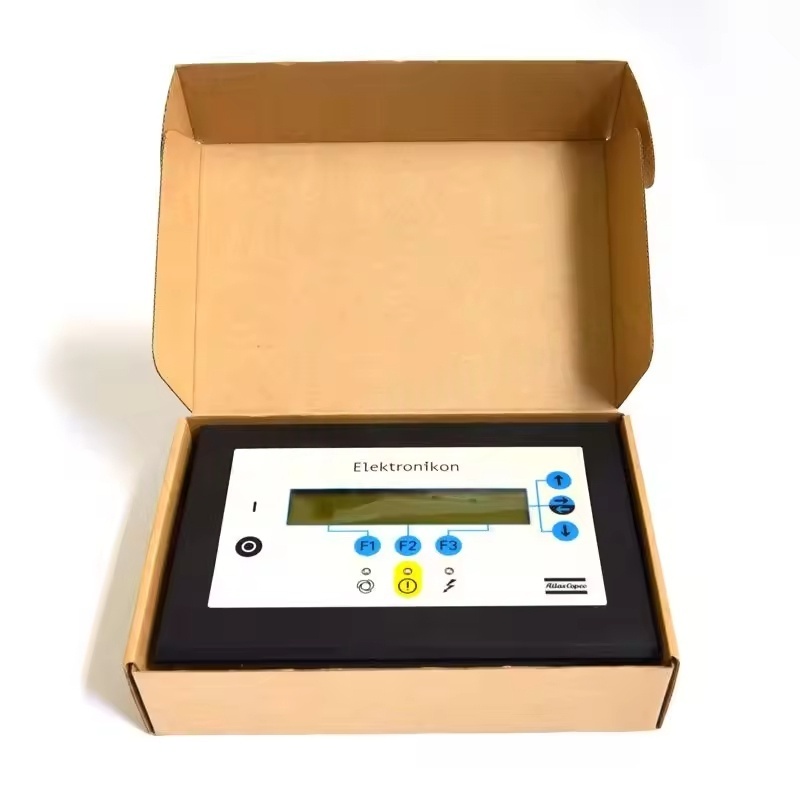

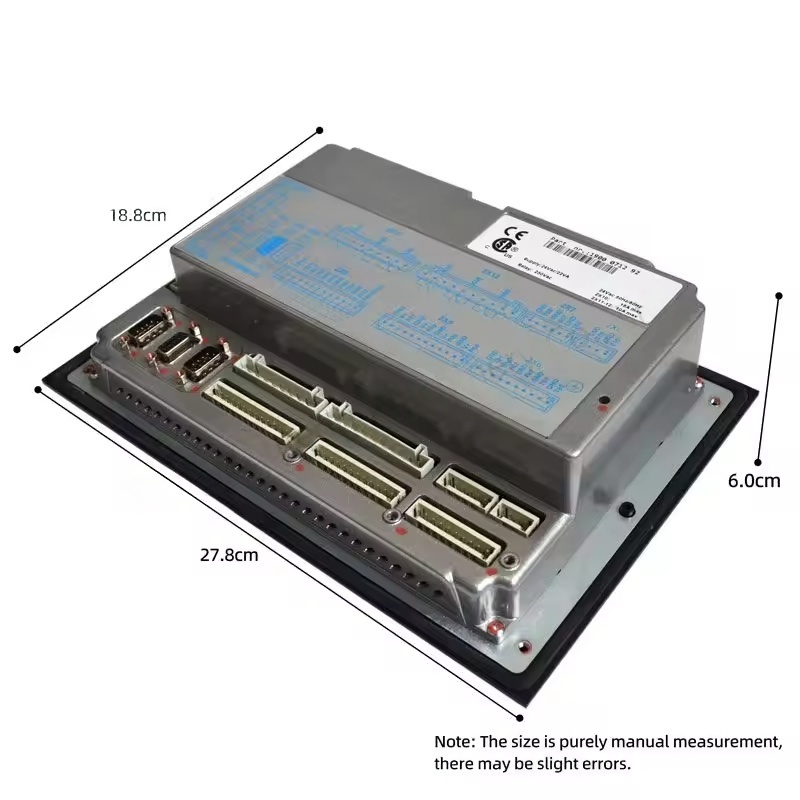

1900071292 „Atlas Copco“ oro kompresorius GA160 valdiklio originalas

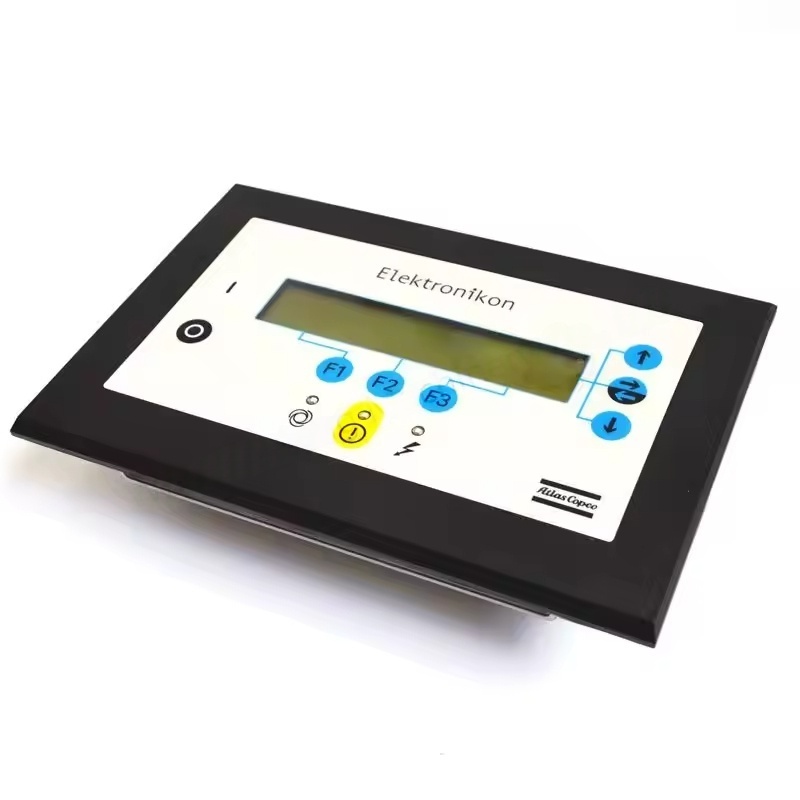

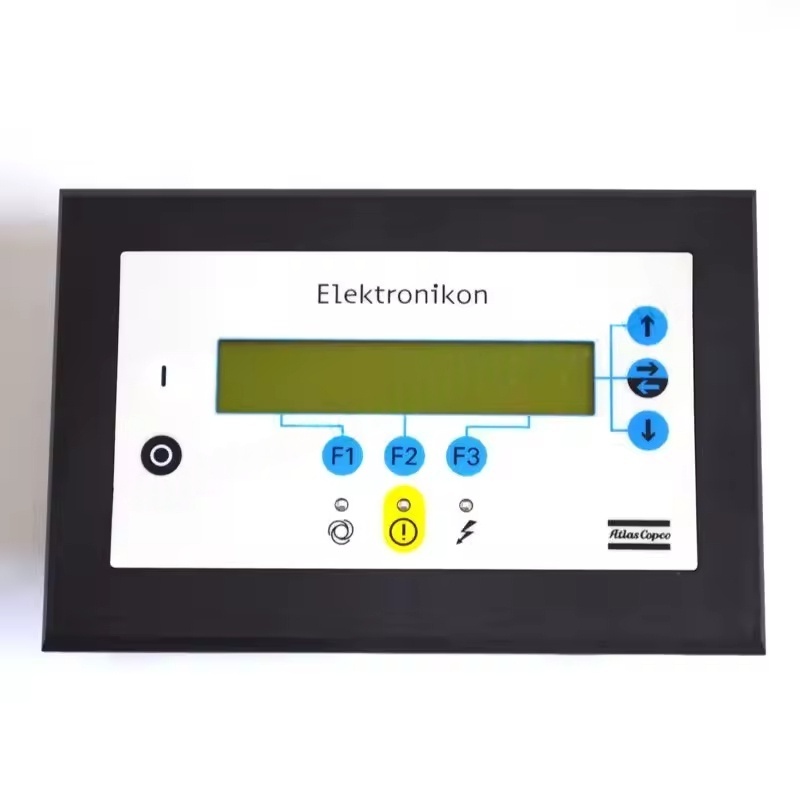

1. Pagrindiniai „Atlas Copco GA160“ valdymo skydelio ekrano ekranas

Dažniausiai vienos spalvos ar spalvoti LCD ekranai, rodantys veikimo parametrus, informaciją apie būseną ir gedimų kodus.

Galimas kalbos perjungimas (įskaitant kinus) ir palaikomas meniu stiliaus operacija.

Operacijos raktai

Pradėjimo / sustabdymo klavišas: valdo oro kompresoriaus veikimą ir išjungimą (paprastai su vietinio / nuotolinio valdymo režimo perjungimu).

Meniu raktas / Naršymo raktas: naudojamas įvesti meniu „Nustatymai“, perjungti parametrų puslapius ir pasirinkti funkcijos parinktis.

Patvirtinkite rakto / išėjimo klavišą: patvirtinkite operaciją arba grįžtate į ankstesnį meniu. Kai kurie modeliai turi nuorodų klavišus (pvz., „Avarinės stotelės“ mygtukas).

Indikatoriaus lemputės / aliarmo žibintai

Veikimo indikatoriaus lemputė (žalia): užsidega, kai įranga veikia normaliai.

Įspėjamoji lemputė (geltona): rodo nedidelius anomalijas (tokias kaip įspėjimas apie filtrų užsikimšimą).

Gedimo lemputė (raudona): rodo sunkius gedimus (tokius kaip perkrova, aukšta temperatūra), paprastai lydi apsauga nuo išjungimo.

Ii. Pagrindinis „Atlas Copco GA160“ ekranas ir funkcijos

Operacijos parametrų stebėjimas

Realiojo laiko išmetimo slėgio, išmetimo temperatūros, veikimo laiko, pakrovimo / iškrovimo būsenos rodymas realiuoju laiku.

Pagrindiniai duomenys, tokie kaip variklio srovė, alyvos lygis (kai kuriems modeliams), filtrų slėgio skirtumas ir kt.

Veikimo režimo nustatymai

Automatinis režimas: Įkėlimai / iškrovimai automatiškai pagrįsti vamzdyno slėgiu, kad būtų išlaikytas slėgio stabilumas.

Rankinis režimas: priverstinis pakrovimo operacija (derinimo ar konkrečioms sąlygoms).

Laikas Pradžia/STOP: Norėdami pasiekti energijos taupymo valdymą, galite iš anksto nustatyti pradžios/stotelės laikus.

Gedimų diagnozė ir įrašymas

Parodo specifinius gedimų kodus (tokius kaip per didelė temperatūra, nenormalus slėgis, variklio gedimas ir kt.) Ir priežastys.

Saugo istorinius gedimų įrašus, kad būtų lengviau atsekti ir prižiūrėti.

Priežiūros priminimas

Remiantis eksploatavimo laiko ar parametrų pakeitimais, raginami priežiūros elementai (pvz., Keisti alyvos filtrą, oro filtrą, tepimo alyvą).

Gali peržiūrėti techninės priežiūros skaičiavimą arba istorinius techninės priežiūros įrašus.

Sistemos nustatymai

Sureguliuokite tikslinį slėgį, slėgio pralaidumą, pakrovimo / iškrovimo slenksčius.

Nustatykite slaptažodžio apsaugą (siekiant išvengti atsitiktinio veikimo), kalba, vienetai (juosta/psi, ℃/℉) ir kt.

Iii. Tipiškos „Atlas Copco GA160“ veiklos procedūros

Įjunkite: patvirtinkite, kad įranga yra normalios būklės, tada paspauskite mygtuką „Pradėti“, o ekrane rodomi pradinio proceso ir realaus laiko parametrai.

Sureguliuokite slėgį: įveskite „Nustatymų meniu“ → „slėgio nustatymai“, modifikuokite tikslinį slėgį per naršymo raktą (reikia leidimo).

Patikrinkite, ar nėra gedimų: Jei įjungta aliarmo lemputė, įveskite meniu „Gedimo įrašas“, kad peržiūrėtumėte konkrečius kodų ir sprendimo pasiūlymus.

Priežiūra RESET: Baigę techninę priežiūrą, įveskite „Priežiūros meniu“, atlikite atitinkamų elementų atstatymą ir iš naujo nustatykite techninės priežiūros skaičiavimą.
