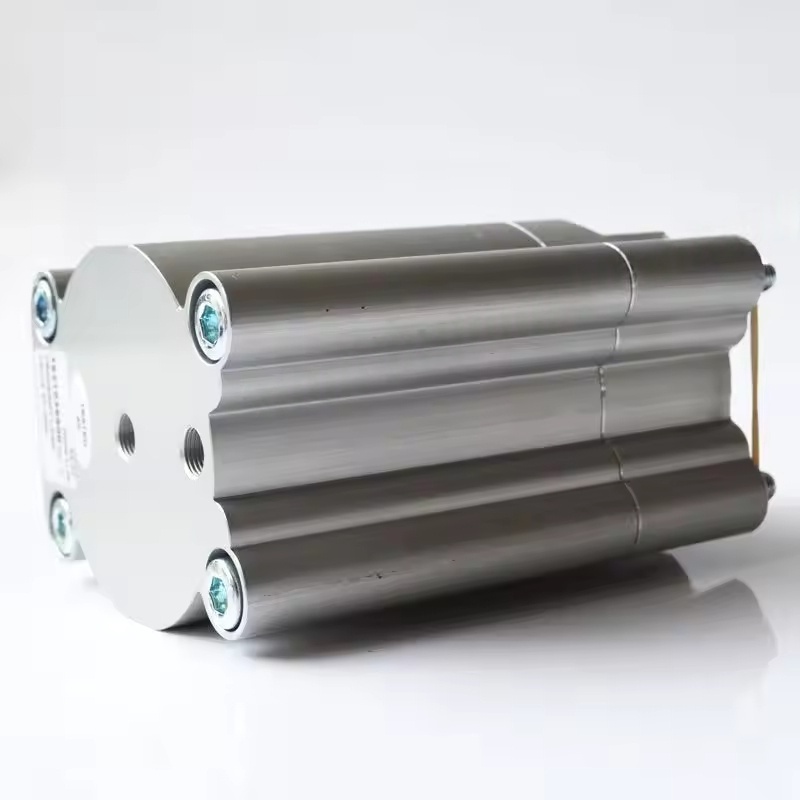

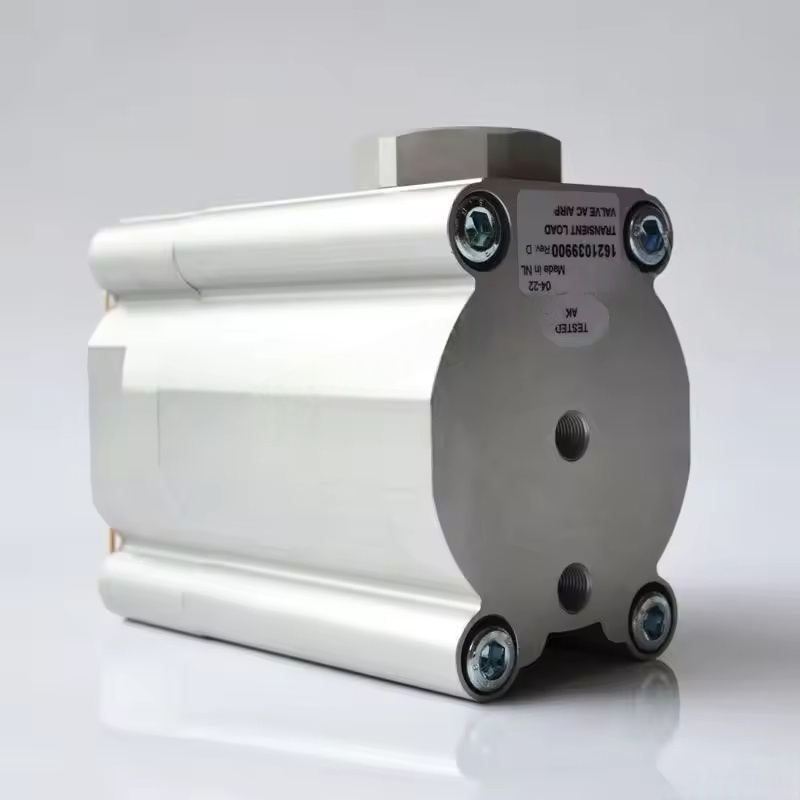

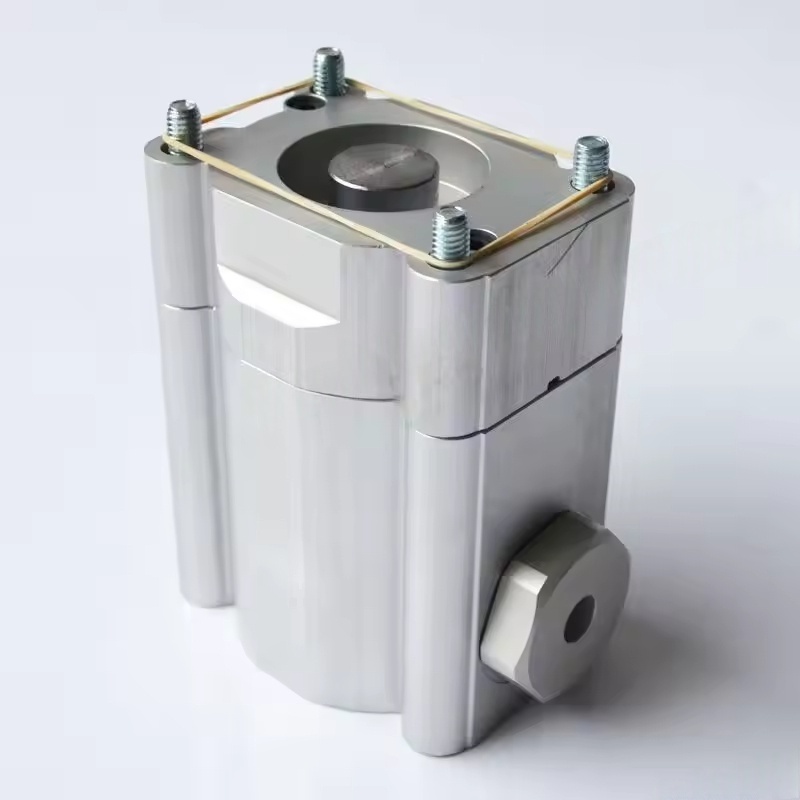

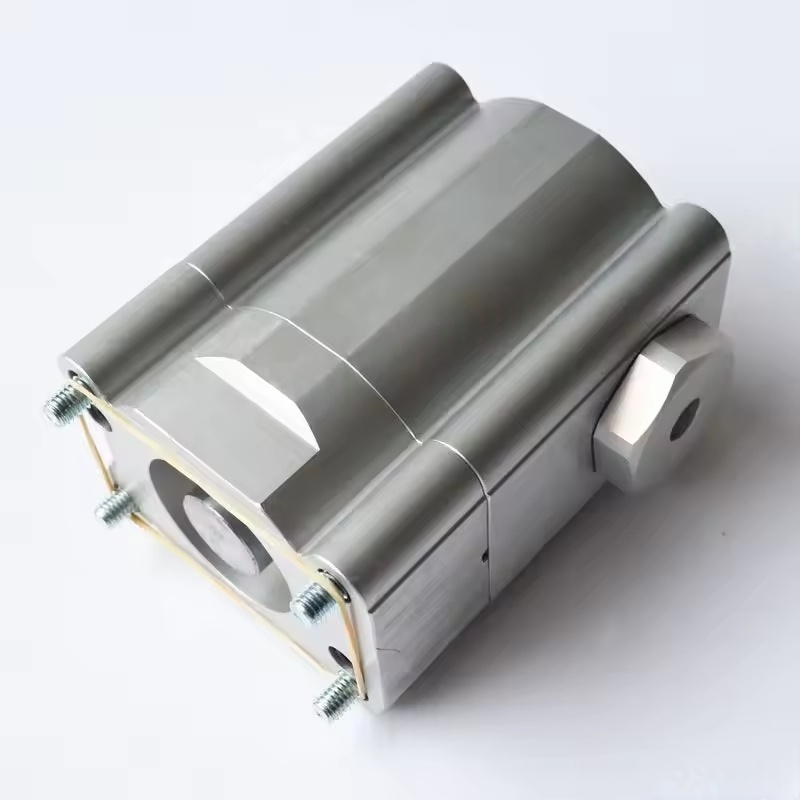

1621039900 „Atlas Copco Wux“ oro kompresoriaus reguliavimo vožtuvas

Pagrindinės „Atlas Copco Wux“, reguliuojančio vožtuvą, funkcijos

Slėgio valdymas ir stabilumas

Kaip slėgiui jautrus vožtuvas, „Wux“ reguliuojantis vožtuvas gali automatiškai sureguliuoti atidarymo laipsnį pagal nustatytą slėgio diapazoną (pvz., Reikalingas vartotojo slėgis arba grįžtamojo ryšio slėgis iš vamzdynų tinklo):

Kai sistemos slėgis yra mažesnis už nustatytą vertę, vožtuvas atsidaro platesniu, padidindamas įsiurbimo tūrį ir leidžia kompresoriui veikti esant apkrovai, taip padidindamas išmetimo tūrį;

Kai sistemos slėgis yra didesnis nei nustatyta vertė, vožtuvas užsidaro arba išsijungia, sumažindamas įsiurbimo tūrį, todėl kompresorius pateko į neapkrautą būseną ir išvengia viršslėgio.

Tai palaiko pasroviui esantį vamzdynų tinklo slėgį stabiliame diapazone, užtikrinant įprastą dujų naudojimo įrangos veikimą.

Apkrovos reguliavimas ir energijos taupymas

Tiksliai kontroliuodamas įsiurbimo tūrį, jis leidžia kompresoriui veikti „dalinės apkrovos“ režimu (vietoj dažnas starto stop), kuris yra ypač tinkamas scenarijams, kurių dujų poreikio svyravimai yra reikšmingi:

Sumažinkite energijos atliekas iškrovimo metu (kompresorius vis tiek sukasi, tačiau iškrovimo būsenos metu energijos suvartojimas žymiai sumažėja);

Sumažinkite mechaninį nusidėvėjimą ir prailginkite pagrindinio bloko ir variklio tarnavimo laiką.

Apsaugos funkcijos

Kai kurie „Wux“ reguliuojantys vožtuvai integruoja saugos apsaugos logiką. Kai aptinkama kompresoriaus anomalija (pvz., Perkaitimas ar perkrovimas), ji gali 联动 uždaryti įsiurbimo kanalą ，, priversdamas kompresorių iškrauti ar išjungti ， užkirsti kelią gedimo išplėtimui.

Struktūra ir darbo principas

Šerdies struktūra ： Paprastai susideda iš vožtuvo korpuso ， vožtuvo šerdies ， spyruoklės ， diafragma (arba stūmoklis) ， slėgio jutiklinės skylės ， ir valdymo sąsaja. Kai kurie modeliai yra su elektromagnetiniu pavaros komponentu (nuotolinio valdymo pultui).

Darbo logika ：

Slėgio jutimo skylės realiu laiku stebi sistemos slėgį ir perduoda signalą į diafragmą (arba stūmoklį) ；

Kai keičiasi slėgis ，, diafragma yra veikiama ir verčia vožtuvo šerdį judėti ， keičiant įsiurbimo kanalo skerspjūvio plotą ；

Spyruoklė suteikia atstatymo jėgą ir sudaro pusiausvyrą su jutimo slėgiu ， pasiekia stabilų vožtuvo angos reguliavimą.

Suderinami modeliai ir programos

Suderinami modeliai ： Wux reguliuojantis vožtuvas daugiausia naudojamas su „Atlas Copco“ mažais ir vidutinio dydžio fiksuoto greičio sraigtiniais oro kompresoriais (pvz., Kai kuriais GA serijos modeliais) ，, ypač modeliams, kuriems nėra dažnio konvertavimo valdymo, kaip pagrindinį apkrovos reguliavimo komponentą.

Taikymo scenarijai ： Plačiai naudojami pramoninėse srityse, kuriose yra dideli slėgio stabilumo reikalavimai (pvz., Mechaninis apdorojimas ， automatinės gamybos linijos ， pakavimo pramonė ， ir tt) ， tiksliai reguliuoti ir patenkinti dujų poreikį skirtingomis darbo sąlygomis.
