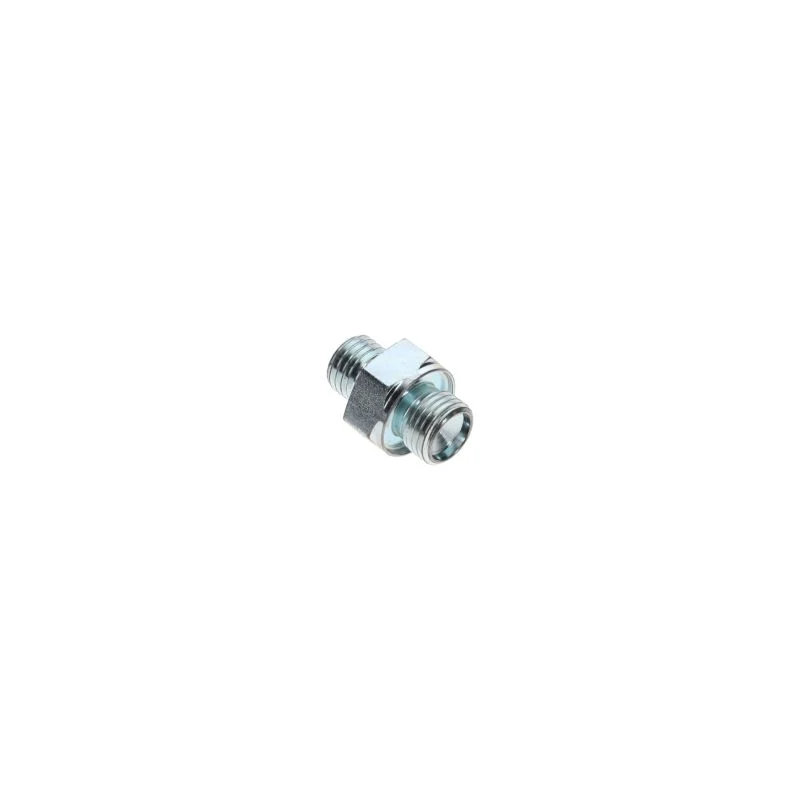

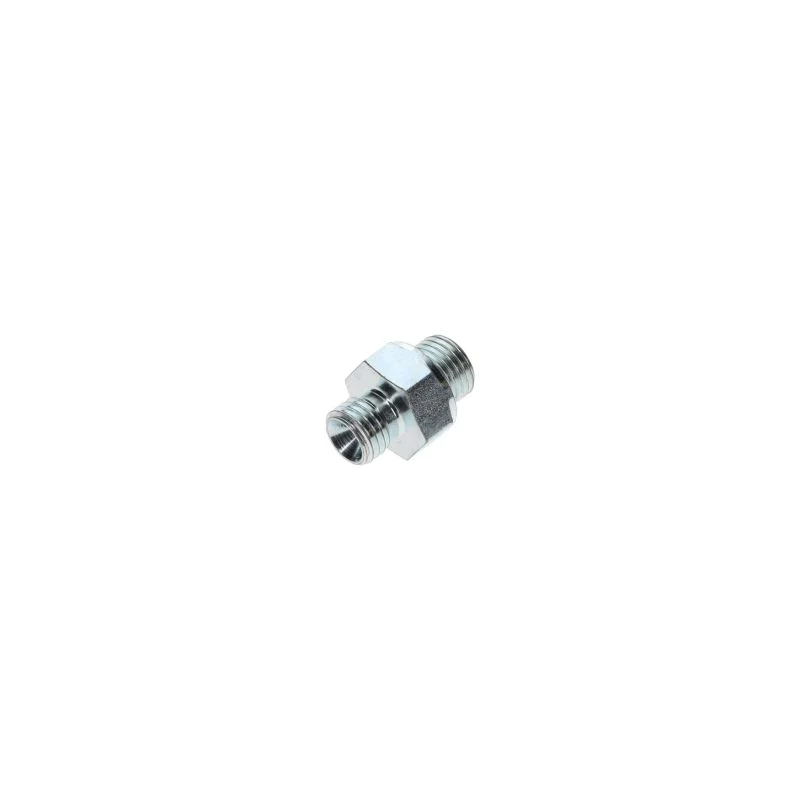

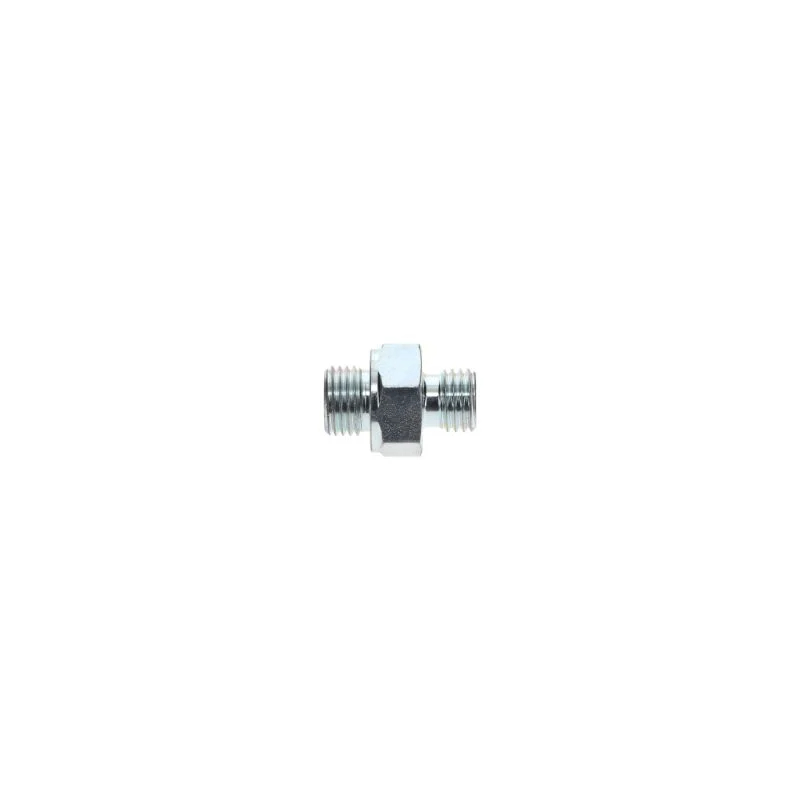

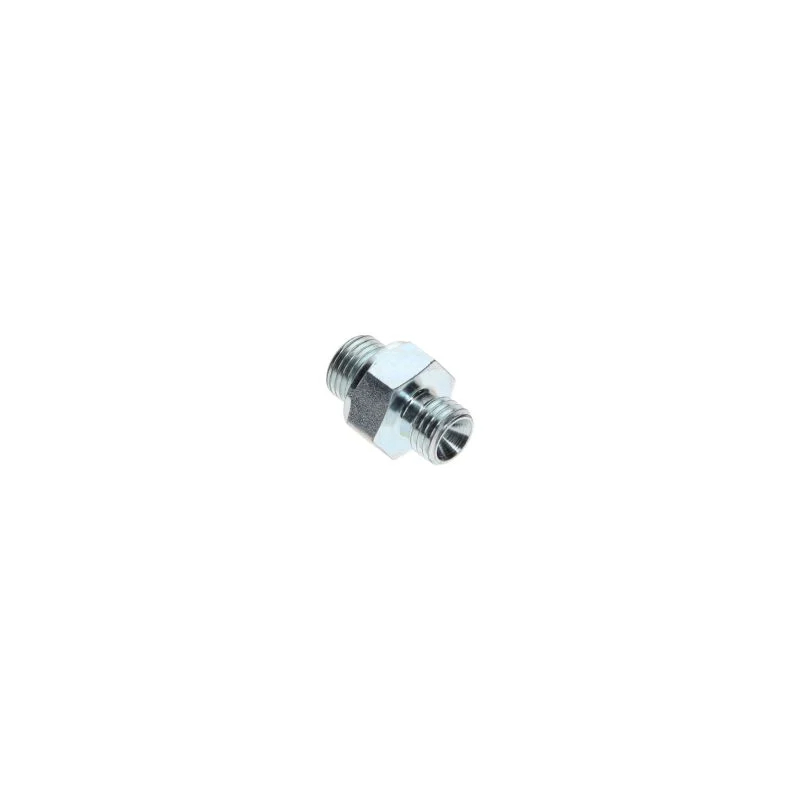

Originalus 1622486700 „Atlas Copco“ spenelis M12X1,5 x G1/4 aliejui įpurškiamam varžtų kompresoriui

„Atlas Copco“ tvirtinimo elementas

I. Pagrindinės parametrų reikšmės

M12: rodo, kad vardinio varžto skersmuo yra 12 mm (pagrindinis sriegio skersmuo, kuris yra didžiausias išorinio sriegio skersmuo).

1,5: rodo, kad žingsnis yra 1,5 mm (ašinis atstumas tarp dviejų gretimų sriegių), kuris yra dailiojo sluoksnio tipas (pagrindinis M12 žingsnis yra 1,75 mm).

Smulkių skaitymų charakteristikos: Palyginti su šiurkščiavilnių sriegiais, M12 × 1,5 turi daugiau dantų sriegių ir geresnį savarankišką savybę, tinkamą scenarijams, kuriems reikalingas anti-lūžio, sandarinimo ar vietos ribų (pvz., Aukšto slėgio komponentų jungtis oro kompresoriuose, siekiant sumažinti atsipalaidavimą, kurį sukelia vibracija).

Ii. Bendros medžiagos ir stiprumo pažymiai

Oro kompresoriaus varžtai turi atlaikyti vibraciją, temperatūros pokyčius (nuo normalios temperatūros iki virš 150 ℃) ir tam tikrą išankstinį įkrovą. Medžiagos ir stiprumo pasirinkimas yra labai svarbus:

Medžiaga:

Normalios sąlygos: mažai anglies dioksidoninis plienas (pvz., Q235), vidutinio anglies plienas (pvz., 45 plienas), tinkamas ne korozinėms ir mažai vibracijos vietoms.

Sunkios sąlygos (aukšta temperatūra, drėgmė, aliejaus rūkas): lydinio plienas (pvz., 40Cr, 35Crmo), didelis stiprumas, atsparumas nuovargiui; Nerūdijantis plienas (pvz., 304, 316), atsparus korozijai, tinkamas oro kompresoriams be aliejaus ar maisto produktų lygio oro kompresorių.

Stiprumo pažymiai:

Žymėjimo pavyzdys: 8,8 klasės, 10,9 klasės („Bolt Head“ paprastai turi žymėjimą).

Reikšmė: skaičius prieš dešimtainį tašką × 100 yra tempimo stipris (MPA), skaičius po dešimtainio taško × 10 yra derliaus santykis (išeigos stipris / tempimo stipris).

8.8 klasės: tempimo stipris 800MPa, išeigos stipris 640MPa, tinkamas vidutinėms apkrovoms (pvz., Oro kompresoriaus korpuso jungtis).

10.9 laipsnis: tempimo stipris 1000MPa, išeigos stipris 900MPa, tinkamas didelėms apkrovoms (pvz., Cilindro galvutės ir cilindro korpuso jungtis aukšto slėgio padėtyse).

Iii. Galvos tipas ir anti-Loosing metodas

Galvos tipas: Pasirinkite pagal diegimo erdvę ir įrankių suderinamumą:

„Hexagon Head“ (dažniausiai): išorinė šešiakampė galva (GB/T 5782 Visas siūlas, GB/T 5783 dalinis sriegis), tinkama priveržti veržliaraktį, plačiai naudojamas.

Vidinė šešiakampio galvutė: galva yra vidinė šešiakampė skylė, tinkama vietoms, kuriose yra siauros vietos (pvz., Vidinis oro kompresoriaus vamzdyno fiksavimas), su didesniu priveržiamu sukimo momentu.

Anti-Loosening Priemonės: Oro kompresoriaus veikimo metu vibracija yra didelė, reikalinga papildoma anti-Loosing:

Pavasario skalbimo mašina: pasikliaujant elastine deformacija, kad būtų sukurta išankstinė apkrova, užkertant kelią atsipalaidavimui (dažniausiai naudojamas paprastomis sąlygomis).

Anti-Loosing veržlė: su nailono žiedu (nailono fiksavimo veržle) arba metalo įdėklu per trinties jėgą, kad būtų išvengta atsipalaidavimo, tinkama aukšto dažnio vibracijos padėčiai.

Sriegio klijai: ant sriegio paviršiaus tepkite anaerobinius klijus (tokius kaip „Loctite 243“), po kietėjimo, susidaro lipnia jėga, nuimama ir patikima anti-Loosing.
