I. Pagrindinės „Atlas Copco“ varžtų oro kompresoriaus alyvos separatoriaus funkcijos
Aliejaus dujų atskyrimas: aliejaus dujų mišinys (kuriame yra aliejaus, kurio koncentracija 1000–2000 ppm), kurį išleidžia varžto kompresorius, yra atskirtas iki ypač žemo lygio (aukštos kokybės separatoriai gali jį sumažinti iki mažesnio nei 3 ppm), užtikrinant, kad švarios suspausto oro išėjimas būtų užtikrintas.
Alyvos grąžinimo garantija: Atskirta tepimo alyva siunčiama atgal į pagrindinį kompresoriaus bloką per alyvos grąžinimo vamzdį, kad būtų išvengta alyvos praradimo ir palaiko tepimo sistemos cirkuliaciją.
Slėgio stabilumas: kaip suspausto oro išleidimo angos buferio komponentas, jis sumažina oro srauto pulsaciją ir stabilizuoja sistemos slėgį.
Ii. „Atlas Copco“ varžtų oro kompresoriaus alyvos separatoriaus struktūros sudėtis
Separatoriaus korpusas
Jis pagamintas iš slėgio atsparaus plieno ir paprastai yra vertikalios ar horizontalios cilindrinės formos. Jame yra atskyrimo komponentai ir reikia atlaikyti vardinį kompresoriaus (paprastai 0,7–1,3 MPa) ir aukštos temperatūros (80–100 ℃) išmetimo slėgį.
Atskyrimo komponentai
Pirminis atskyrimo sluoksnis: Daugiausia išcentrinėje ar pertvaros struktūroje, naudojant naftos ir dujų tankio skirtumą ir inercinę jėgą, kad būtų galima atskirti daugumą alyvos lašelių (apie 90%).

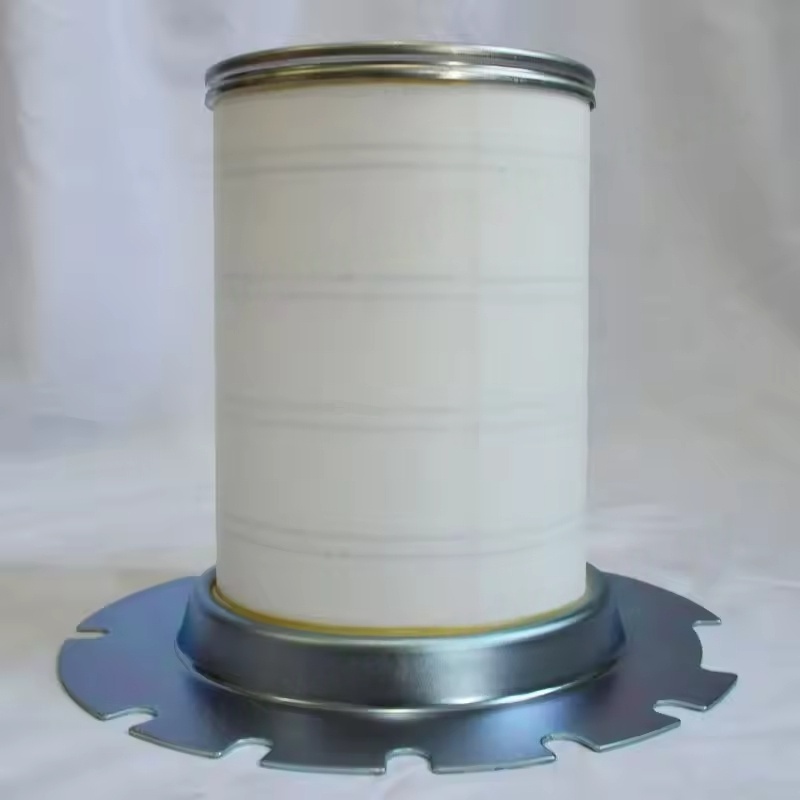

Smulkaus atskyrimo sluoksnis: šerdis yra filtro elementas, pagamintas iš stiklo pluošto ar poliesterio pluošto, fiksuojančio mikrobedžiagos aliejaus rūką (0,1–1 μm) perėmimo, difuzijos ir agregacijos metu, o tai yra raktas į atskyrimo tikslumą.
Pagalbiniai komponentai
Alyvos grąžinimo vožtuvas (patikrinkite vožtuvą): apsaugo nuo tepimo alyvos atbulinės eigos, kai sustoja kompresorius.
Slėgio diferencialo jungiklis: stebi slėgio skirtumą prieš ir po filtro elemento, nurodant pakeitimo laiką (paprastai reikia pakeisti, kai slėgio skirtumas siekia 0,15 MPa).
Apsauginis vožtuvas: išskiria slėgį, kad apsaugotų korpusą nuo sprogimo esant viršslėgiui.
Alyvos išleidimo vožtuvas: naudojamas reguliariai išleisti alyvos nuosėdas korpuso apačioje.
Iii. Atlaso „Copco“ varžtų oro kompresoriaus alyvos separatoriaus atskyrimo principas
Pirminis atskyrimas: po to, kai alyvos dujų mišinys patenka į separatorių, srauto kryptis keičia kreipiamąja plokštele, o išcentrinė jėga sukelia didelius alyvos lašelius (> 10 μm) mesti link vidinės korpuso sienos, sudarydama alyvos plėvelę ir tekančią į apatinę alyvos kamerą.
Smulkus atskyrimas: Oras po pirminio atskyrimo (kuriame yra smulkios alyvos rūko) praeina per pluošto filtro elementą, o alyvos migla yra adsorbuojama ir kondensuojama ant filtro elemento paviršiaus, teka išilgai filtro elemento vidinės sienos iki dugno ir grįžta prie kompresoriaus per alyvos grąžinimo vamzdį.
Alyvos grąžinimo procesas: Atskirta tepimo alyva yra slėgio skirtumas, einantis per alyvos grąžinimo vožtuvą, droselio skylę (siekiant valdyti alyvos grąžinimo tūrį) į žemo slėgio kompresoriaus kamerą, užbaigusi cirkuliaciją.
Iv. Pagrindiniai „Atlas Copco“ varžtų oro kompresoriaus alyvos separatoriaus veikimo rodikliai
Atskyrimo efektyvumas: Aukštos kokybės separatoriai gali pasiekti daugiau nei 99,99%efektyvumą, o liekamasis aliejaus kiekis ≤ 3 ppm.
Slėgio praradimas: Naujojo filtro elemento slėgio praradimas turėtų būti ≤ 0,02 MPa. Per didelis slėgio praradimas padidins energijos suvartojimą.
Aptarnavimo gyvenimas: Paprastai 2000–4000 valandų, kurią paveikia oro kokybė, tepimo alyvos kokybė ir darbo sąlygos.
