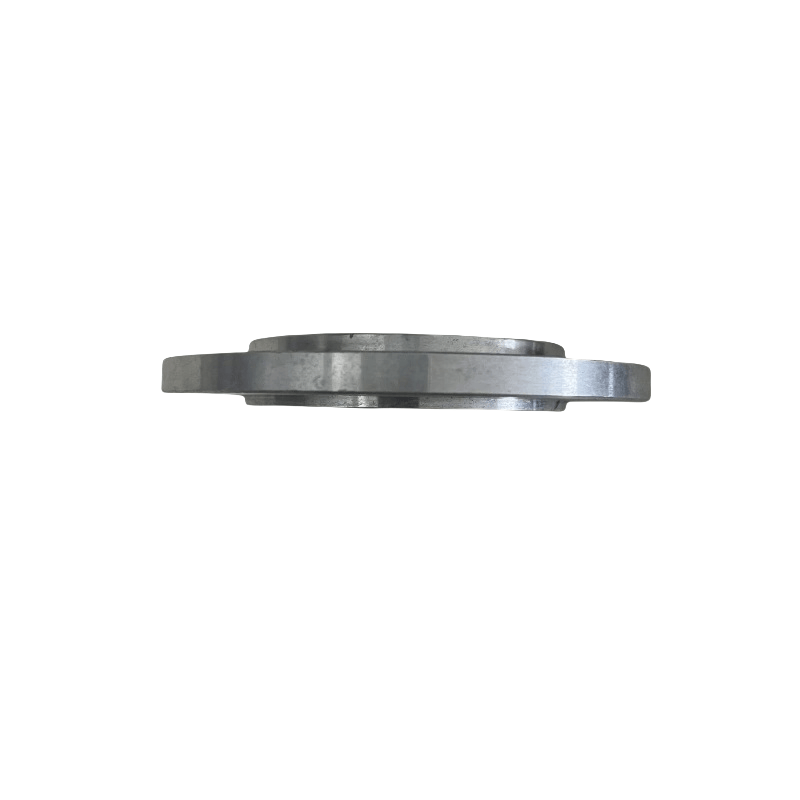

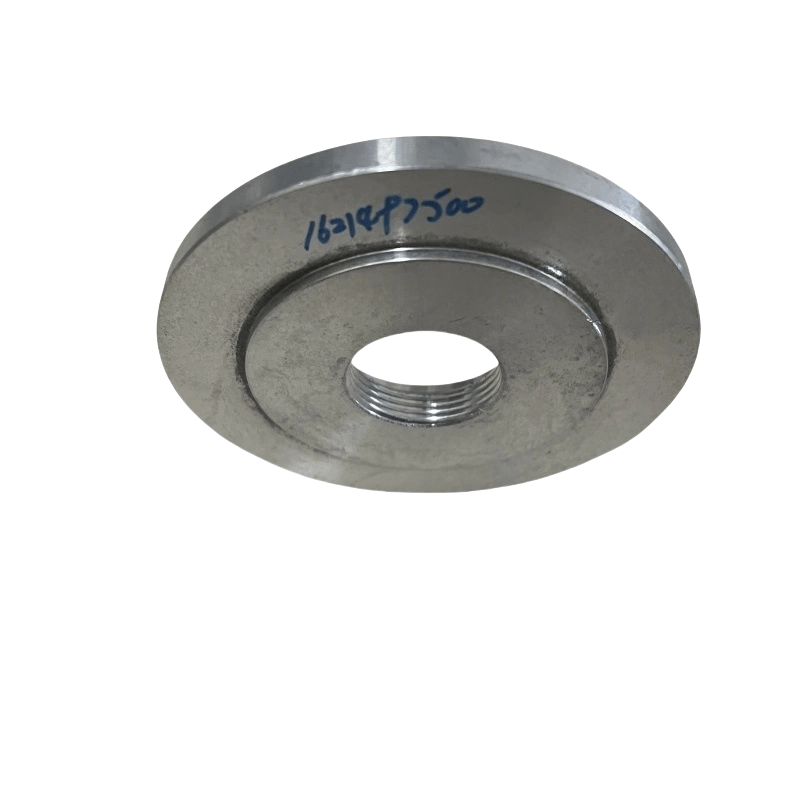

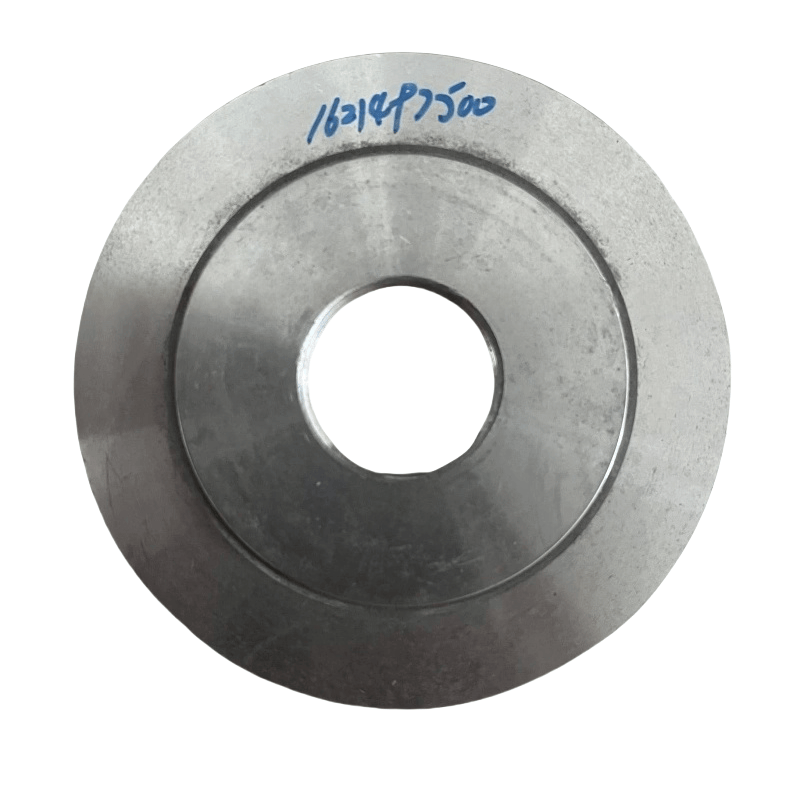

„Atlas Copco“ oro kompresoriaus slėgio vožtuvo dangtelio plokštės pagrindinės funkcijos
Sandarinimas ir slėgio guolis: Jis uždaromas vožtuvo korpusu per sandarinimo elementus (tokius kaip tarpikliai, O žiedai), sudarantis uždarą ertmę, kuri gali atlaikyti suspausto oro slėgį (paprastai atitinka sistemos darbinį slėgį, 0,7 ~ 1,6 MPa), užkirsdamas kelią dujų nutekėjimui.
Vidinių komponentų apsauga: jis apima ir apsaugo slėgio vožtuvo vidinius komponentus (tokius kaip vožtuvo šerdys, spyruoklės, diafragmos ir kt.), Kad būtų išvengta dulkių, aliejaus ir kitų priemaišų, nepatekusių ir paveikiančių vožtuvo jautrumą.
Fiksavimas ir padėtis: jis pritvirtinamas prie vožtuvo korpuso su varžtais, kad būtų užtikrinta, jog vidiniai komponentai (pvz., Springs, vožtuvo šerdys) būtų tinkamoje padėtyje, garantuojant slėgio vožtuvo veikimo tikslumą.
Pagalba dėl slėgio perdavimo: Kai kurios dangos plokštės yra suprojektuotos naudojant slėgio jutiklių skylutes ar kanalus, kurie gali perduoti sistemos slėgį į diafragmą ar stūmoklį vožtuvo viduje, padedant įgyvendinti slėgio reguliavimo funkcijas.
Bendros struktūros ir savybės
Struktūrinė kompozicija:
Pagrindinis korpusas: dažniausiai pagamintas iš metalinių lakštų (tokių kaip ketaus, aliuminio lydinio, anglies plieno) per štampą ar liejimą, tam tikro storio (paprastai 3 ~ 10 mm), kad būtų užtikrinta slėgio gebėjimas.
Jungiamos skylės: Kelios varžtų skylės yra paskirstytos perimetriniam fiksavimui su vožtuvo korpusu; Centre gali būti stebėjimo anga (su skaidriu dangteliu) arba slėgio sąsaja.
Sandarinimo griovelis: jungties paviršius tarp dangtelio plokštės ir vožtuvo korpuso paprastai turi žiedo formos sandarinimo griovelį, skirtą dviračiams ar O žiedams montuoti.
Klasifikacija (pagal atitinkamą slėgio vožtuvo tipą):
Slėgio palaikymo vožtuvo dangtelio plokštė: sumontuotas ant slėgio palaikymo vožtuvo prie alyvos dujų separatoriaus išleidimo angos, jis atlaiko vidinį separatoriaus slėgį, kad užtikrintų, jog sistema nustatys pakankamą slėgį, prieš leisdama išvesti suslėgtą orą.
Krovimo vožtuvo dangtelio plokštė: Naudota oro kompresoriaus pakrovimui/iškrovimui valdyti, dangtelio plokštė turi bendradarbiauti su diafragma ar stūmokliu, kad būtų perduoti slėgio signalai ir pasiekti vožtuvo atidarymą ir uždarymą.
Apsauginio vožtuvo dangtelio plokštė: apsaugo spyruoklės ir vožtuvo šerdį apsauginio vožtuvo viduje, kad užtikrintų, jog apsauginis vožtuvas gali patikimai šokinėti ir palengvinti slėgį, kai atsiranda viršslėgis.
Pagrindiniai parametrai ir medžiagos
Pagrindiniai parametrai:
Matmenys: išorinis skersmuo, varžto skylių paskirstymo apskritimo skersmuo ir sandarinimo griovelio dydis turi būti visiškai suderintas su vožtuvo korpusu, kad būtų užtikrintas montavimo sandarinimas.
Slėgio gebėjimas: jis turi atitikti atitinkamo slėgio vožtuvo darbinį slėgį (pvz., Saugos vožtuvo dangtelio plokštelę reikia atlaikyti daugiau nei 1,1 ~ 1,2 karto didesnę už sistemos įvertintą slėgį).
Paviršiaus tikslumas: sąnario paviršiaus lygumas ir šiurkštumas turi atitikti standartus (paprastai lygumas ≤ 0,1 mm/m, šiurkštumas RA ≤ 3,2 μm), vengiant nuotėkio dėl blogo sukibimo.
Bendrosios medžiagos:
Ketaus (HT250): maža kaina, geras nelankstumas, tinkamas žemam slėgiui (≤1MPA), ne korozinei aplinkai.
Aliuminio lydinys (ADC12): lengvas svoris, atsparus korozijai, dažnai naudojamas vidutinio dydžio oro kompresorių slėgio vožtuvuose.
Anglies plienas (Q235 arba 45# plienas): didelis stiprumas, tinkamas aukšto slėgio (> 1MPa) slėgio vožtuvams, kai kuriems reikia galvanizacijos ar dažymo rūdžių prevencijai.
