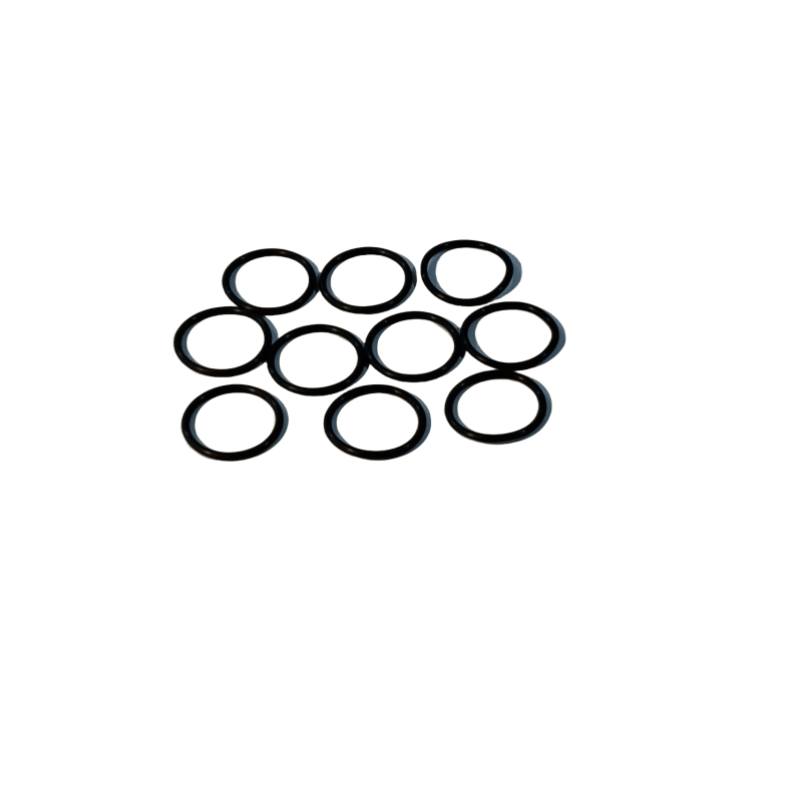

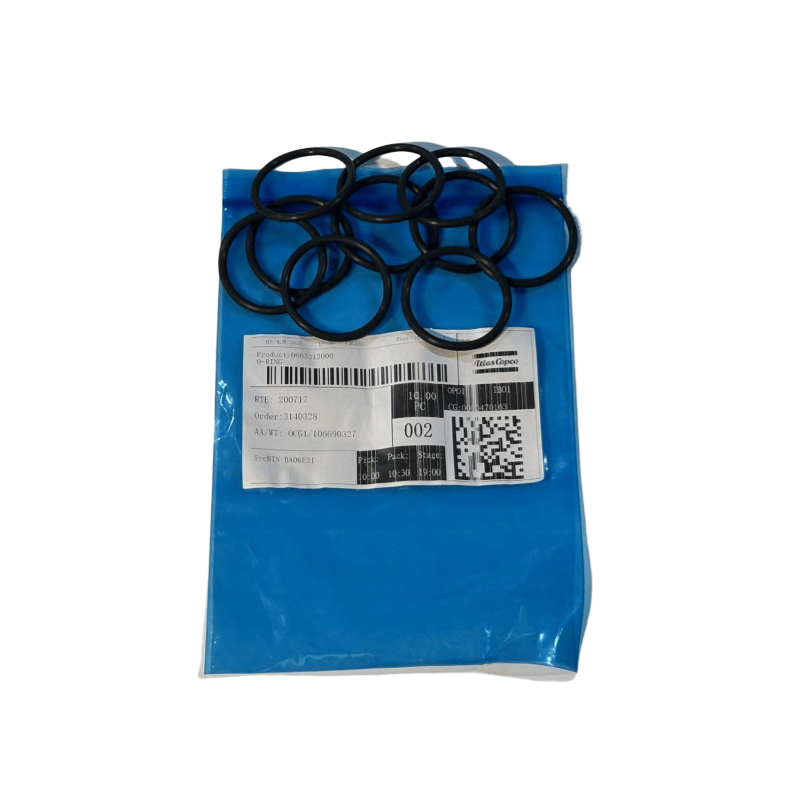

0663313000 „Atlas Copco“ oro kompresorius Oring

„Atlas Copco“ oro kompresorius Oring Pagrindiniai tipai ir taikymo vietos

O tipo sandarinimo žiedas

Plačiausiai naudojami, dažnai randami cilindrų dangteliuose, vožtuvų dangteliai, alyvos vamzdžių jungtys ir kt.

Savybės: Paprasta struktūra, mažos išlaidos, pasiekia sandarinimą per savo elastinę deformaciją, suderinamą su įvairiais sandarinimo paviršiais, atspariais aliejui ir galinčią atlaikyti tam tikrą slėgį (paprastai ≤ 30 MPa).

Puodelio formos sandarinimo žiedas (pvz., U formos, V formos, Y formos)

Dažniausiai naudojamas judesio komponentams, tokiems kaip stūmoklio ir stūmoklio cilindro, stūmoklinio tipo oro kompresorių arba tarp stūmoklio strypo ir cilindro dangtelio.

Savybės: Lūpas, glaudžiai prilimpa prie sandarinimo paviršiaus, sandarinimo efektas pagerėja didėjant slėgiui, tinkama dinaminiams sandarinimo scenarijams ir turi gerą atsparumą dėvėjimams.

Sudėtinis sandarinimo žiedas

Sudarytos iš gumos ir medžiagų, tokių kaip metalas ir plastikas (pvz., Stroffas, liaukų žiedas), paprastai naudojami aukšto slėgio sraigtinio tipo oro kompresorių ir alyvos separatorių veleno galuose

Savybės: Sujunkite elastinį sandarinimą ir tvirtą atramą, atsparą aukštam slėgiui (iki 100 MPa ar daugiau), atsparūs išspaudimui, tinkama greitajam sukimosi ar stūmoklinio judesio sandarinimui.

Rėmo alyvos sandariklis

„Atlas Copco“ oro kompresorius Oringas daugiausia naudojamas besisukančiam veleno sandarinimui (pvz., Alkūninis velenas, variklio velenas), užkertant kelią tepimo alyvos nutekėjimui.

Savybės: Sudėtyje yra metalinis rėmelis, skirtas sustiprinti tvirtumą, lūpą priveržia spyruoklė, tinkama besisukančioms sąlygoms, geras dulkėms atspariam efektui.

Bendrosios medžiagos ir charakteristikos

Nitrilo guma (NBR): geras atsparumas alyvai, tinkama temperatūrai -20 ℃ ~ 120 ℃, yra dažniausiai naudojama sandarinimo žiedo medžiaga oro kompresoriuose, tinkami daugumai aliejaus suteptų sistemų.

Fluororubber (FKM): atspari aukštai ir žemai temperatūrai (-20 ℃ ~ 200 ℃), atsparūs cheminei korozijai, tinkančiai aukšto slėgiui, aukštai temperatūrai ar kontaktui su specialia terpe (pvz., Sraigtinių mašinų aukštos temperatūros plotą).

Silikono guma (VMQ): plataus temperatūros diapazonas (-60 ℃ ~ 200 ℃), tačiau prastas atsparumas aliejui, dažniausiai naudojamas mažos temperatūrai ar oro kompresorių be aliejaus sandarinimo.

Poliuretanas (PU): Puikus atsparumas dilimui, tinkamas stūmokliniam judesių sandarinimui (pvz., Stūmoklio sandarinimui), temperatūros diapazonas -30 ℃ ~ 80 ℃.
