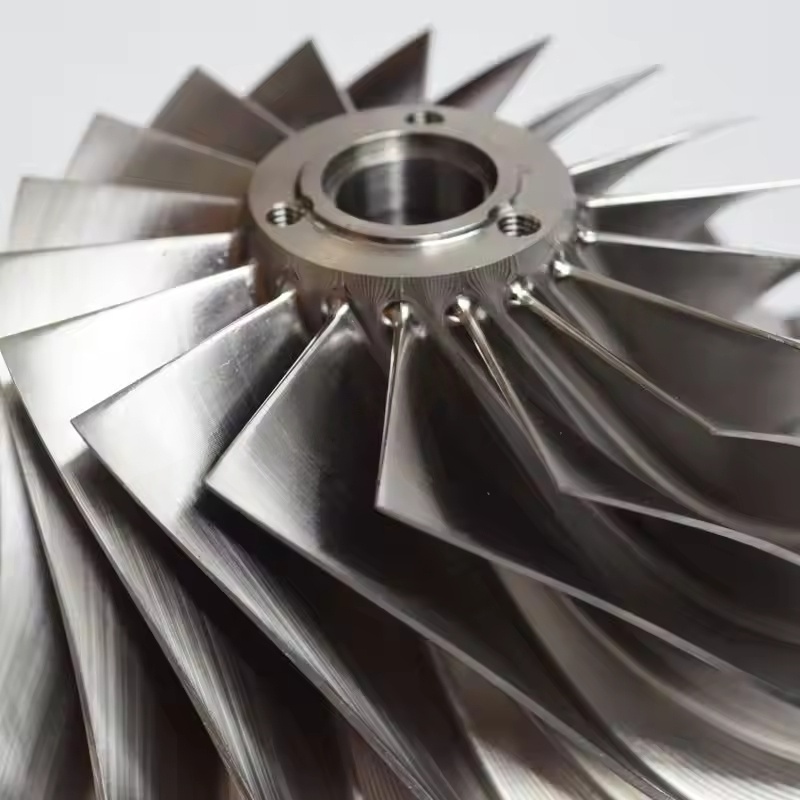

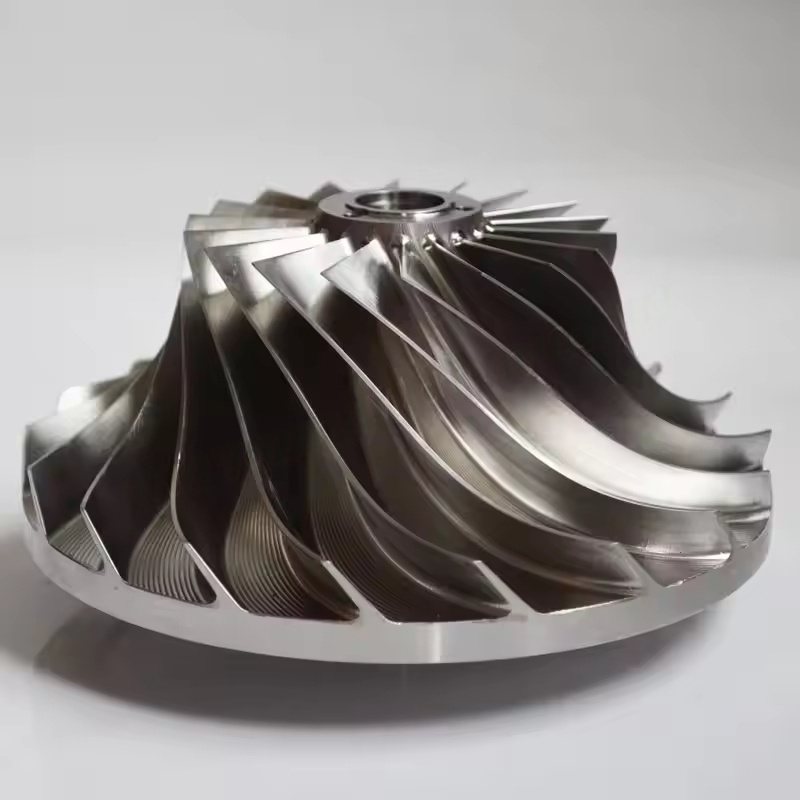

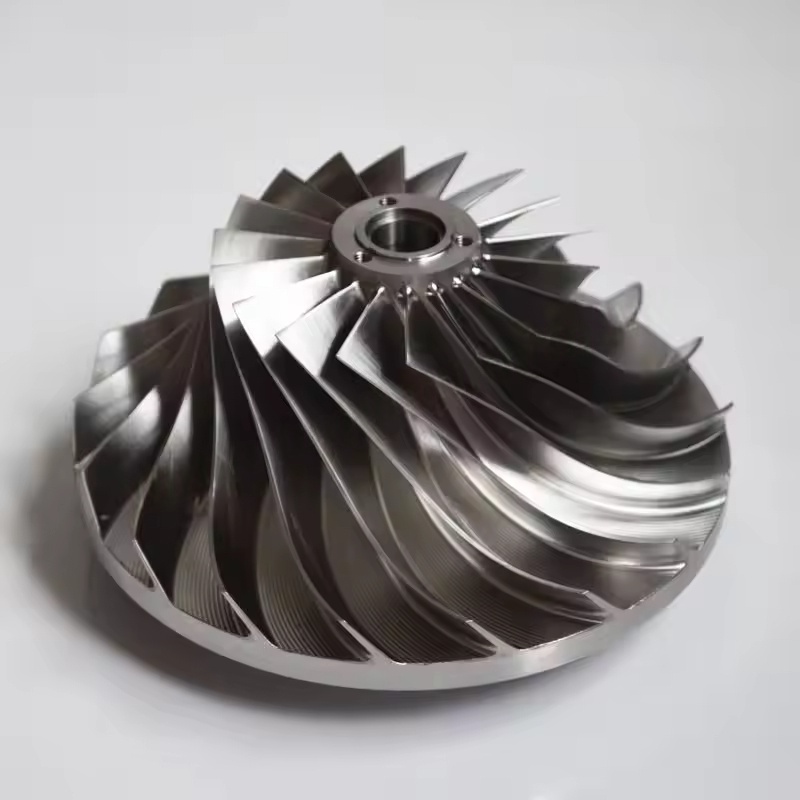

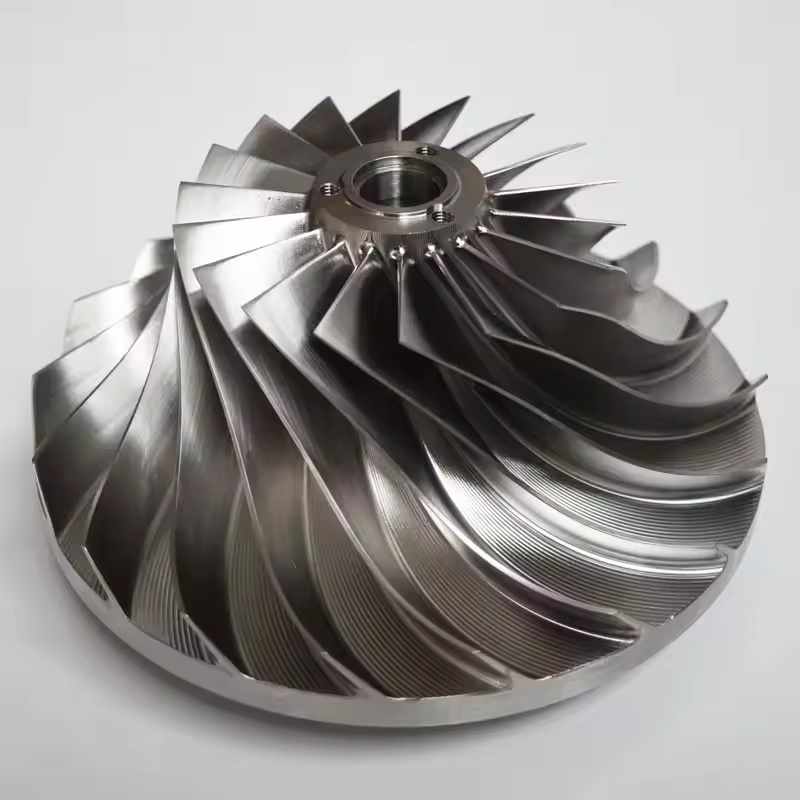

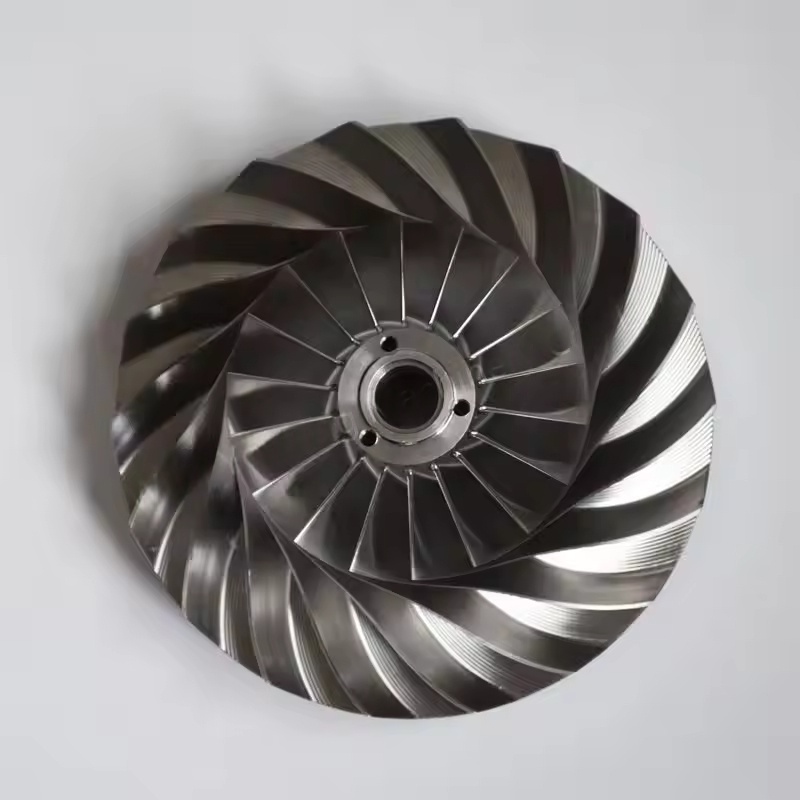

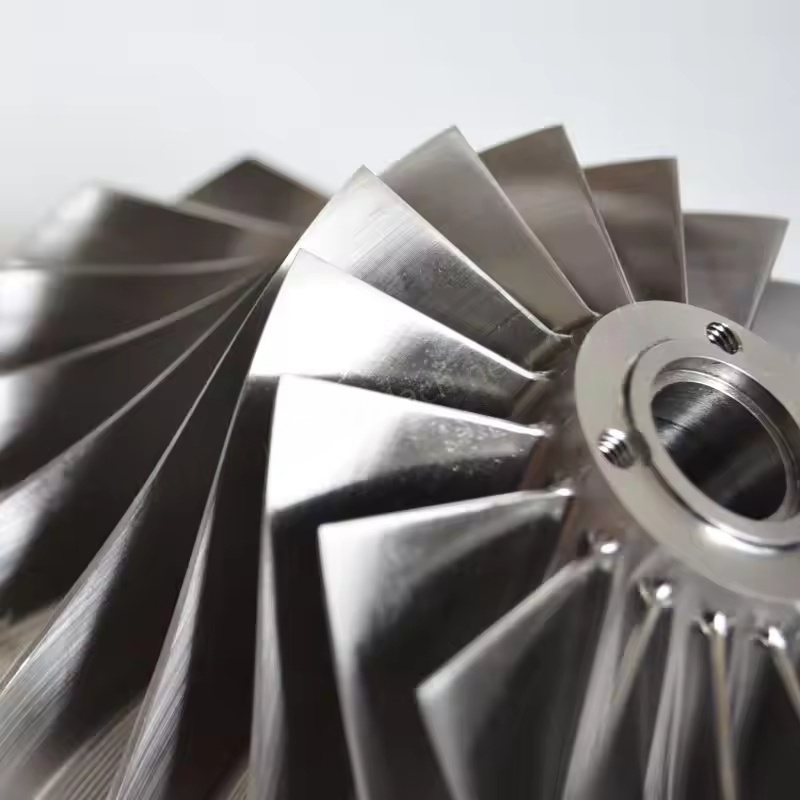

Klijo pavarų rato tipo sparnuotė „Atlas Copco“ išcentriniuose oro kompresoriuose. 1. Pagrindinė funkcija
Sparnuotė sukasi dideliu greičiu (paprastai tūkstančiai iki dešimčių tūkstančių apsisukimų per minutę), naudodama išcentrinę jėgą, kad pagreitintų ir suspaustų orą, patenkantį į sparnuotę, mechaninę energiją paverčiant dujų kinetine energija ir slėgio energija, o tai yra pagrindinė nuoroda į oro suspaudimą. Išcentrinių oro kompresorių kelių pakopų suspaudimo struktūroje sparnuotės turi būti derinti su difuzoriais, posūkiais ir kitais komponentais, kad būtų galima palaipsniui padidinti dujų slėgį iki tikslinės vertės.
2. Aukšto aliuminio sparnuotės charakteristikos
Medžiagos pranašumai: pagaminti iš didelio stiprumo aliuminio (pvz., Aviacijos ir kosmoso lygio aliuminio), jis pasižymi mažo tankio ir lengvojo svorio savybėmis, kurios gali žymiai sumažinti inercinę jėgą ir veleno apkrovą sparnuotės sukimosi metu, sumažinti energijos praradimą ir yra tinkama vidutinio ir žemo slėgio, vidutinio greičio darbo sąlygoms.
Apdorojimo našumas: Aliuminis lengvai perdirbamas į formą ir gali realizuoti sudėtingus ašmenų paviršiaus dizainus (pvz., Atgal išlenktus ašmenis), optimizuoti oro srauto kanalą, sumažinti srauto nuostolius ir pagerinti suspaudimo efektyvumą.
Taikymo scenarijai: dažnai naudojami vidutinio ir mažos galios išcentriniuose oro kompresoriuose, arba scenarijuose, kur yra didesni reikalavimai įrangos apšvietimui ir energijos suvartojimo kontrolei.
3. Metalo sparnuotės charakteristikos
Medžiagos pasirinkimas: dažniausiai naudokite didelio stiprumo lydinio plieną (pvz., Chromo-molibdeno plieną, nikelio pagrindu pagamintus lydinius) arba titano lydinius, turinčius puikią aukštos temperatūros ir aukšto slėgio atsparumą, mechaninį stiprumą ir nuovargio atsparumą daug didesniam nei aliuminis, galintis turėti didesnį sukimosi stresą.
Darbo sąlygos pritaikymas: tinkama dideliems išcentriniams oro kompresoriams, turinčioms didelį sukimosi greitį ir didelį suspaudimo santykį, arba pramoninėje aplinkoje, turinčioje aukštesnę vidutinės temperatūros ir pėdsakų priemaišas (tokias kaip chemijos ir galios pramonėje), galintys ilgą laiką atlaikyti atšiaurias mechanines ir šilumines apkrovas.
Stabilumas: Metalinė medžiaga turi geresnį tvirtumą, stipresnę vibracijos slopinimo gebėjimą spartų sukimosi metu, o tai padeda sumažinti įrenginio triukšmą ir prailginti susijusių komponentų, tokių kaip guoliai, gyvenimo trukmę.
4. Projektavimo ir gamybos ypatybės
Aerodinaminis optimizavimas: sparnuotės peiliukų forma (pvz., Įpilo polinkis į priekį, lenkimas atgal, radialinis), įleidimo ir išleidimo angos, rato skersmuo ir kt. - visi optimizuoti per skysčių dinamikos (CFD) modeliavimą, kad būtų užtikrintas sklandus oro srautas, mažina sūkurių ir smūgių nuostolius ir pagerina izoliacijos efektyvumą.
Tikslus apdorojimas: Naudokite penkių ašių jungčių apdorojimą, bendrą kalimą ir kt., Norėdami užtikrinti sparnuotės dydžio tikslumą ir dinaminį balansą, išvengti vibracijos viršijimo standartų dėl nelygaus masės pasiskirstymo ir užtikrinti saugų veikimą.
Korozijos apdorojimas: kai kuriuose metalinių sparnuočių paviršiuose bus chromuotas, keraminis purškimas ir kt., Kad padidintų atsparumą korozijai ir atsparumui susidėvėjimui, tinkama suslėgta oro aplinka, turinti didesnį drėgmės kiekį ar nedidelį koroziją.
