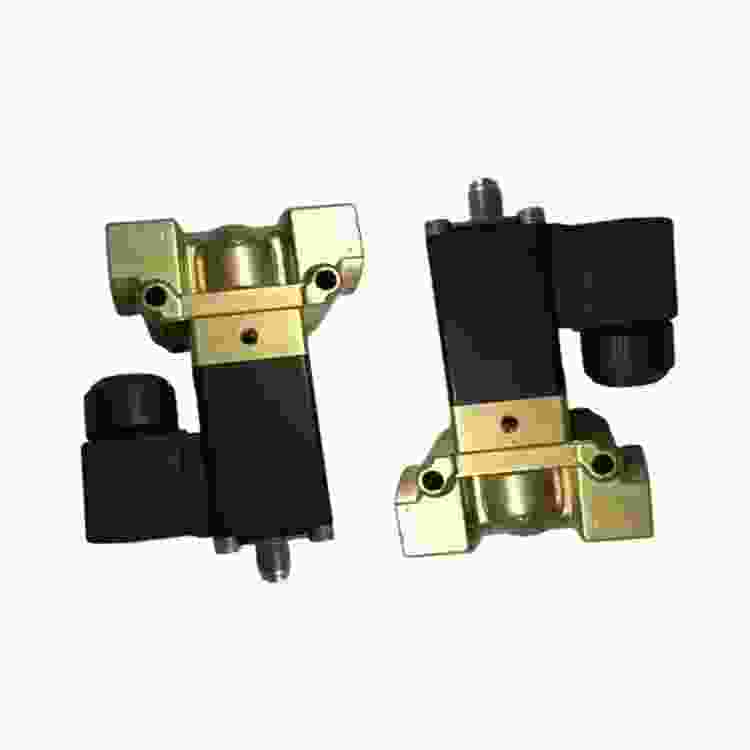

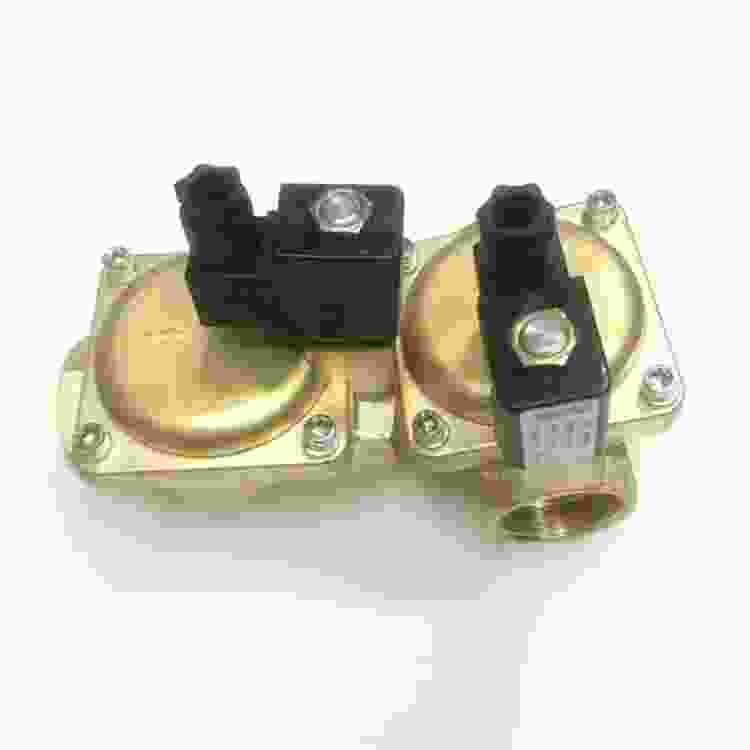

Elektromagnetinio vožtuvo parametrų analizė su specifikacijomis AC24V 50Hz 16BAR ATLAS COPCO AIR kompresoriuose:
Įtampos dažnis: „AC24V 50Hz“ maitinimo šaltinio specifikacija, tinkanti įrangos žemos įtampos valdymo grandinei, turi būti griežtai suderinta su oro kompresoriaus elektros sistemos įtampos lygiu, kad būtų užtikrintas stabilus įsitraukimas ir veikimas.
Darbinis slėgis: Nominalus 16BAR darbinis slėgis gali atitikti daugumos mažų ir vidutinių oro kompresorių dujų ir alyvos kontrolės reikalavimus normaliomis darbo sąlygomis ir gali atlaikyti slėgio svyravimus sistemos viduje.
Tipiškos programos:
Dažnai naudojamas valdant įsiurbimo vožtuvo servo cilindrą, varomuosius vožtuvo komponentus arba kaip nuotekų sistemos valdymo vožtuvą. Jis gali greitai perjungti būsenas per elektromagnetinius signalus, kad būtų pasiektos tokios funkcijos kaip oro kompresoriaus apkrova/iškrovimas, nuotekų išleidimas ir kt.
Dėl jos pritaikymo prie žemos įtampos valdymo grandinės, ji labiau taikoma scenarijuose, kuriuose yra didesni elektros saugos reikalavimai.
Struktūra ir medžiaga:
Vožtuvo korpusas dažniausiai naudoja žalvario ar nerūdijančio plieno medžiagas, turinčias gerą atsparumą aliejui ir atsparumui korozijai, tinkančias aliejaus dujų mišrioje aplinkoje oro kompresoriuje.
Sandarinimo dalys paprastai naudoja aliejui atsparią gumą (pvz., Nitrilo gumą), kad būtų užtikrintas sandarinimo našumas esant 16 barų slėgiui, užkertant kelią nuotėkiui.
