„Atlas Copco“ oro kompresoriaus alyvos lygio indikatorius Pagrindinės funkcijos
Alyvos lygio stebėjimas: realiu laiku rodomas dabartinis tepimo alyvos aukštis oro kompresoriaus viduje, padedant operatoriams nustatyti, ar alyvos kiekis atitinka eksploatavimo reikalavimus (paprastai „minimaliose“ ir „maksimaliose“ skalėse).
Naftos kokybės stebėjimas: Kai kurie skaidrūs alyvos lygio rodikliai gali tuo pačiu metu stebėti alyvos spalvą ir būklę, leidžiančią nustatyti, ar tepimo aliejus pablogėjo (pvz., Sukant juodą, emulsinantį ar turinčią priemaišas).
Saugos perspėjimas: ankstyvas įspėjimas apie nenormalų alyvos lygį (per aukštą arba per žemą), kad būtų išvengta prasto tepimo dėl nepakankamo aliejaus, padidėjusio komponentų susidėvėjimo ar padidėjusio degalų sąnaudų ir sumažėjusio aliejaus separatoriaus efektyvumo esant per dideliam naftos atveju.
Bendrieji tipai ir struktūros
Pagal medžiagos klasifikaciją:
Stiklo/akrilo alyvos lygio indikatorius: pagamintas iš skaidrios medžiagos, tiesiogiai sumontuotas ant alyvos rezervuaro ar alyvos separatoriaus korpuso, nurodant alyvos lygį per skalės linijas. Nelangūs, intuityvūs stebėjimai, tačiau trapūs, tinkami žemo slėgio, normalios temperatūros vietoms.
Metalo apvalkalo alyvos lygio indikatorius: apvalkalas, pagamintas iš metalinės medžiagos, su skaidriu stebėjimo langu (stiklui ar šilumai atsparaus plastiko) viduje, atsparūs aukšto slėgiui ir smūgiams, tinkami aukšto slėgio cilindro kūnams ar aukštos temperatūros aplinkai.

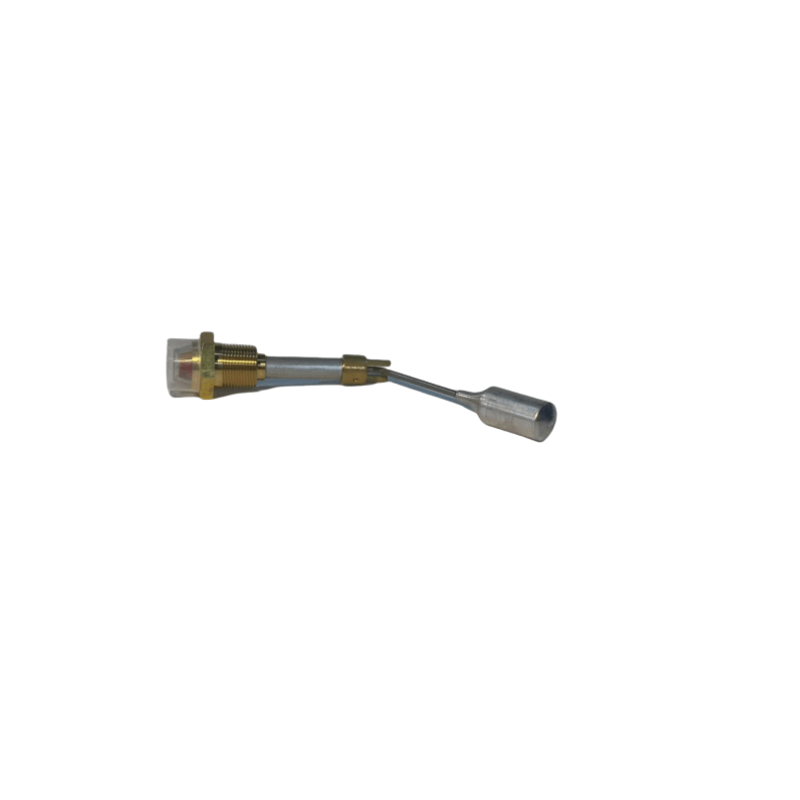

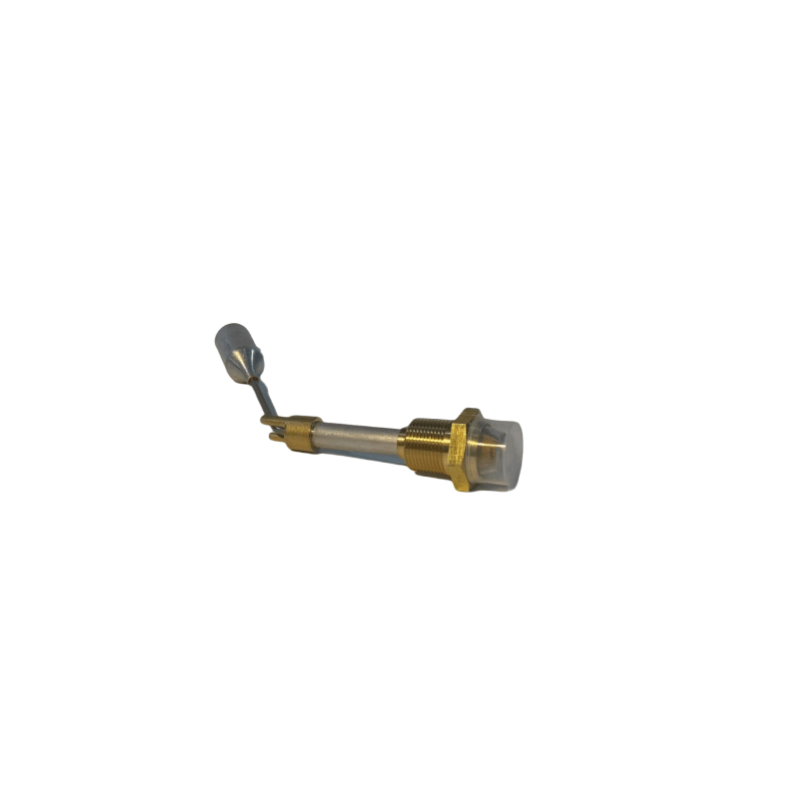

Magnetinio aliejaus lygio indikatorius: naudojamas magnetinio sujungimo principas, kai plūdė kyla ir krinta, kad išorinės magnetinio indikatoriaus juostelės būtų pakeistos, kad pakeistų spalvą, pasiekiant nekontaktinio alyvos lygio ekraną, gerą sandarinimą, tinkamą aukšto slėgio, degios ir sprogstamosios aplinkos.
Diegimo metodu:
Įterpkite Tipą: Tiesiogiai įterptas į alyvos rezervuarą, stebėtą per šoną arba viršutinę, paprastą struktūrą.
Flanšo tipas: Prijungtas prie naftos rezervuaro korpuso per flanšą, geresnis sandarinimas, tinkamas aukšto slėgio vietoms.
Vamzdžio tipas: Prijungtas prie alyvos rezervuaro per metalinį vamzdelį, galima montuoti patogioje stebėjimo padėtyje, lanksčioje.
Pagrindiniai parametrai ir pasirinkimas
Darbinis slėgis: reikia suderinti oro kompresoriaus alyvos kameros slėgį (pvz., Mažo slėgio oro kompresoriai 0,7–1,0MPa, aukšto slėgio modeliai iki 10MPa ar daugiau), kad būtų išvengta įtrūkimų dėl nepakankamo atsparumo slėgiui.
Darbinė temperatūra: Pasirinkite pagal tepimo aliejaus (paprastai -20 ℃ ~ 120 ℃) darbinę temperatūrą, aukštos temperatūros modeliams reikia naudoti medžiagas, atsparias aukštai temperatūrai (pvz., Borosilikatiniam stiklui, metalinėms medžiagoms).
Stebėjimo metodas: veikiamas (tiesiogiai eksponuojamas stebėjimui) arba paslėptas (su apsauginiu dangteliu, kad būtų išvengta susidūrimo), pasirinktas atsižvelgiant į montavimo aplinką.
Sąsajos dydis: Prijungimo siūlas arba alyvos rezervuaro siūlas arba flanšo dydis turi atitikti (pvz., M16 × 1,5, G1/2 ir kt.).
Diegimas ir atsargumo priemonės
Montavimo vieta: turėtų būti pasirinktas tokioje vietoje, kur lengva pastebėti, kai sustabdomas oro kompresorius, vengiant vamzdžių ar komponentų blokuoti ir atokiau nuo aukštos temperatūros šilumos šaltinių ar greitaeigių besisukančių komponentų.
Valymas ir priežiūra: reguliariai nuvalykite alyvos lygio indikatoriaus paviršių, kad būtų pašalintos aliejaus dėmės ir dulkės, užtikrindami aiškų stebėjimą; Pakeiskite, kai pažeisti stiklo/skaidrūs komponentai arba skalė neryški.
Naftos lygio sprendimas:
Stebėkite, kai oro kompresorius sustabdys ir alyvos grandinė sugrąžina alyvą (paprastai 10–15 minučių), kad išvengtumėte alyvos lygio nuokrypio, kurį sukelia naftos cirkuliacija veikimo metu.
Alyvos lygis turėtų būti palaikomas tarp „min“ (minimalaus) ir „max“ (maksimalios) skalių. Norint mažesnei nei apatinė riba, reikia laiku užpildyti alyvą, o didesnė nei viršutinei riba reikalauja, kad naftos perteklius būtų išleidžiamas.
Anti-išspausdinimo sandarinimas: patikrinkite sandarinimo tarpiklį, ar nėra išsamumo montavimo metu, naudokite vidutinio sunkumo įtempimo jėgą, kad alyvos nutekėjimas išvengtų.
