„Atlas Copco EWD75“ elektroninio kanalizacijos vožtuvo aptarnavimo rinkinys, baigtas varžtų oro kompresoriaus pramoninei dalies modeliui 2901063520

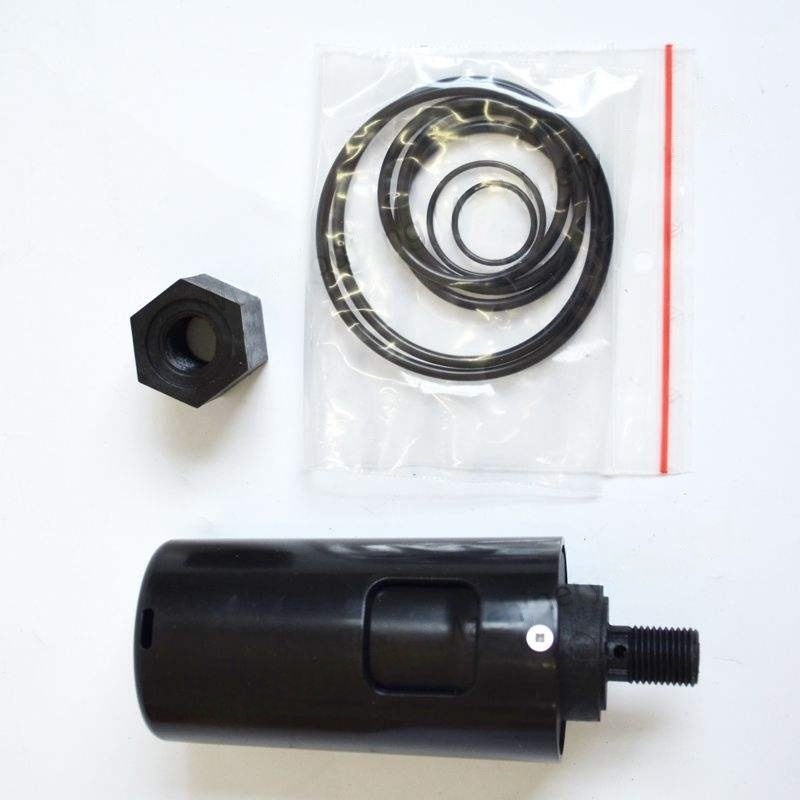

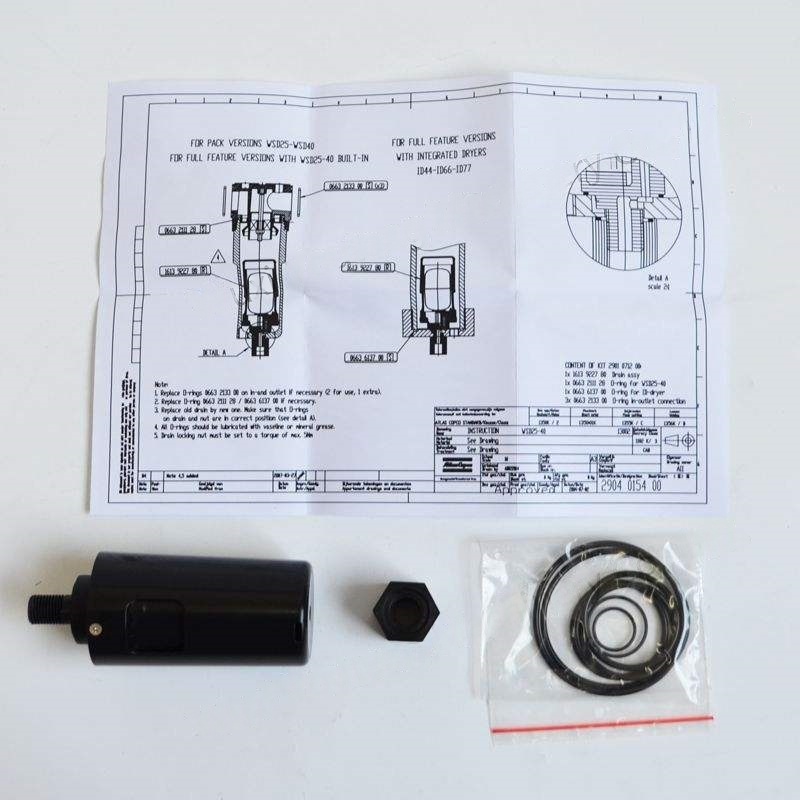

Pagrindiniai komponentai, paprastai įtraukti į priežiūros rinkinį

Elektromagnetinio vožtuvo rinkinys

Sudėtinga elektromagnetinė ritė, vožtuvo šerdis ir sandarinimo tarpiklis, tai yra elektroninio drenažo vožtuvo šerdies valdymo elementas, atsakingas už elektros signalų priėmimą ir drenažo kanalo atidarymo bei uždarymo valdymą. Jei ritė degs arba vožtuvo šerdis įstrigs, dėl to drenažo vožtuvas neveiks tinkamai.

Sandarinimo rinkinys

Įskaitant O žiedus, gumines tarpiklius, stūmoklių sandariklius ir kt., Jis naudojamas siekiant užtikrinti sandarinimo našumą drenažo vožtuvo viduje, užkirsti kelią suslėgto oro nutekėjimui ar prastai nutekėjimui. Šie komponentai ilgą laiką liečiasi su vandens garų ir aliejaus dėmėmis ir yra linkę į senėjimą ir nesėkmę.

Filtro / filtro ekranas

Naudojamas priemaišoms filtruoti, rūdis ir tt suspaustame ore, kad jie negalėtų patekti į kanalizacijos vožtuvą ir sukeltų vožtuvo šerdį užsikimšti ar dėvėti. Priežiūros metu filtro ekraną reikia išvalyti arba pakeisti, kad vandens praėjimas būtų netrukdomas.

Drenažo vožtuvo šerdis / stūmoklis

Pagrindinis komponentas, kontroliuojantis kanalizacijos lizdo angą ir uždarymą. Jei jis bus susidėvėjęs, deformuotas ar įstrigęs, jis sukels neišsamų drenažą ar nuolatinį nuotėkį, todėl reikia reguliariai tikrinti ir pakeisti.

Pavasario ir iš naujo nustatymo elementai

Pagalbiniai elastiniai vožtuvo šerdies komponentai, kad būtų galima atstatyti. Po ilgalaikio naudojimo jie gali patirti mažesnį elastingumą ar lūžius, paveikdami vožtuvo šerdies atidarymo ir uždarymo jautrumą.

Ryšio gnybtai / jungtys

Naudojamas valdymo grandinei sujungti. Jei oksiduotas ar laisvas, tai sukels elektroninį kontrolės gedimą. Priežiūros rinkinyje paprastai yra atsarginių gnybtų arba prijungimo stulpų.

Taikomi scenarijai ir priežiūros taškai

Bendras gedimų taisymas: Tinka EWD75 drenažo vožtuvams, kurie turi problemų, tokių kaip nesugebėjimas automatiškai nusausinti, nutekėjimas ar nenormalus drenažo dažnis. Pakeitus susidėvėjusius komponentus, funkciją galima atkurti, o tai yra ekonomiškesnė nei pakeisti visą kanalizacijos vožtuvą.

Reguliari techninė priežiūra: Rekomenduojama atlikti prevencinį pakeitimą naudojant priežiūros rinkinį kartu su oro kompresoriaus priežiūros ciklu (pvz., Kas 3–6 mėnesius), ypač sandarinimo komponentus ir filtrų ekranus. Tai gali sumažinti staigius nesėkmes.

Diegimo atsargumo priemonės:

Prieš techninę priežiūrą, reikia nukirsti oro kompresoriaus maitinimo šaltinį ir oro šaltinį, o vamzdyno slėgis turėtų būti išleidžiamas, kad būtų išvengta pavojaus saugumo.

Keičiant sandarinimo komponentus, montavimo paviršius turėtų būti išvalytas, kad priemaišų liekanos turėtų įtakos sandarinimo efektui.

Surinkdami atkreipkite dėmesį į komponentų montavimo seką, kad užtikrintumėte sklandų vožtuvo šerdies judėjimą neprilipdami.

Po priežiūros išbandykite drenažo funkciją ir patikrinkite, ar nėra nuotėkių ar nenormalios.
