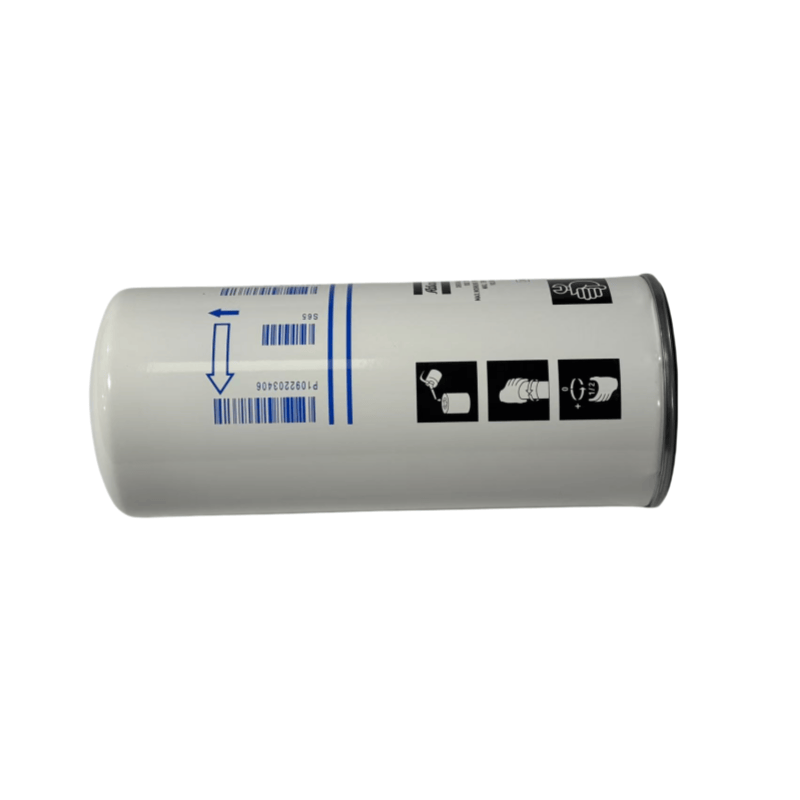

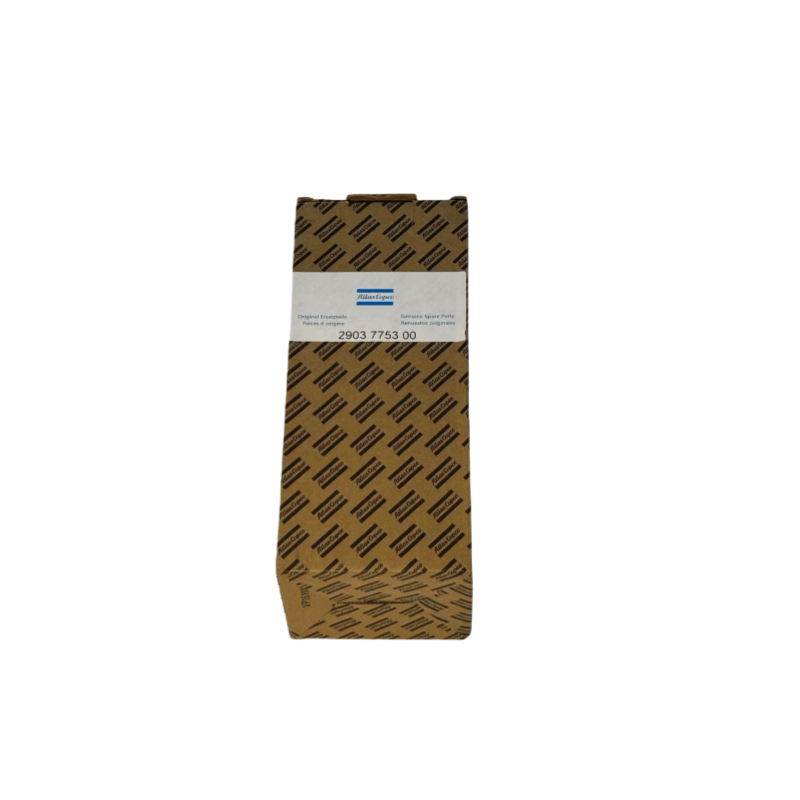

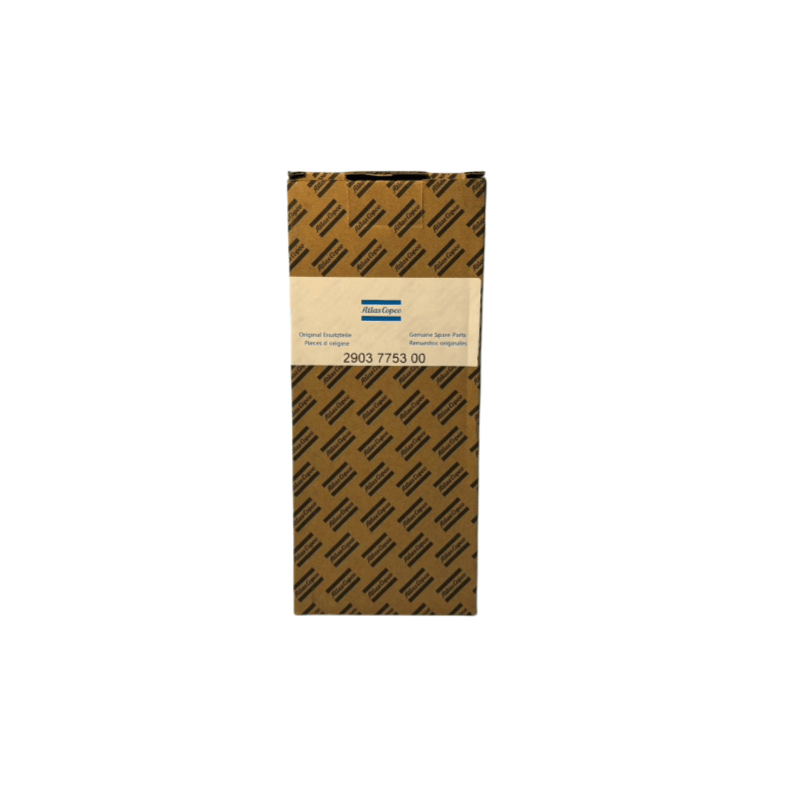

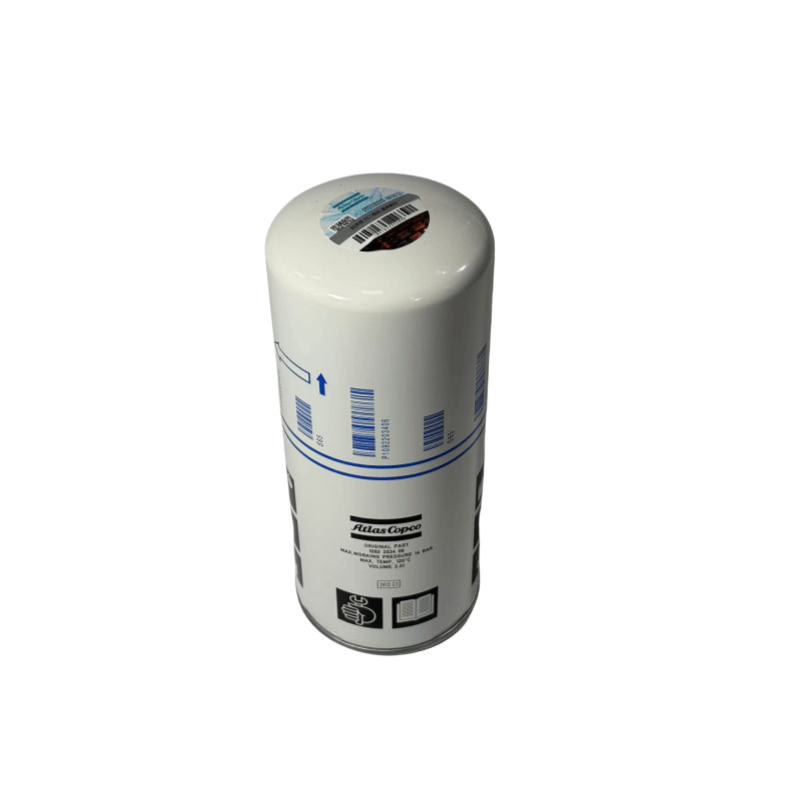

2903775300 „Atlas Copco“ separatoriaus alyvos atsarginė dalis alyvos įpurškiamo varžto kompresoriaus originalas

„Atlas Copco“ separatoriaus alyvos atsarginis pakeitimo ciklas

Normalios darbo sąlygos: Pagal kompresoriaus vadovą jis paprastai keičiamas kas 2 000–4000 valandų (tuo pat metu su tepimo alyva).

Sunkios darbo sąlygos: Kai aplinka yra dulkėta, mašina ilgą laiką veikia visoje apkrovoje arba greitai naftos pablogėja, pakaitinis intervalas turėtų būti sutrumpintas iki 1 000 iki 2000 valandų.

Slėgio skirtumo aliarmas: Kai slėgio skirtumas tarp alyvos filtro įleidimo angos ir išleidimo angos viršija nustatytą vertę (pvz., 0,3 MPa, kai kurie modeliai yra su slėgio skirtumų matuokliais ar aliarmo funkcijomis), būtina nedelsiant pakeisti.

Naujienų turinys

I. Pagrindinės „Atlas COPCO“ separatoriaus alyvos atsarginių funkcijų ir darbo principas

Filtravimo priemaišos

Veikiant purškiamo aliejaus varžtų kompresoriui, tepimo aliejus susimaišys su pėdsakų dulkėmis suslėgtame ore, metalinės dalelės, kurias sukuria rotoriaus susidėvėjimas, ir dumblo, suformuotos alyvos oksidacijos metu. Alyvos filtre naudojamos vidinės filtro medžiagos, kad perimtų šias priemaišas (paprastai gali filtruoti daleles nuo 5 iki 20 μm), neleidžiant joms patekti į rotoriaus tinklo paviršius, guolius ir kitas tikslias dalis, taip išvengiant įbrėžimų ar užstrigimo.

Užtikrinant naftos plėvelės stabilumą

Švarus tepimo aliejus gali sudaryti stabilią aliejaus plėvelę ant rotoriaus ir guolių paviršių, sumažindama trinties nuostolius. Jei yra per daug priemaišų, naftos plėvelė lengvai pažeista, dėl kurios gali būti rotoriaus konfiskavimas, perkaitimas ir kiti rimti gedimai.

Pratęsdamas aliejaus gyvenimo trukmę

Filtruota tepimo aliejus turi lėtesnį oksidacijos greitį, kuris gali išplėsti pakeitimo ciklą (kartu su įprastu alyvos pakeitimu, alyvos filtrą ir tepimo alyvą paprastai keičiama vienu metu).

Darbo procesas:

Alyvos tepimas patenka į alyvos filtrą iš įleidimo angos, praeina per filtravimo filtravimo medžiagą, o švarus alyvas teka iš išleidimo angos į įvairius pagrindinio įrenginio tepimo taškus, o priemaišos laikomos filtro medžiagoje arba jo paviršiuje. Kai alyvos filtras užsikimš, įmontuotas aplinkkelio vožtuvas automatiškai atsidarys (paprastai, kai slėgio skirtumas viršija 0,2–0,3 MPa), užtikrinant, kad tepimo alyva nesustos (avarinė apsauga, bet nefiltruota alyva pateks į sistemą ir ją reikia pakeisti kuo greičiau).

Ii. Atlaso „Copco“ separatoriaus alyvos atsargų struktūra ir tipai

1. Pagrindinė struktūra

Filtro medžiaga: Pagrindinė dalis yra dervoje impregnuota popierinio filtro medžiaga (didelis filtravimo plotas, didelis efektyvumas), kai kuriuose aukščiausios klasės modeliuose naudojama sudėtinė pluošto filtro medžiaga (pvz., Stiklo pluoštas + poliesterio pluoštas, balansavimo filtravimo tikslumas ir dulkių talpa); Esant atšiaurioms darbo sąlygoms, galima pasirinkti metalo tinklo filtro medžiagą (daugkartinio naudojimo, tačiau esant mažesniam filtravimo tikslumui).

Korpusas: geležies lakštas arba inžinerinis plastikinis apvalkalas, turintis tam tikrą atsparumą slėgiui (paprastai ≥ 1,6 MPa, atitinkantis sistemos alyvos slėgį).

Aktualų vožtuvas: pagrindinis apsauginis komponentas, sudarytas iš spyruoklės ir vožtuvo plokštės, užtikrinant, kad alyvos filtras būtų užkimštas, tepimo alyva vis tiek gali tekėti.

Antspaudo gabalas: guminis sandarinimo žiedas (pvz., Nitrilo guma, atspari alyvai), neleidžiant nefiltruotai aliejui nutekėti iš sąsajos.

2. Bendrieji tipai

Viso srauto alyvos filtras: Pagrindinėje alyvos praėjime prijungtas nuosekliai, visas tepimo alyva turi praeiti per filtravimą prieš įeinant į pagrindinį įrenginį, tai yra pagrindinis purškiamo alyvos sraigto kompresoriaus filtravimo įtaisas (plačiausiai naudojamas).

Padalijimo srauto alyvos filtras: tik dalį tepalinės alyvos (apie 10–20%) filtruojasi su didesniu tikslumu (galintis filtruoti mažesnes nei 3 μm priemaišas), paprastai naudojamas kartu su viso srauto alyvos filtru, kad būtų galima toliau valyti alyvą (paprastai matoma dideliuose sraigtiniuose kompresoriuose).

Iii. Atlaso „Copco“ separatoriaus alyvos atsargos pasirinkimas ir pagrindiniai parametrai

Filtro tikslumas: Pasirinktas pagal pagrindinio bloko reikalavimus, paprastai nuo 5 iki 10 μm (tikslūs modeliai gali siekti 3 μm), per didelis tikslumas padidins alyvos atsparumą, todėl reikia suderinti alyvos siurblio srauto greitį.

Įvertintas srautas: reikia suderinti kompresoriaus tepimo alyvos siurblio išėjimo srautą (pvz., 50–200 L/min), užtikrinant sklandų alyvos srautą.

Aktualų vožtuvo atidarymo slėgis: Paprastai nuo 0,25 iki 0,4 MPa turi atitikti sistemos alyvos slėgį (venkite atidaryti per anksti ar per vėlai).

Sąsajos specifikacija: srieginė sąsaja (pvz., M20 × 1,5, G3/4) arba flanšo jungtis, reikia suderinti alyvos filtro pagrindą.

Dulkių talpa: bendras priemaišų kiekis, kurį gali tilpti alyvos filtro (pvz., 30–100 g), tuo didesnė dulkių talpa, tuo ilgesnis pakaitinio ciklo (mažinantis priežiūros dažnį).
