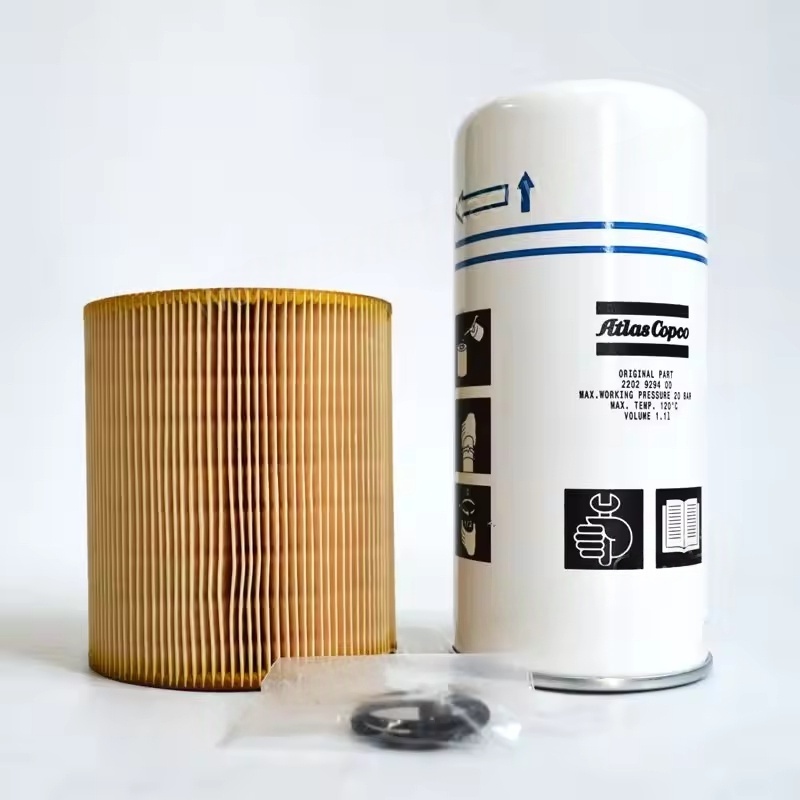

Kombinuotas oro filtro ir alyvos filtro mazgo poveikis „Atlas Copco“ oro kompresoriuose
Oro filtras išvalo gaunamą orą, sumažindamas priemaišas, kurios patenka į sistemą, ir netiesiogiai sumažindamas alyvos filtro mazgo naštą;
Alyvos filtro komplektas atskiria aliejų nuo suslėgto oro, užtikrinantį išeinančio oro kokybę ir tuo pačiu metu atkurti tepimo alyvą ir sumažinti eksploatavimo išlaidas.
Bet kurio komponento našumo sumažėjimas turės įtakos oro kompresoriaus efektyvumui: oro filtro užsikimšimas sukels nepakankamą oro suvartojimą ir padidės energijos suvartojimas; Dėl alyvos filtro mazgo suslėgto oro bus per daug alyvos, užteršdamas pasroviui esančią įrangą ar produktus.
Oro filtrai naudojami dulkėms, dalelėms, drėgmei ir kitoms priemaišoms pašalinti iš gaunamo oro, neleidžiant jiems patekti į pagrindinį oro kompresoriaus bloką (pvz., Sraigtą, stūmoklį ir kt.), Vengiant vidinių dalių susidėvėjimo, užsikimšimo ar korozijos ir sumažinant naštą atliekant tolesnę apdorojimo įrangą.
Pagrindiniai komponentai:
Filtro korpusas (išorinis apvalkalas)
Pagaminta iš metalo arba aukšto stiprumo plastiko, jis turi tam tikras sandarinimo ir slėgio atsparumo savybes, apsaugodamas vidinį filtro elementą ir sklandžiai nukreipdamas oro srautą. Paprastai jame yra įleidimo ir išleidimo sąsajos, o kai kuriose yra slėgio skirtumo rodikliai (norėdami priminti filtro elemento pakeitimą).
Filtro elementas
Medžiaga: Paprastai pagamintas iš popieriaus, neaustinio audinio, stiklo pluošto ar metalo tinklelio, o skirtingos medžiagos turi skirtingą filtravimo tikslumą (paprastai nuo kelių mikrometrų iki kelių dešimčių mikrometrų).
Struktūra: dažniausiai sulankstyta arba cilindrinė, padidindama filtravimo plotą ir pratęsdamas tarnavimo laiką.
FUNKCIJA: Kietųjų dalelių ir tam tikros drėgmės fiksavimas ore per pertrauką ir adsorbciją, o filtravimo efektyvumas tiesiogiai veikia oro įsiurbimo kokybę.
Sandarinimo dalys
Pvz., Gumos sandarinimo žiedai, užtikrinant sandariklį tarp filtro korpuso ir filtro elemento, taip pat tarp filtro korpuso ir oro kompresoriaus oro įsiurbimo, neleidžiant nefiltruotam oru tiesiogiai patekti į sistemą.
Pagalbiniai komponentai
Kai kurie filtrai yra aprūpinti apsauginiais dangteliais (siekiant užkirsti kelią lietaus vandeniui ir šiukšlėms patekti), kanalizacijos vožtuvai (iki išleidimo kondensuoto vandens filtro korpuse) arba diferencialinio slėgio jungikliai (siekiant suaktyvinti aliarmą, kai filtro elementas užkimštas).
Ii. „Atlas Copco“ alyvos filtro komponentai (su šerdimi su alyvos dujų separatoriumi)
Kai veikia oro kompresorius, tepimo aliejus susimaišo su suslėgtu oru (ypač aliejui įpurškiamiems oro kompresoriams). Pagrindinė alyvos filtro komponento funkcija yra atskirti alyvą nuo suslėgto oro, užtikrinant, kad išleidžiamas suslėgtas oras turi alyvos kiekį, kuris atitinka standartą (paprastai ≤ 3 ppm), ir tuo pačiu metu atkuriant tepimo alyvą, skirtą perdirbti.
Pagrindiniai komponentai:
Naftos dujų atskyrimo bakas
Metalo slėgio indas, suspausto oro ir tepimo alyvos mišinys, iš pradžių jis yra atskirtas dėl tūrio išsiplėtimo, išcentrinės jėgos ir kt. (Šiurkščiavilnių atskyrimas), o didesni alyvos lašeliai patenka į dugną dėl gravitacijos.
Aliejinių dujų atskyrimo filtro elementas
Medžiaga: kelių sluoksnių kompozicinė filtro medžiaga (pvz., Stiklo pluoštas, poliesterio pluoštas ir kt.), Su hidrofobinėmis savybėmis, galinčiomis adsorbuoti mažus alyvos lašelius.
FUNKCIJA: Atskiro suspausto oro filtravimas, naudojant difuzijos ir perėmimo principus, kondensuodami mikrometro dydžio alyvos lašelius į didesnius alyvos lašelius ir grąžindami juos į alyvos baką.
Našumo rodikliai: Atskyrimo efektyvumas (tiesiogiai veikia suspausto oro kokybę), dulkių sulaikymo talpa (nustatant tarnybos laiką), slėgio skirtumą (padidėja, kai filtro elementas užsikimšęs, todėl reikia laiku pakeisti).
Naftos grąžinimo sistema
Grįžtamasis alyvos vamzdis: nukreipiant atskirtą tepimo alyvą nuo atskyrimo bako dugno atgal į pagrindinį oro kompresoriaus bloką (pvz., Sraigtinės suspaudimo kamerą), sumažinant degalų sąnaudas.
Grąžinkite alyvos patikrinimo vožtuvą: užkirsti kelią tepimo alyvos grąžinimui, kai kompresorius sustoja, vengiant alyvos purškimo kito paleidimo metu.
Alyvos lygio veidrodis / jutiklis: alyvos lygio stebėjimas alyvos rezervuare, kad būtų užtikrinta normali tepimo sistemos alyvos tiekimas.
Hot Tags: Originalus „Atlas Copco“

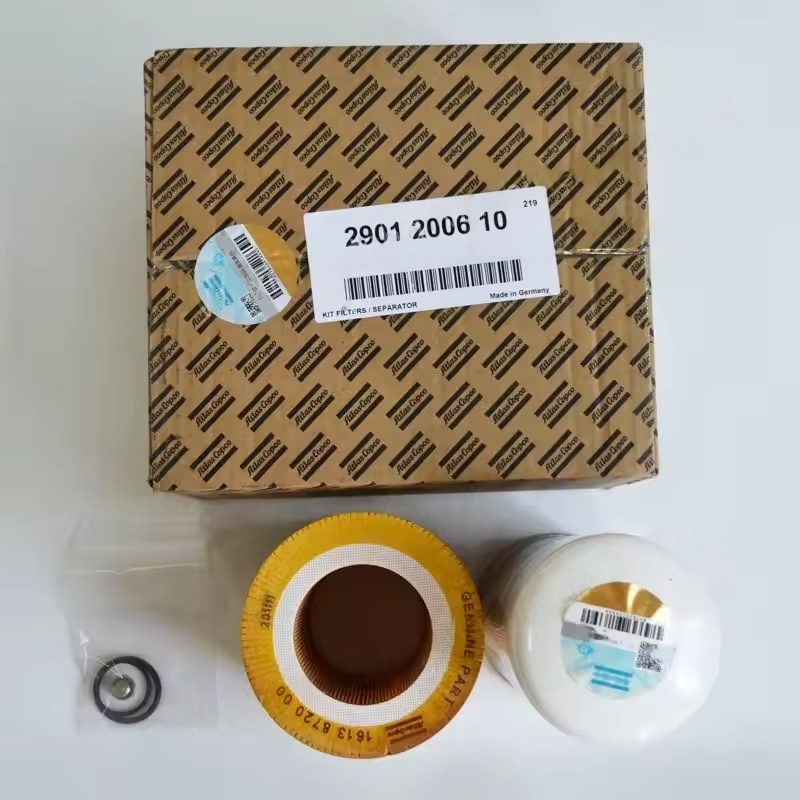

2901200610 alyvos filtras
„Atlas Copco“ oro kompresoriaus rinkinys
1625426100 filtrų separatorius
„Atlas Copco“ rinkinys
Jei turite klausimų apie atlas copco oro kompresorių, originalią dalį, oro kompresorių ar kainoraštį, palikite mums savo el. laišką ir mes susisieksime per 24 valandas.
