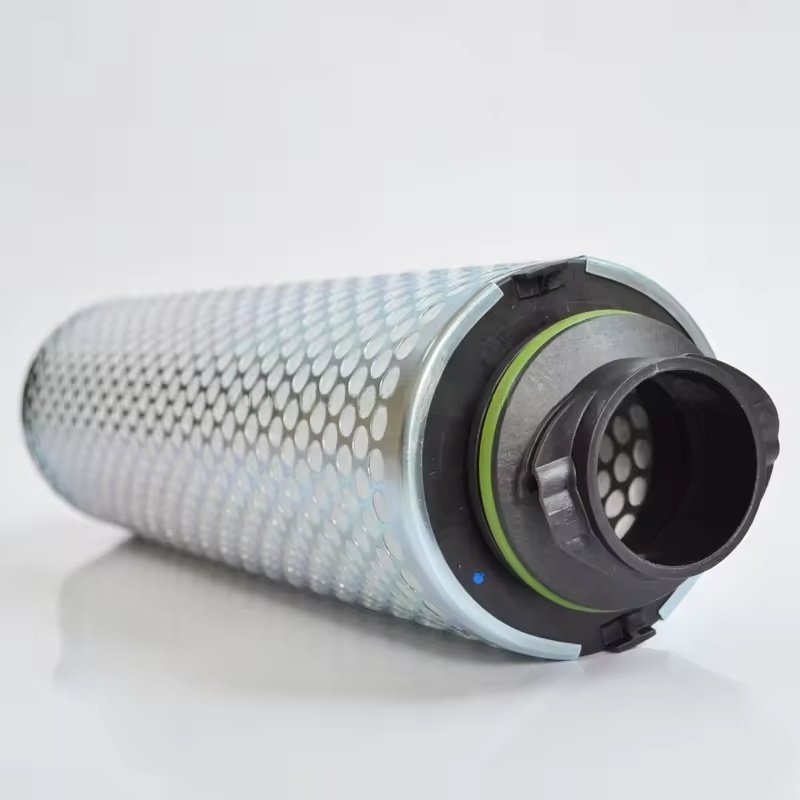

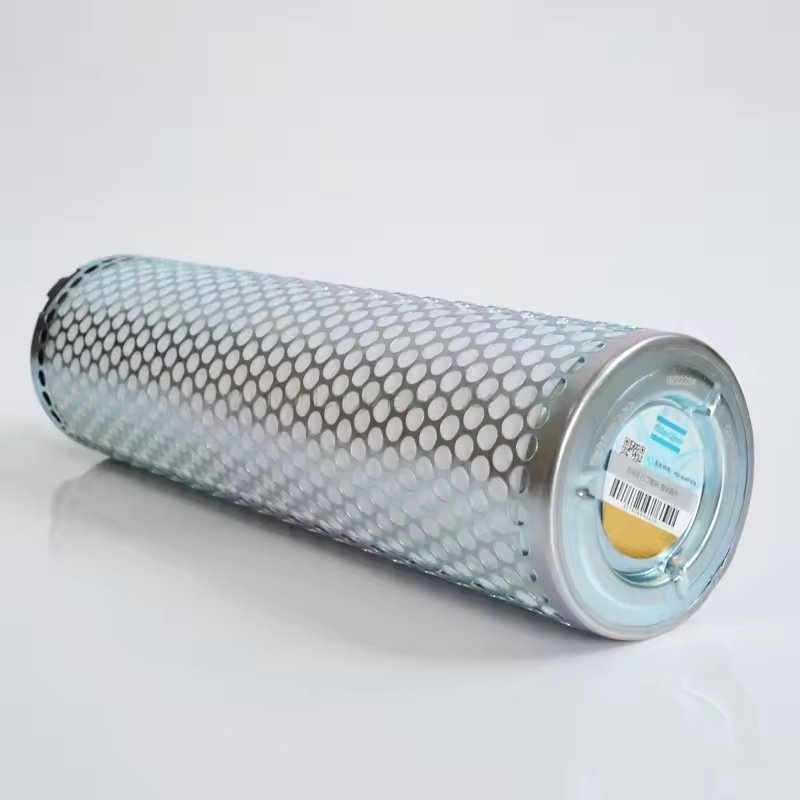

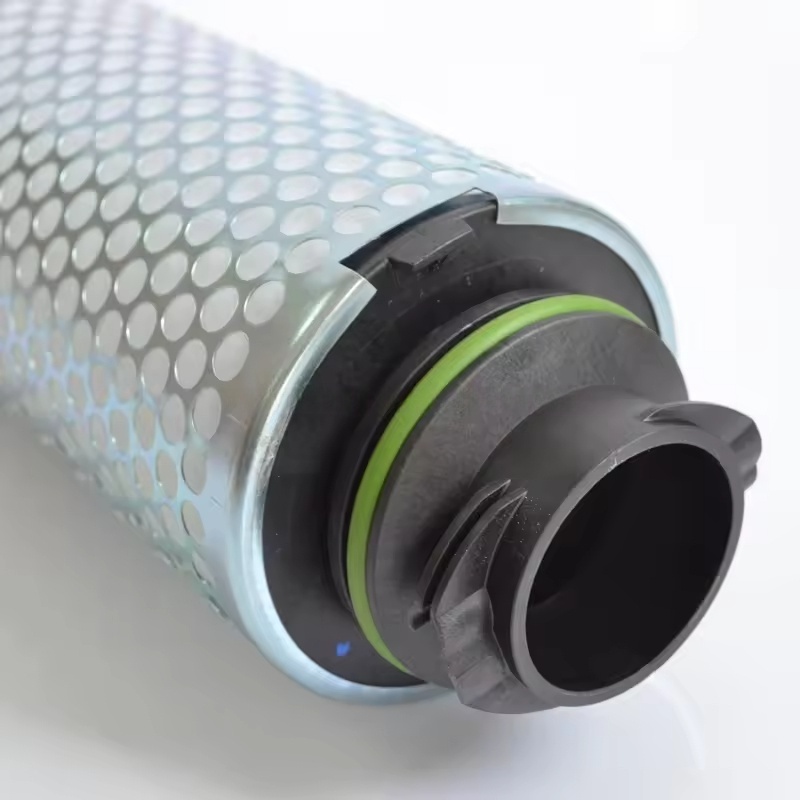

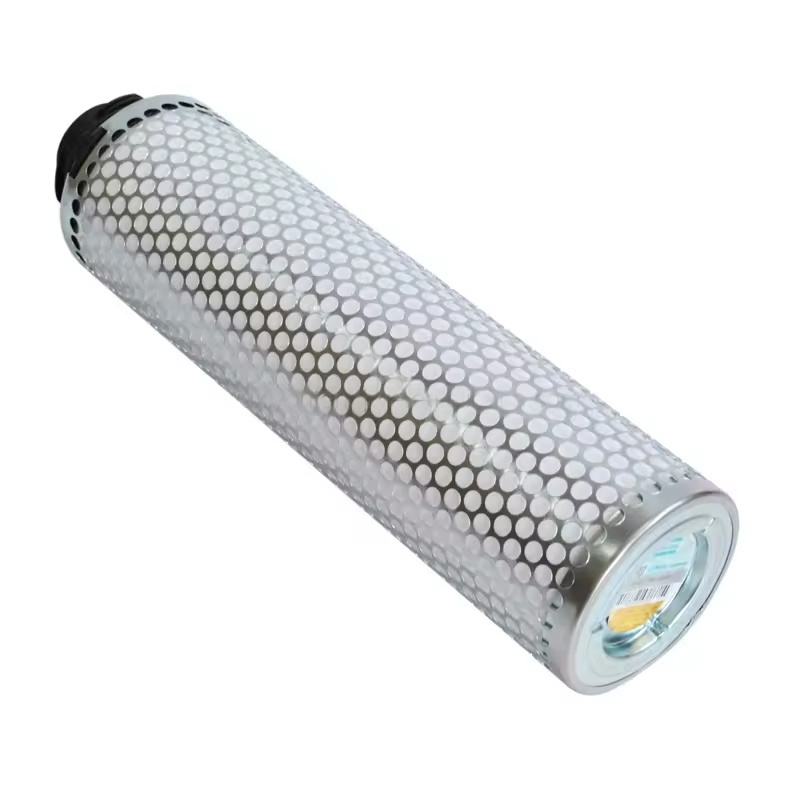

1625390494 Atlas Copco

I. Atlas Copco sraigtinių oro kompresorių alyvos atskyrimo filtro keitimo ciklas

Esant normalioms eksploatavimo sąlygoms, alyvos atskyrimo filtrą rekomenduojama keisti kas 2 000 - 4 000 valandų (konkretesnės informacijos ieškokite įrangos vadove).

Jei darbo aplinkoje daug dulkių, didelė drėgmė arba greitai prastėja tepalinės alyvos kokybė, keitimo ciklą reikia sutrumpinti.

Kai suslėgtame ore yra per daug alyvos (prie dujų įleidimo angos atsiranda alyvos dryžių) arba alyvos separatoriaus slėgio skirtumas viršija 0,15 MPa (1,5 baro), filtrą reikia nedelsiant pakeisti.

II. Pasiruošimas prieš pakeitimą

Įrankiai ir medžiagos: Paruoškite atitinkamą originalią gamyklinę alyvos atskyrimo šerdį (turi atitikti oro kompresoriaus modelį, pvz., GA, ZR seriją ir kt.), naują sandarinimo tarpiklį (O-žiedą), veržliaraktį, skudurą, konteinerį naudotoms alyvoms surinkti.

Saugus veikimas:

Sustabdykite mašiną ir atjunkite pagrindinį maitinimo šaltinį, pakabinkite įspėjamąjį ženklą „Techninė priežiūra vykdoma“.

Palaukite, kol įrenginys atvės iki normalios temperatūros, atleiskite slėgį alyvos separatoriaus bake (atidarykite išleidimo vožtuvą arba slėgio išleidimo vožtuvą).

III. Pakeitimo žingsniai

Pašalinkite seną alyvos atskyrimo šerdį:

Nuimkite alyvos separatoriaus bako viršuje esantį dangtelį arba tvirtinimo varžtus (kai kuriems modeliams pirmiausia reikia nuimti grįžtamąjį alyvos vamzdį, slėgio jutiklį ir kt.).

Veržliarakčiu atsukite seną alyvos atskyrimo šerdį (dirbkite lėtai, kad neaptaškytų likusios alyvos), ir įdėkite ją į panaudotos alyvos talpyklą.

Išvalykite alyvos likučius ir nešvarumus bake, patikrinkite, ar nėra rūdžių ar nepažeistų bako vidinės sienelės, ir, jei reikia, išvalykite arba suremontuokite.

Įdiekite naują alyvos atskyrimo šerdį:

Patikrinkite, ar nepažeistas naujos alyvos atskyrimo šerdies sandarinimo paviršius, pakeiskite naują sandarinimo tarpiklį (užtepkite nedidelį kiekį švarios tepalinės alyvos, kad būtų lengviau sandarinti).

Priveržkite naują alyvos atskyrimo šerdį pagal nurodytą sukimo momentą (žr. įrangos vadovą, paprastai 30–50 N·m), venkite laisvos oro nuotėkio arba sandarumo, dėl kurio gali būti pažeisti sriegiai.

Iš naujo sumontuokite grįžtamąjį alyvos vamzdį, slėgio jutiklį ir kt., užtikrinkite tvirtą ir patikimą jungtį.

Atstatyti ir patikrinti:

Uždarykite išleidimo vožtuvą, uždenkite alyvos separatoriaus bako dangtį ir pritvirtinkite.

Prijunkite maitinimo šaltinį, paleiskite oro kompresorių, stebėkite, ar darbinis slėgis normalus, patikrinkite, ar alyvos atskyrimo šerdies montavimo vietoje nėra oro ar alyvos nuotėkio.

Paleiskite 10–15 minučių, tada dar kartą patikrinkite slėgio skirtumą (pradinis normalus slėgio skirtumas turi būti ≤ 0,03 MPa), prieš baigdami keitimą patikrinkite, ar nėra nukrypimų.
