1622706406 Atlas Copco

ATLAS COPCO oro kompresoriaus temperatūros valdymo vožtuvų komplektas

I. Rinkinio sudėtis ir pagrindinės funkcijos

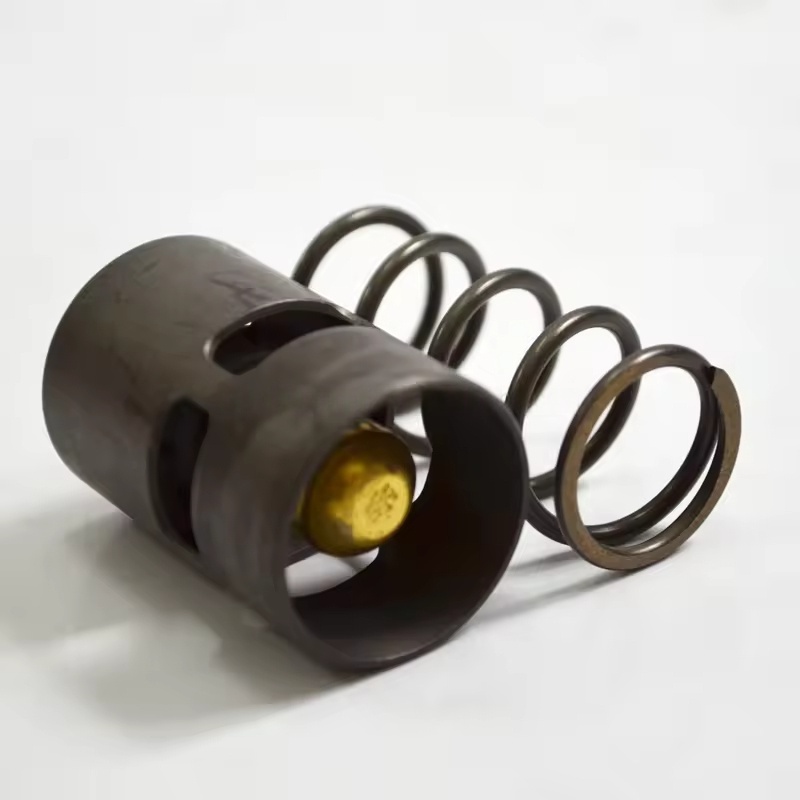

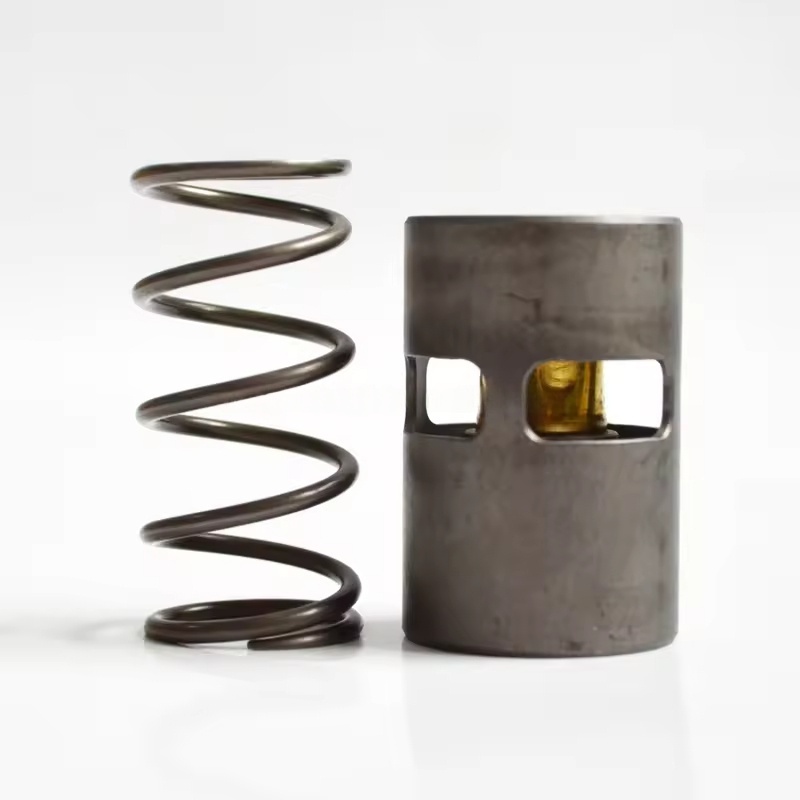

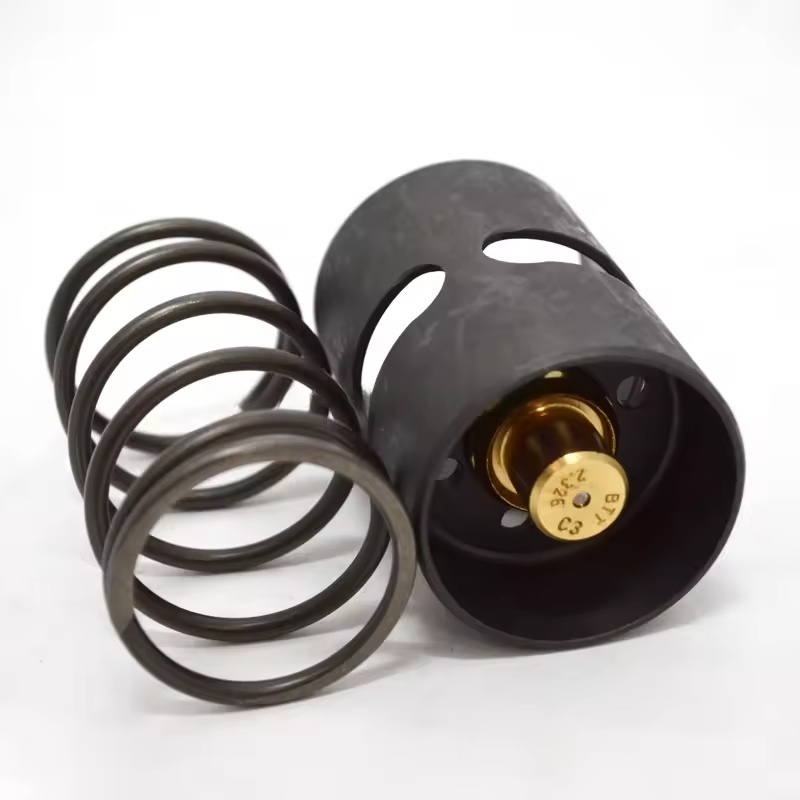

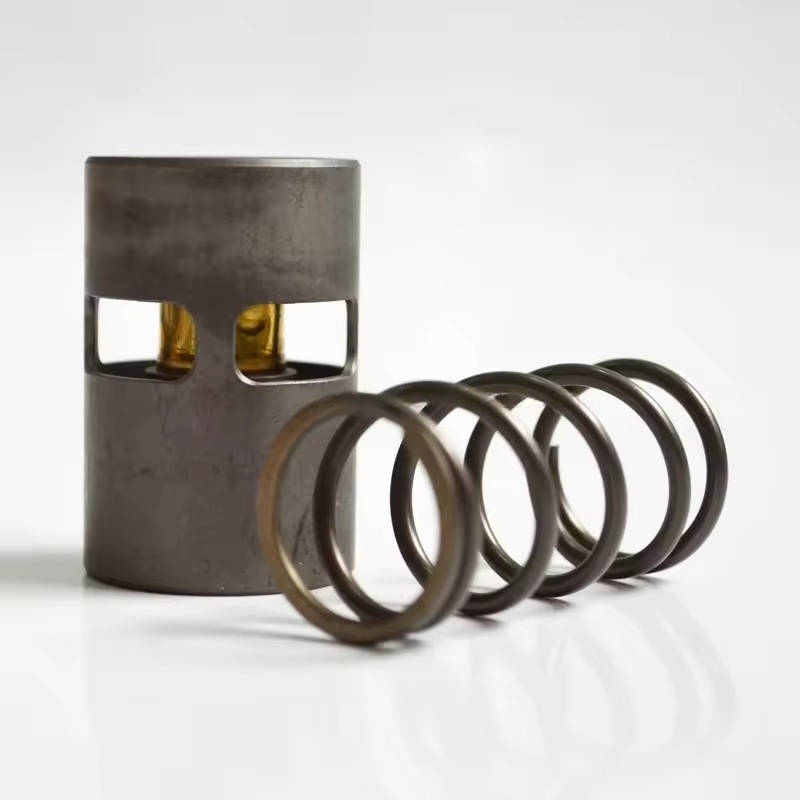

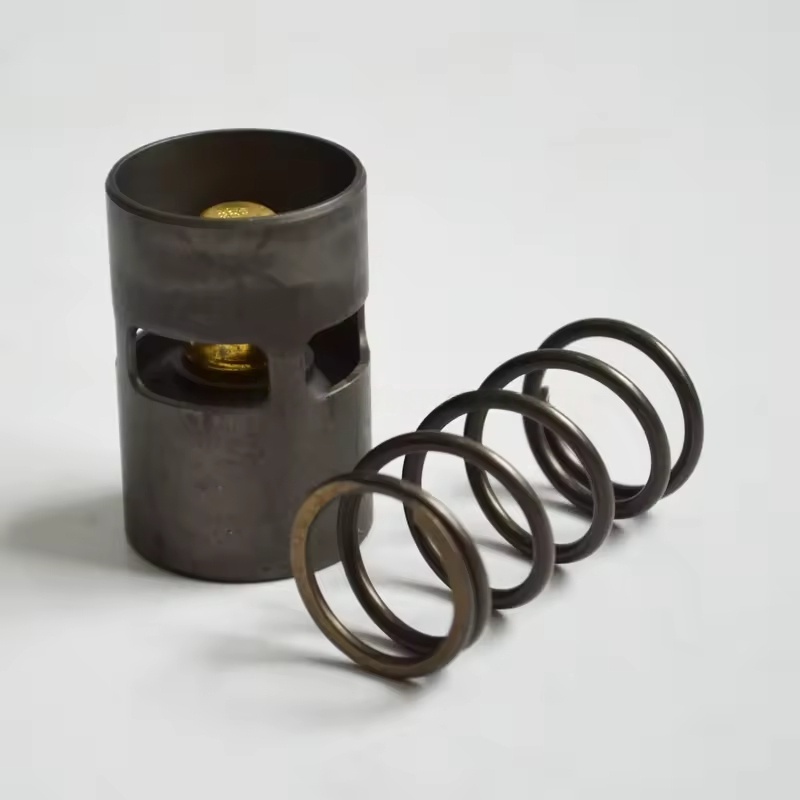

Pagrindiniai komponentai: paprastai apima temperatūros reguliavimo vožtuvo korpusą (su temperatūros jutimo elementu), vožtuvo šerdį, spyruoklę, sandariklius (O-žiedus, tarpiklius), aplinkkelio vamzdyno jungtis, montavimo priedus ir kt.

Veikimo principas: per temperatūros jutimo elementą (pvz., vaško temperatūros jutiklio lemputę) jis nustato alyvos temperatūros pokyčius ir automatiškai reguliuoja vožtuvo šerdies angą:

Kai alyvos temperatūra yra žemesnė už nustatytą vertę, vožtuvo šerdis uždaro aušinimo kontūrą, o tepalinė alyva praeina per aplinkkelį ir tiesiogiai patenka į pagrindinį bloką, greitai pakeldama alyvos temperatūrą.

Alyvos temperatūrai pasiekus nustatytą vertę, vožtuvo šerdis palaipsniui atsidaro, o tepalinė alyva patenka į aušinimo įrenginį aušinti prieš cirkuliuojant, išvengiant per didelės alyvos temperatūros, dėl kurios pablogės alyvos kokybė.

II. Prisitaikymo charakteristikos

Pritaikytas skirtingoms oro kompresorių serijoms (pvz., GA, ZR, ZT ir kt.) su alyvos srautu, slėgio parametrais ir montavimo erdve, kad būtų užtikrintas valdymo temperatūros tikslumas ir suderinimas su įrenginiu.

Medžiagos pasirinkimas: naudojami alyvai atsparūs, aukštai temperatūrai atsparūs metalai (pvz., žalvaris, nerūdijantis plienas) ir speciali guma, tinkama ilgalaikiam panardinimui į tepalinę alyvą ir temperatūros svyravimo aplinką.

III. Keitimo ar priežiūros scenarijai

Reguliarus keitimas: Rekomenduojama keisti kas 4000–6000 valandų arba sinchroniškai su tepimo alyva, kad būtų išvengta vožtuvo šerdies susidėvėjimo, temperatūros jutimo elemento senėjimo ir dėl to kylančio valdymo gedimo.

Gedimų apraiškos:

Alyvos temperatūra nuolat žema (žemesnė nei 80 ℃), galbūt dėl ​​to, kad vožtuvo šerdis įstrigo aplinkkelio padėtyje ir neleidžia tepalinei alyvai patekti į aušinimo įrenginį.

Neįprastai aukšta alyvos temperatūra (virš 100 ℃), galbūt dėl ​​to, kad vožtuvo šerdis įstrigo uždarytoje padėtyje arba dėl temperatūros jutimo elemento gedimo, kai aušinimo kontūras neatsidaro.

Alyvos nutekėjimas, dažniausiai dėl senėjimo ir sandariklių pažeidimo.

IV. Pagrindiniai keitimo ir montavimo punktai

Preparatai:

Išjunkite ir atjunkite maitinimą, atleiskite alyvos slėgį vamzdyne, palaukite, kol įrenginys atvės.

Paruoškite suderinamą originalų gamyklinį rinkinį, veržliaraktį, sandariklį (jei reikia) ir valymo šluostę.

Pakeitimo žingsniai:

Nuimkite temperatūros reguliavimo vožtuvo įleidimo ir išleidimo alyvos vamzdžius, surinkite tepalinės alyvos likučius.

Atsukite senus vožtuvo tvirtinimo varžtus, nuimkite seną vožtuvą, nuvalykite alyvos dėmes ir sandariklio likučius ant montavimo paviršiaus.

Patikrinkite, ar naujas vožtuvo mazgas nepažeistas, pakeiskite visus sandariklius, sumontuokite naują vožtuvą originalia gamyklos kryptimi (atkreipkite dėmesį į alyvos įleidimo ir išleidimo kryptis).

Priveržkite vamzdžių jungtis ir tvirtinimo varžtus, kad išvengtumėte nuotėkio.

Derinimas ir patikrinimas:

Įjunkite įrenginį ir stebėkite, ar alyvos temperatūra kinta normaliose ribose (80-95 ℃).

Patikrinkite, ar nėra alyvos nuotėkio vožtuvo komponentuose ir vamzdžių sąsajose, patvirtinkite jautrią valdymo temperatūros reakciją.
