1320604630 Atlas Copco

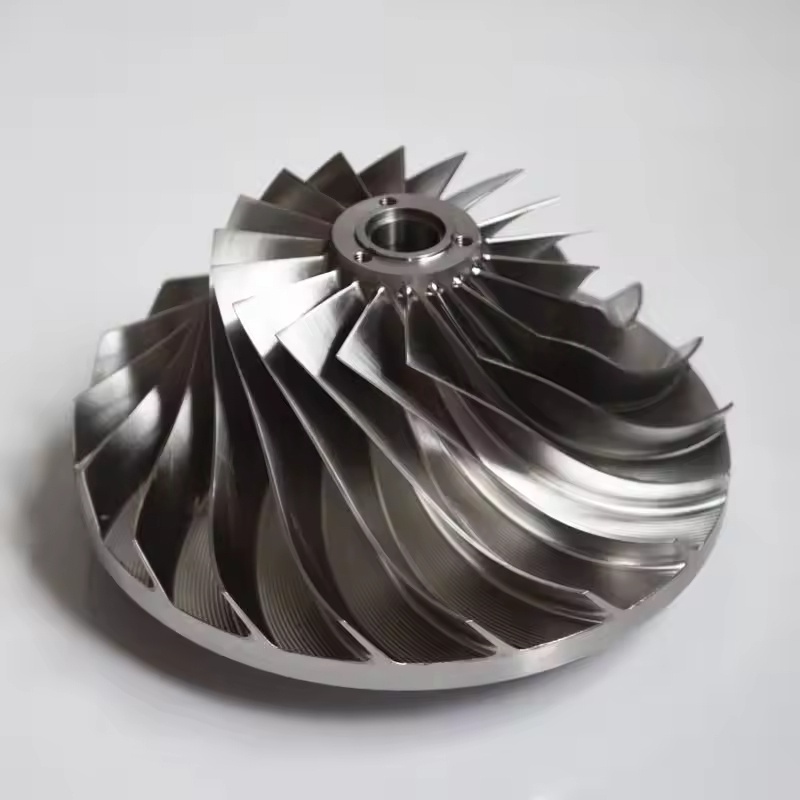

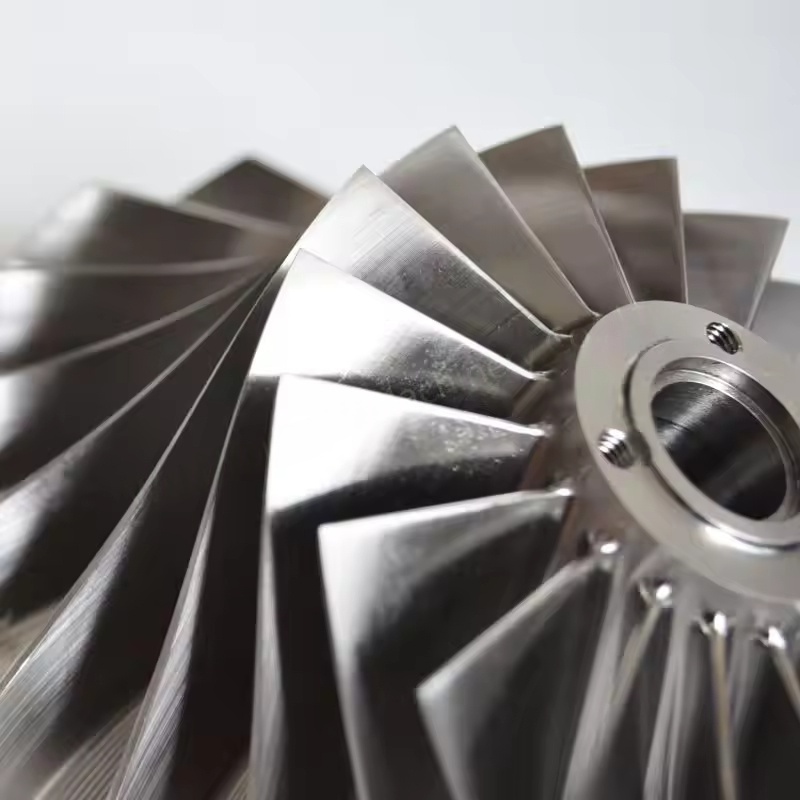

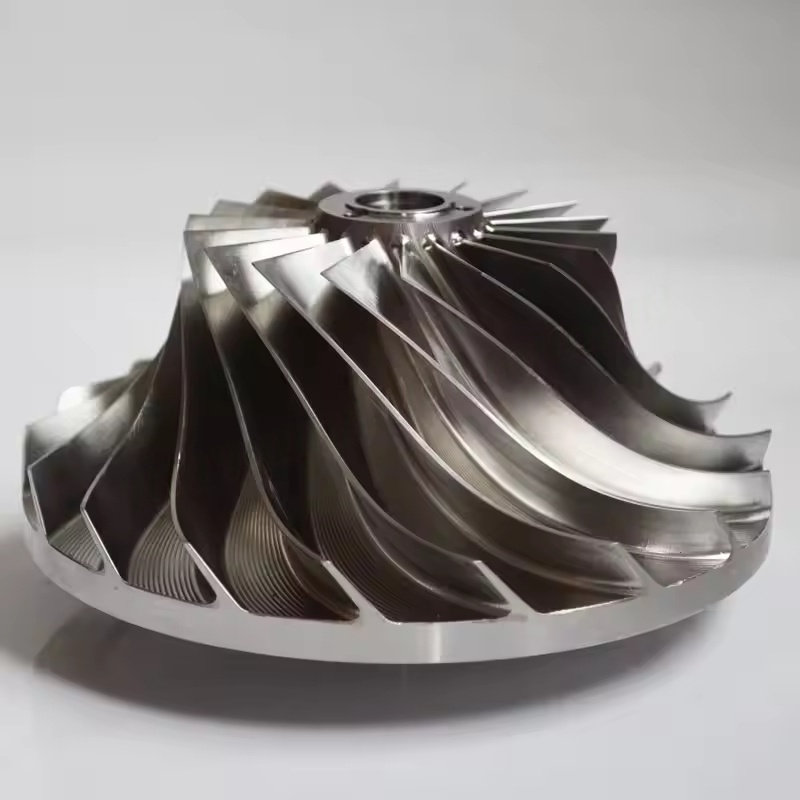

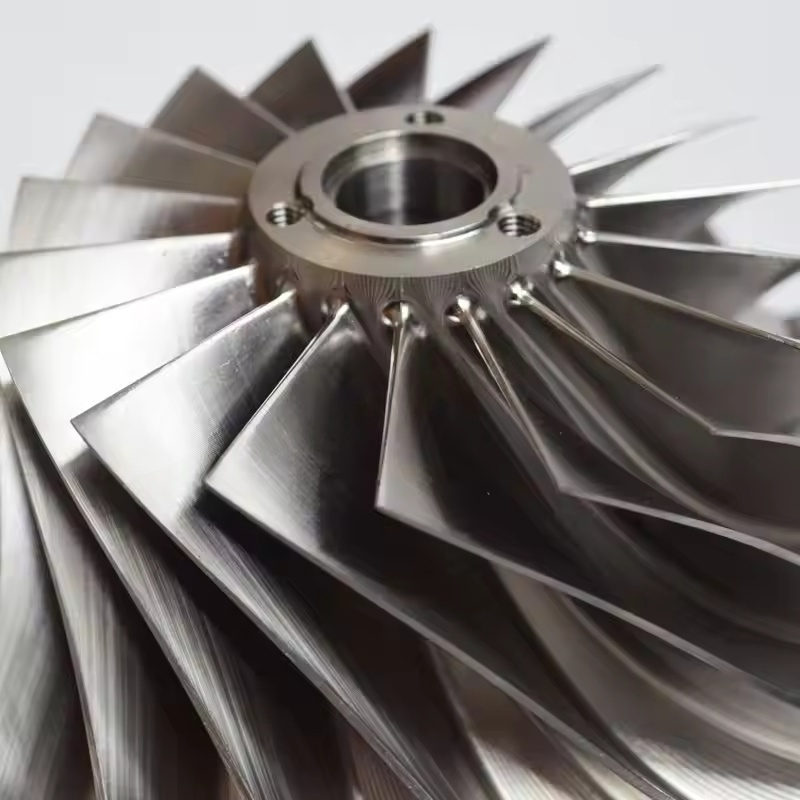

Sliekinės pavaros rato tipo sparnuotė Atlas Copco išcentriniuose oro kompresoriuose. 1. Pagrindinė funkcija

Darbaratis sukasi dideliu greičiu (paprastai nuo tūkstančių iki dešimčių tūkstančių apsisukimų per minutę), naudojant išcentrinę jėgą, kad pagreitintų ir suspaustų į sparnuotę patenkantį orą, mechaninę energiją paversdama dujų kinetine energija ir slėgio energija, kuri yra pagrindinė oro suspaudimo grandis. Daugiapakopėje išcentrinių oro kompresorių suspaudimo struktūroje sparnuotė turi būti sujungta su difuzoriais, lenkimais ir kitais komponentais, kad dujų slėgis palaipsniui padidėtų iki tikslinės vertės.

2. Aliuminio sparnuotės charakteristikos

Medžiagos pranašumai: Pagamintas iš didelio stiprumo aliuminio (pvz., Aviacijos ir kosmoso aliuminio), jis pasižymi mažo tankio ir lengvo svorio savybėmis, kurios gali žymiai sumažinti inercinę jėgą ir veleno apkrovą sparnuotės sukimosi metu, sumažinti energijos nuostolius ir tinka vidutinio ir žemo slėgio, vidutinio greičio darbo sąlygoms.

Apdorojimo našumas: aliuminį lengva apdoroti į formą, jis gali sukurti sudėtingas ašmenų paviršiaus konstrukcijas (pvz., atgal išlenktas peiliukus), optimizuoti oro srauto kanalą, sumažinti srauto nuostolius ir pagerinti suspaudimo efektyvumą.

Taikymo scenarijai: dažnai naudojamas vidutinės ir mažos galios išcentriniuose oro kompresoriuose arba scenarijuose, kur keliami aukštesni įrangos lengvumo ir energijos suvartojimo kontrolės reikalavimai.

3. Metalinio sparnuotės charakteristikos

Medžiagos pasirinkimas: dažniausiai naudojamas didelio stiprumo legiruotasis plienas (pvz., chromo-molibdeno plienas, nikelio lydiniai) arba titano lydiniai, pasižymintys puikiu atsparumu aukštai temperatūrai ir aukštam slėgiui, mechaniniu stiprumu ir atsparumu nuovargiui, daug didesniu nei aliuminio, galinčio atlaikyti didesnį sukimosi įtempį.

Darbo sąlygų pritaikymas: tinka dideliems išcentriniams oro kompresoriams su dideliu sukimosi greičiu ir dideliu suspaudimo laipsniu arba pramoninėje aplinkoje, kurioje yra aukštesnė terpės temperatūra ir nešvarumų pėdsakai (pvz., chemijos ir energetikos pramonėje), galintiems ilgą laiką atlaikyti dideles mechanines ir šilumines apkrovas.

Stabilumas: metalo medžiaga turi didesnį tvirtumą, stipresnę vibracijos slopinimo galimybę sukantis dideliu greičiu, o tai padeda sumažinti įrenginio triukšmą ir pailginti susijusių komponentų, tokių kaip guoliai, tarnavimo laiką.

4. Projektavimo ir gamybos ypatybės

Aerodinaminis optimizavimas: sparnuotės mentių forma (pvz., pasvirimas į priekį, lenkimas atgal, radialinis), įleidimo ir išleidimo kampai, rato skersmuo ir kt. optimizuojami naudojant skysčio dinamikos (CFD) modeliavimą, siekiant užtikrinti sklandų oro srautą, sumažinti sūkurių ir smūgių nuostolius bei pagerinti izoliacijos efektyvumą.

Tikslus apdorojimas: naudokite penkių ašių jungčių apdorojimą, bendrą kalimą ir kt., kad užtikrintumėte sparnuotės dydžio tikslumą ir dinaminės pusiausvyros veikimą, išvengtumėte vibracijos, viršijančios standartus dėl netolygaus masės pasiskirstymo, ir užtikrintumėte saugų veikimą.

Apdorojimas nuo korozijos: Kai kurie metaliniai sparnuotės paviršiai bus padengti chromu, purškiami keramika ir kt., siekiant padidinti atsparumą korozijai ir atsparumą dilimui, tinka suslėgto oro aplinkai, kurioje yra didesnis drėgmės kiekis arba nedidelis korozinis poveikis.
