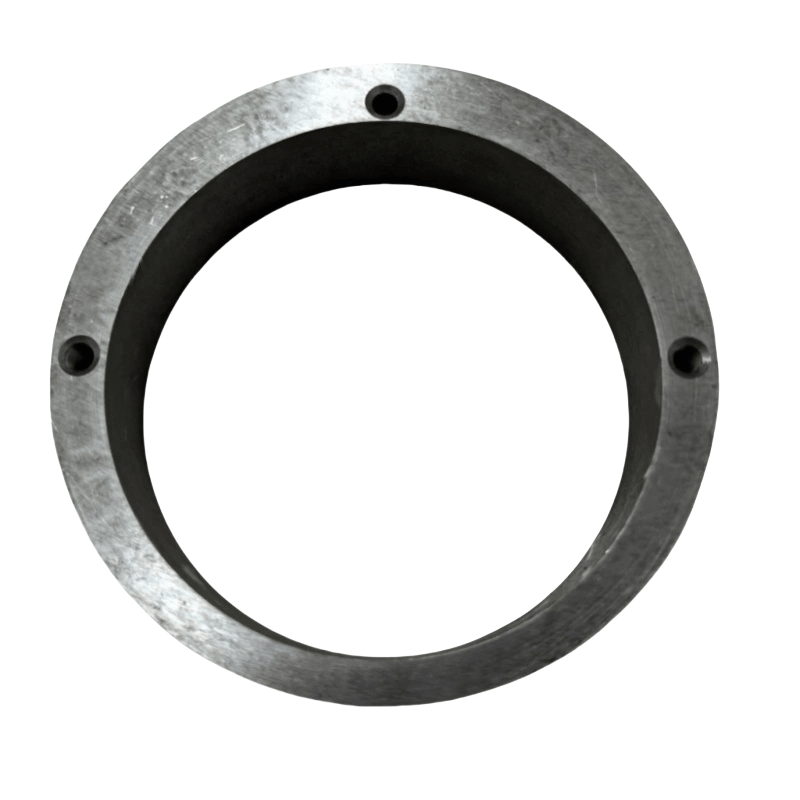

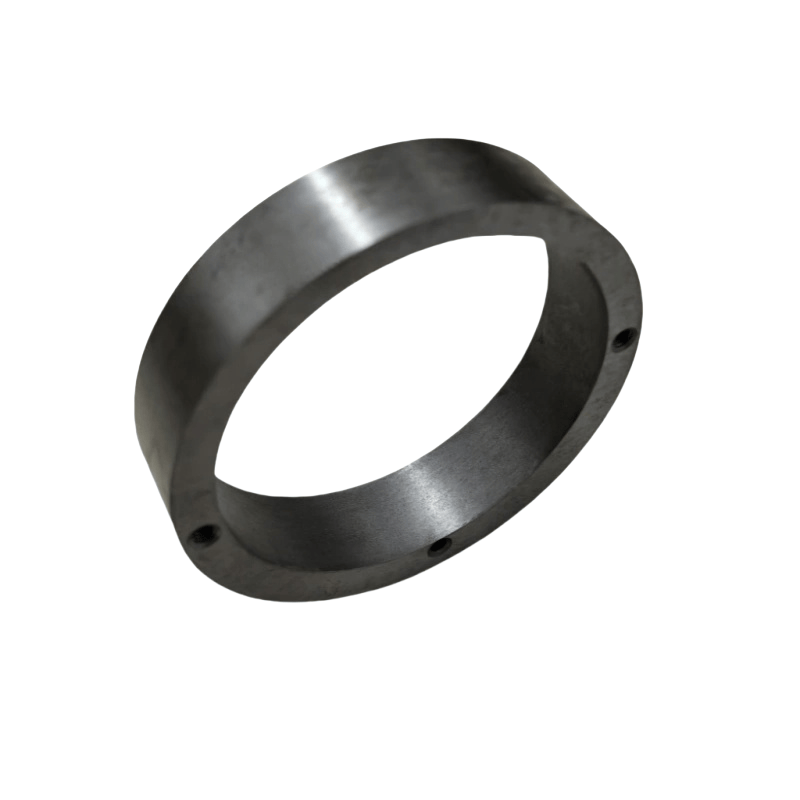

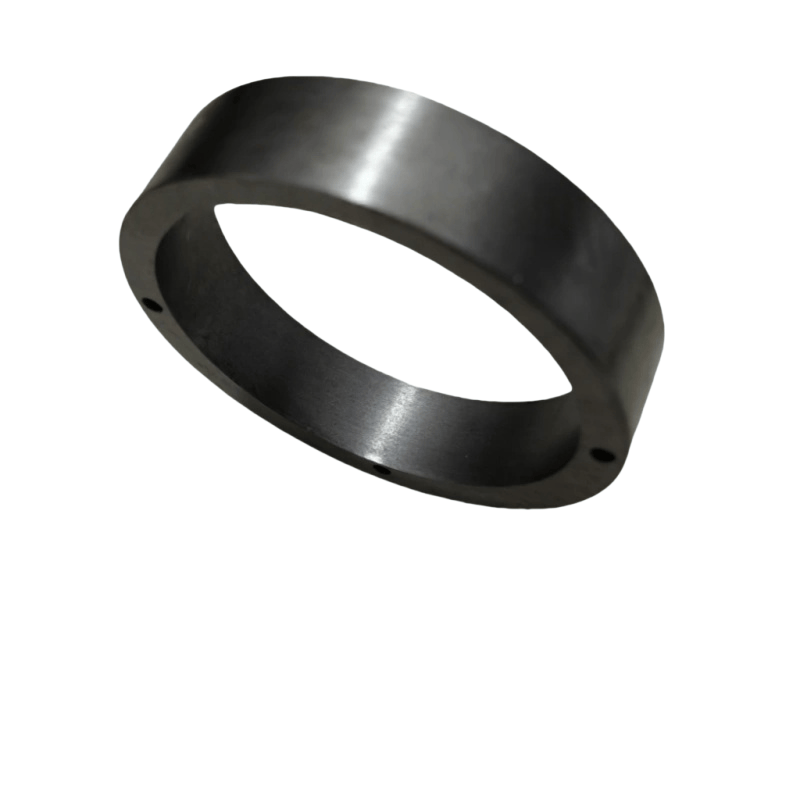

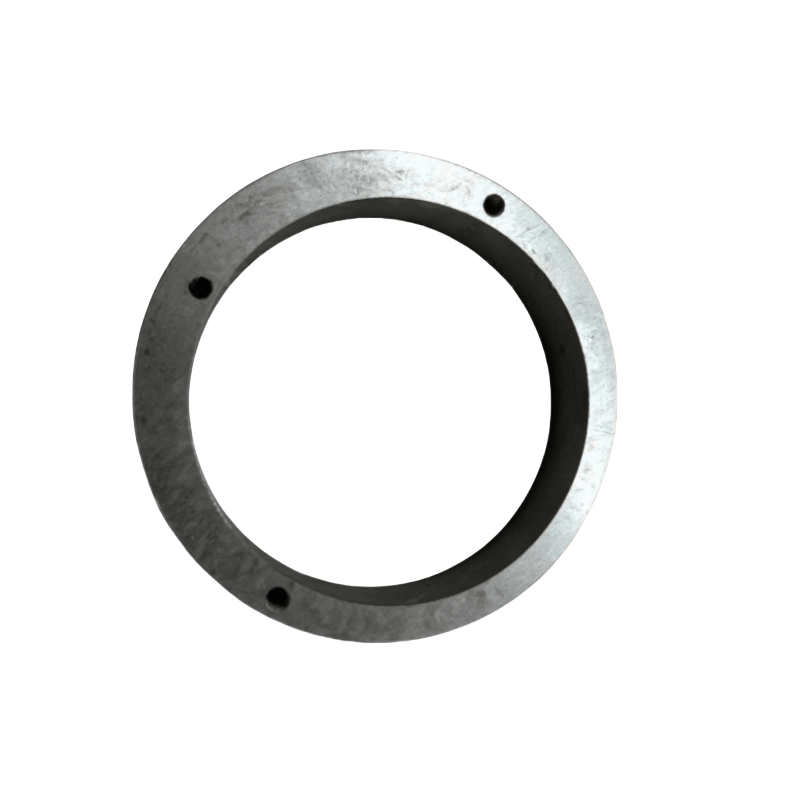

„Atlas Copco“ ekscentriškos žiedo pagrindinės funkcijos
Specialios sandarinimo dalys: ne apskritimuose oro kompresoriaus sąnariuose (pvz., Neapsolių jungties taškuose tarp cilindro korpuso ir galinio dangtelio ir netaisyklingų ertmių jungčių taškų), specialiojo formos žiedai užpildo tarpus ir pasiekia sandarinimą tiksliai suderinant kontaktinius paviršius, išvengiant dujų ar alyvos nuotėkio.
Tikslus padėties nustatymas ir riba: Specialiose komponentų, tokių kaip rotoriai, guoliai ir stūmokliai, montavimo padėtyse specialios formos žiedai gali apriboti komponentų ašinį ar radialinį poslinkį, užtikrinant jų judėjimą suprojektuotame diapazone ir išvengdami trikdžių kitoms dalims.
Buferis ir amortizavimas: kai kurie elastingos medžiagos specialios formos žiedai (pvz., Guma ar kompozicinės medžiagos) gali absorbuoti vibraciją ir šoką komponentų veikimo metu, mažindamas triukšmą ir nusidėvėjimą bei apsaugoti tikslias poravimosi dalis.
Vadovavimas ir palaikymas: nestandartinėse dalies judesio komponentų, tokių kaip stūmokliai ir slankikliai, trajektorijose, specialios formos žiedai gali užtikrinti stabilias nukreipiančias funkcijas, užtikrinant judesio tikslumą ir sklandumą.
Bendrieji tipai ir taikymo scenarijai
Uždaryti specialios formos žiedus
Struktūra: Skerspjūvis dažniausiai yra trapecijos, pleišto formos arba netaisyklingos formos su lūpomis, o medžiagos paprastai yra atsparios aliejui guma, politetrafluoretilen (PTFE) arba metalui dengtos kompozitinės medžiagos.
Taikymas: Specialios formos sandarinimo grioveliai ant varžto oro kompresoriaus galinio dangtelio, ne apskritimo sąnario paviršių tarp stūmoklio tipo oro kompresoriaus cilindro dangtelio ir cilindro korpuso, specialios alyvos separatoriaus sąsajos ir kt.
Savybės: Forma visiškai suderinta su sandarinimo grioveliu, pasiekiant sandarinimą per suspaudimo deformaciją, tinkančią nestandartiniams sandarinimo paviršiams.
Padėties nustatymo specialios formos žiedai
Struktūra: Dažniausiai pagaminta iš metalo (pvz., Anglies plieno, nerūdijančio plieno), skerspjūvis gali būti L formos, T formos ar pakeltas, su tiksliais matmenų nuokrypiais.
Taikymas: Dvigubo varžto rotoriaus ašinis padėtis, guolio sėdynės ir korpuso tarpo reguliavimas, komponentų atskyrimas karteryje ir kt.
Savybės: geras standumas, didelis matmenų tikslumas (tolerancija paprastai ≤ ± 0,02 mm), užtikrinant santykinės komponentų padėties tikslumą.
SPECIALIOS KONGTINIŲ ŽINIŲ BUFINIMAS
Struktūra: Pagaminta iš elastinių medžiagų (tokių kaip nitrilo guma, poliuretanas), skerspjūvis gali būti tuščiaviduris arba turi griovelius, turinčius tam tikrą suspaudimo talpą.
Taikymas: buferinės vietos tarp vožtuvo plokštelių ir vožtuvo sėdynių, tarp stūmoklio ir cilindro dangtelio, vibracijos linkusių komponentų jungčių taškai.
Savybės: gali absorbuoti smūgio energiją, sumažinti kietą kontaktą tarp metalinių dalių ir sumažinti triukšmą bei nusidėvėjimą.
Vadovaujantys specialios formos žiedai
Struktūra: Pagaminta iš susidėvėjimo atsparių medžiagų (tokių kaip vario lydinys, grafito užpilas ketaus), vidinė skylė arba išorinis apskritimas yra nestandartinių formų (pvz., Elipsinis, žiedo formos su pagrindiniais laiko tarpsniais).
Taikymas: Straipsnio stūmoklių, palaikančių ekscentriškų velenų dalis ir kt.
Savybės: Mažos trinties koeficientas, geras atsparumas dilimui, užtikrinant nestandartinių judesių trajektorijų sklandumą.
Pagrindiniai parametrai ir medžiagos
Pagrindiniai parametrai:
Formos matmenys: Turi būti visiškai suderinti su montavimo padėties ertme ar grioveliu, įskaitant specialios formos skerspjūvio matmenis (tokius kaip ilgis, plotis, kampas ir kt.).
Tolerancijos tikslumas: ypač poravimosi paviršių (pvz., Paralelizmo, statmenos) matmenų tolerancija ir formos tolerancija, o tai daro tiesioginę įtaką sandarinimo ar padėties nustatymo efektui.
Darbo atlikimas: Pasirinkite tinkamą medžiagą, pagrįstą darbo sąlygų reikalavimais (pvz., -20 ℃ ~ 150 ℃ dažnas, pasipriešinimas slėgiui 0,7 ~ 2MPa, atsparumas dilimui ir kt.).
Bendrosios medžiagos:
Metalinės medžiagos: anglies plienas (padėties nustatymui), nerūdijantis plienas (atsparumui korozijai), vario lydinys (skirtas atsparumui nusidėvėjimui), tinkamas didelio stiprumo ir didelio tikslumo scenarijams.
Nemetalinės medžiagos: aliejui atspari guma (sandarikliui, buferiui), politetrafluoretilenas (mažos trinties sandarinimui), kompozicinės medžiagos (tokios kaip metalas + guminis kompozitas, tvirtumo ir elastingumo derinimas).
Diegimo taškai
Diegimo atsargumo priemonės:
Specialiojo formos žiedo montavimo padėtis yra unikali, ir ji turi būti griežtai išdėstyta pagal surinkimo brėžinį, kad būtų išvengta montavimo klaidų ar netinkamo poslinkio (kai kurie specialios formos žiedai turi kryptingumą).
Prieš montuodami, išvalykite urvus ir priemaišas ant poravimosi paviršių. Dėl elastingo specialios formos žiedų venkite aštrių įrankių, kad sugriebtumėte ir sukeltumėte įbrėžimus ar ašaras. Už metalo specialios formos žiedus reikia atkreipti dėmesį į tarpusavio tarpą. Jei jie yra per įtempti, tai gali sukelti surinkimo sunkumus ar komponentų trukdymą; Jei jie bus per laisvi, tai paveiks padėties nustatymo tikslumą.
