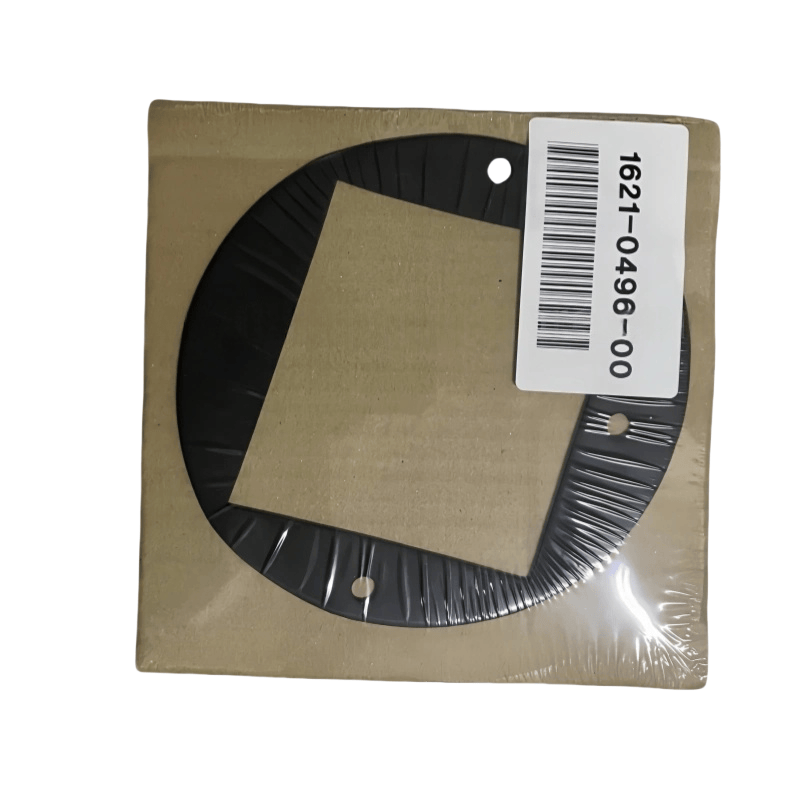

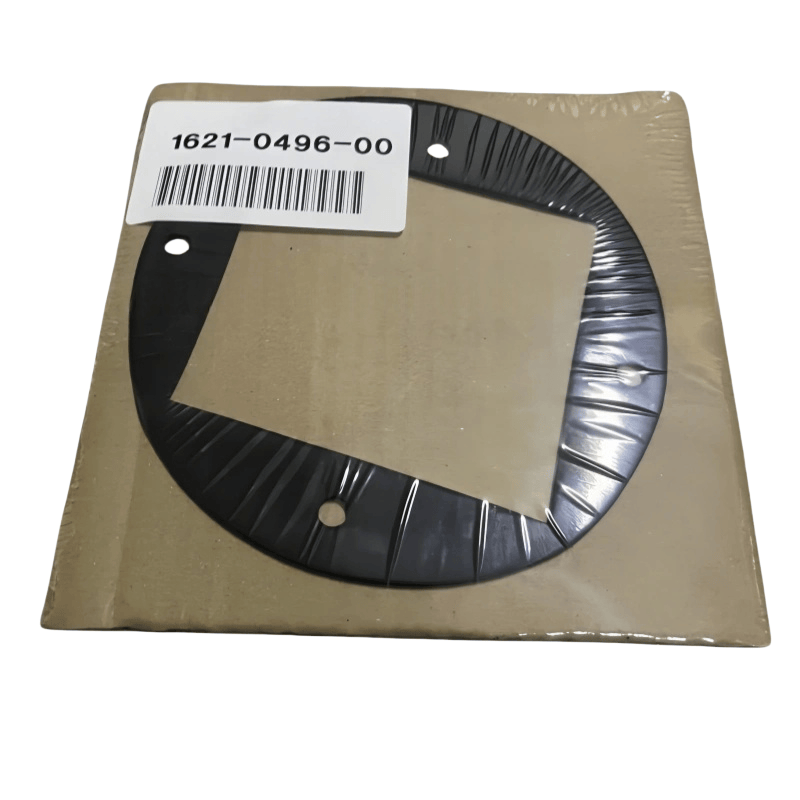

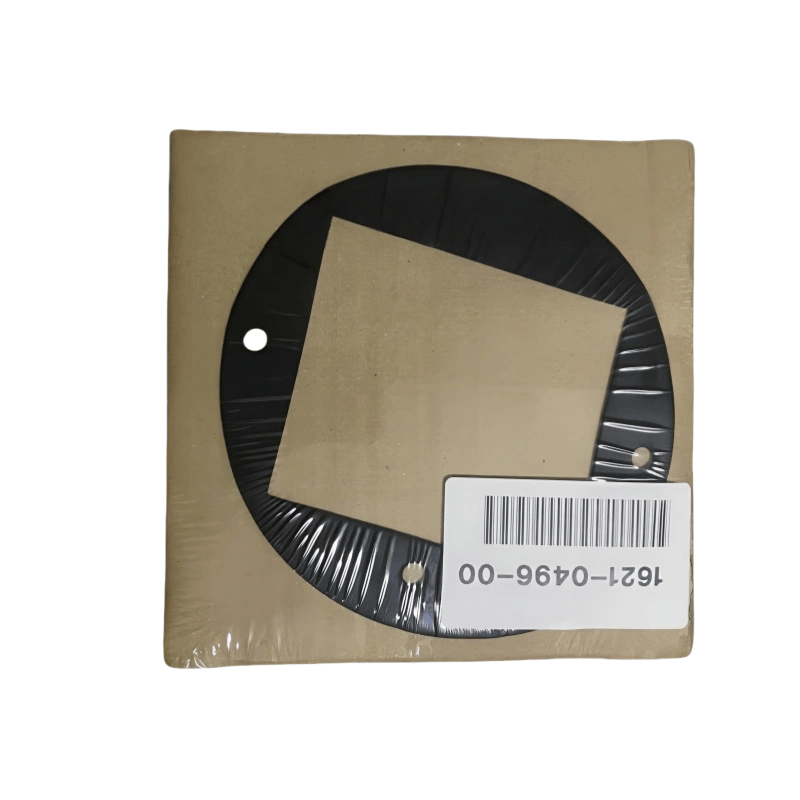

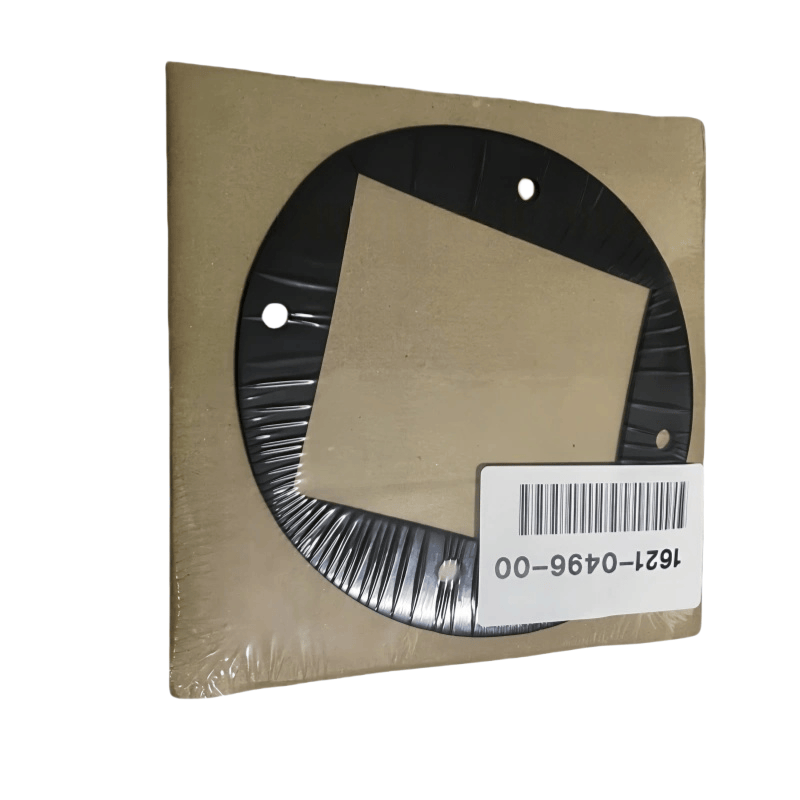

„Atlas Copco 1621049600“ pagrindinės funkcijos
Sandarinimas ir nuotėkio prevencija: per savo deformaciją (elastingą ar plastiką) jis užpildo dviejų poravimosi paviršių mikroskopinį netolygumą, kad būtų išvengta suslėgto oro nutekėjimo, tepimo aliejaus iš flanšų, galinių dangčių, vamzdžių sąsajų ir kt.
Buferis ir apsauga: sumažina tiesioginę trintį ir vibracijos šoką tarp jungčių komponentų (tokių kaip metalas ir metalas), apsaugo kontaktinius paviršius nuo įbrėžimų ar susmulkinimo.
Kompensacinės spragos: sugeria tarpo pokyčius poravimosi paviršiuose, kuriuos sukelia gamybos klaidos, surinkimo nuokrypiai ar temperatūros kitimai, palaikant stabilų sandarinimo efektą.
Vienodas jėgos pasiskirstymas: svyruoja varžtų ar tvirtinimo elementų slėgis tolygiai ant poravimosi paviršių, vengiant per didelio vietinio streso, sukeliančio komponentų deformaciją.
Bendrieji tipai ir taikymo scenarijai
Remiantis medžiagomis ir struktūromis, ji daugiausia suskirstyta į šias kategorijas:
Guminės tarpinės
Medžiaga: nitrilo guma (atspari aliejai), fluoro guma (atspari aukštai temperatūrai, cheminė korozija), silikono guma (atspari aukštai ir žemai temperatūrai) ir kt.
Savybės: geras elastingumas, puikus sandarinimo efektyvumas, tinkamas žemam slėgiui (≤1MPa), normaliam temperatūros ar vidutinės temperatūros scenarijams.
Programos: alyvos aušintuvo sąsajos, vandens vamzdžių jungtys, žemo slėgio flanšo poravimosi paviršiai, stebėjimo langų sandarikliai ir kt.
Metalinės tarpinės
Medžiaga: Vario, aliuminio, mažai anglies dioksido plieno, nerūdijančio plieno ir kt. Tipas:
Plokščios poveržlės: naudojamos metalinių komponentų sąnario paviršiams, siekiant sustiprinti ir paskirstyti slėgį;
Pavarų skalbimo mašinėlės: ant paviršiaus turėkite žiedo formos dantis, siekdami sandarinimo dantų deformacijomis, tinkamais vidutinio ir aukšto slėgio scenarijams;
Bangos poveržlės: turi tam tikrą elastingumą ir gali kompensuoti spragų pokyčius, tinkančius vibracijos srityse.
Programos: aukšto slėgio cilindro kūno flanšai, aliejinių dujų separatoriaus galiniai dangteliai, pagrindinės veleno sandarinimo sėdynės ir kt., Aukšto slėgio vietose.
Sudėtinės poveržlės
Struktūra: Metalo karkasai (pvz., Vario, nerūdijantis plienas), padengtas guminiu, asbestu ar grafito sandarinimo medžiagomis, balansuojant metalo stiprumą ir ne metalo sandarinimo efektyvumą.
Savybės: atspari aukšto slėgio (iki 10MPa ar daugiau), atspari aukštai temperatūrai, tinkama sudėtingoms darbo sąlygoms.
Programos: Sraigtinis mašinos pagrindinis dangtelis, aukšto slėgio vožtuvų flanšai, jungties dalys tarp alyvos dujų separatorių ir cilindrų.
Asbesto / ne asbesto poveržlės
Medžiaga: asbestas (tradicinė medžiaga, palaipsniui keičiama dėl aplinkos problemų) arba ne asbesto pluošto (pvz., Stikliniai pluoštai, aramidiniai pluoštai), kartu su guma.
Savybės: Geras šiluminis pasipriešinimas (-50 ℃ ~ 200 ℃), mažos išlaidos, tinkamos vidutinio ir žemo slėgio sandarikliui.
Programos: senų stūmoklinių mašinų cilindrų dangteliai, išmetimo vamzdžių flanšai ir kt.
Pagrindiniai parametrai ir pasirinkimas
Dydžio parametrai: Vidinis skersmuo, išorinis skersmuo, storio reikia griežtai suderinti su varžtų skylėmis ir jungties dalies flanšo matmenimis, per dideli sukels montavimo sunkumus, per maža neuždengs sandarinimo paviršiaus.
Darbinis slėgis: Žemas slėgis (≤1MPa) gali pasirinkti gumos arba ne asbesto poveržles; Vidutinio ir aukšto slėgio (1 ~ 10MPa) reikia pasirinkti metalines ar kompozicines poveržles.
Darbinė temperatūra: Normali temperatūra (-20 ℃ ~ 80 ℃) gali pasirinkti nitrilo gumos poveržles; Aukšta temperatūra (80 ℃ ~ 200 ℃) turi pasirinkti fluororubber, metalo ar grafito kompozicines poveržles.
Medijos suderinamumas: suderintas su kontaktine terpe (orais, tepimo alyva, aušinimo skysčiu ir kt.), Tokie kaip nitrilo guma, skirta aliejui atspariems scenarijams, fluorubberui ar nerūdijančiam plienui, kad būtų atsparūs korozijai atsparūs scenarijai.
Įdiegimo ir priežiūros taškai
Paruošimas prieš diegimą:
Nuvalykite aliejaus dėmes, rūdis, šurmulius ant sąnario paviršiaus, įsitikinkite, kad paviršius yra plokščias ir švarus;
Patikrinkite, ar poveržlėse yra įtrūkimų, pažeidimų ar senėjimo (pvz., Grūdintos gumos poveržlės) ir nenaudokite tų, kurie yra nekvalifikuoti.
Teisingas diegimas:
Skalbyklės turėtų būti sutelktos ir dedamos, kad būtų užtikrintas visiškas sandarinimo paviršiaus padengimas, venkite poslinkio, sukeliančio vietinį nutekėjimą;
Tvirtindami varžtus, užtepkite vienodą jėgą (įstrižainės seka), venkite per daug laikydami, o tai gali sutriuškinti poveržles ar pertvarko, dėl kurių gali būti prastas sandarinimas;
Prieš montuodami metalines poveržles
