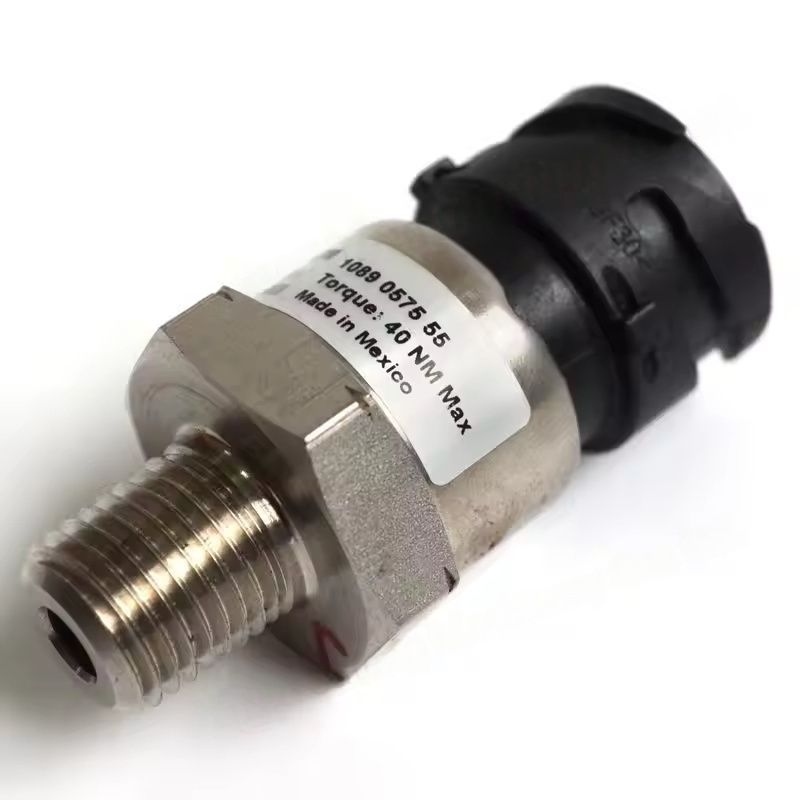

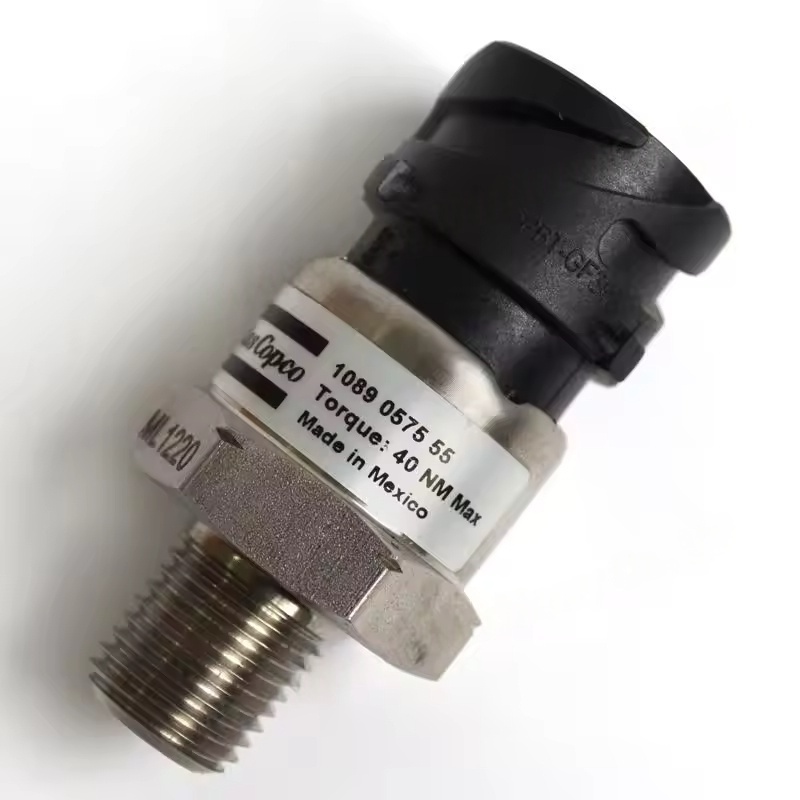

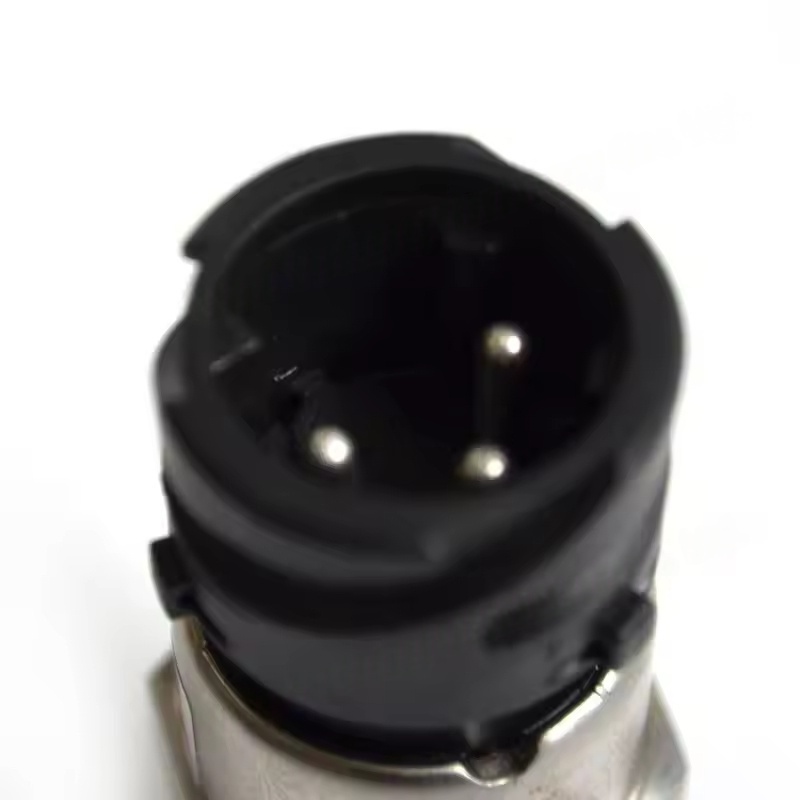

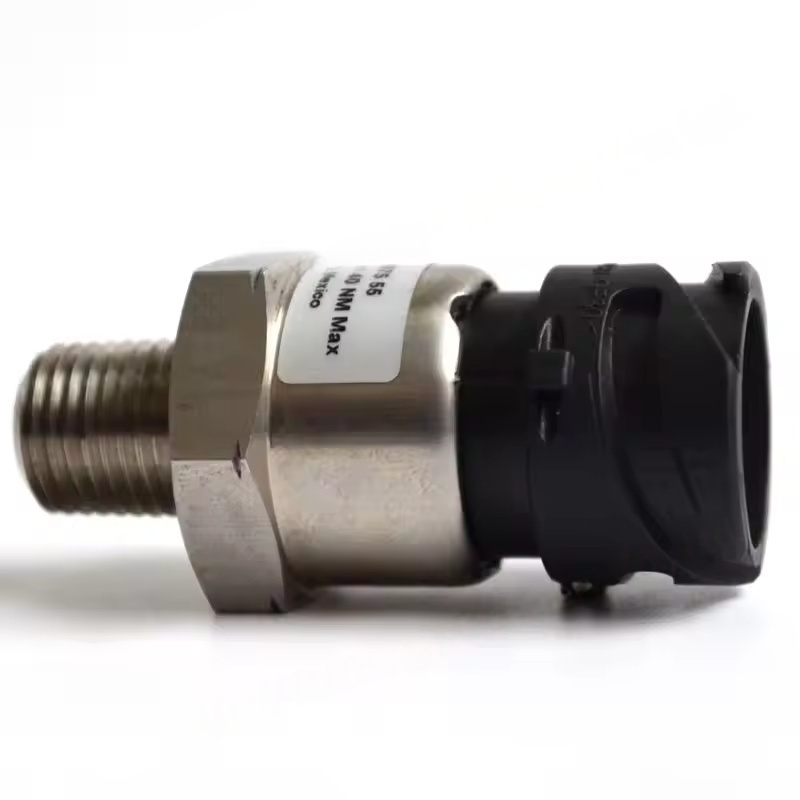

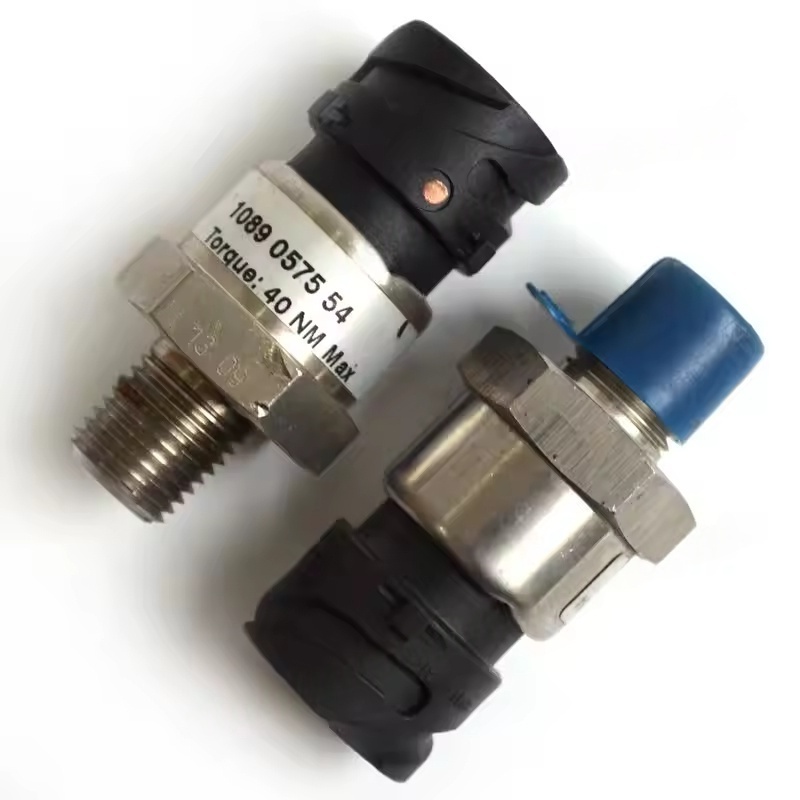

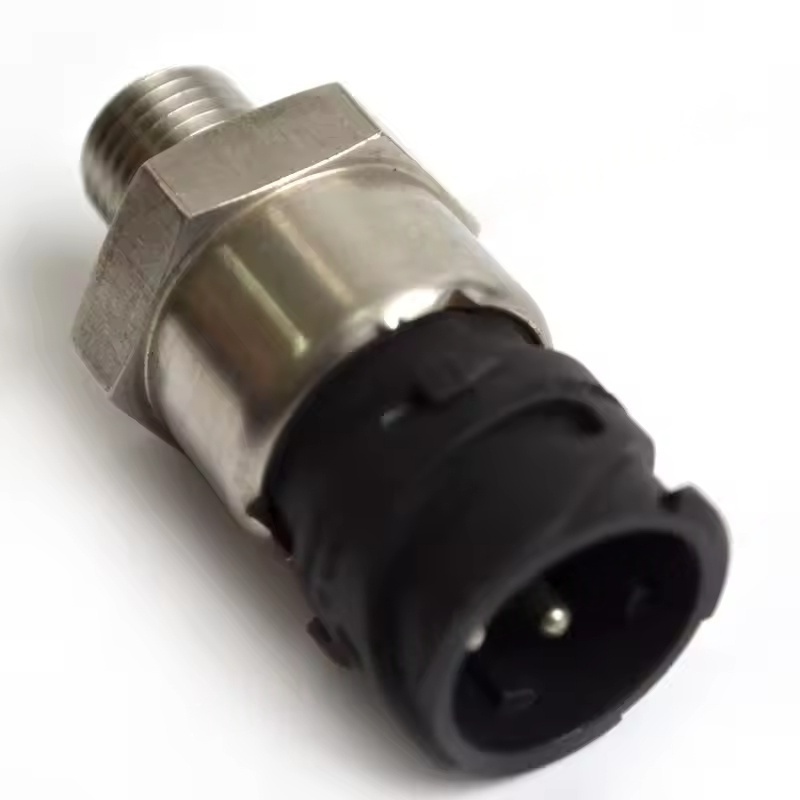

„Atlas Copco“ varžtų oro kompresorius Specializuotas slėgio jutiklis
1. Pagrindinės funkcijos ir vaidmenys
Slėgio stebėjimas ir grįžtamasis ryšys: Slėgio verčių realiojo laiko nustatymas skirtingose oro kompresoriaus dalyse (pvz., 0-16BAR, 0-25BAR ir kt., Bendrieji diapazonai), užtikrinant valdymo sistemos duomenų pagrindą, kad būtų užtikrintas stabilus veikimas nustatyto slėgio diapazone.
Apsauga nuo saugos: Kai slėgis viršija saugos slenkstį (pvz., Verslo slėgį), jis siunčia signalą valdikliui, suaktyvindamas išjungimą ar iškrovimo apsaugą, kad būtų išvengta įrangos pažeidimo dėl per didelio slėgio.
Intelektualusis valdymas: bendradarbiauja su PLC valdymo sistema, kad pasiektų automatinį pakrovimą/iškrovimą, dažnio reguliavimą ir kitas funkcijas. Pvz., Kai vamzdyno slėgis pasiekia viršutinę ribą, jutiklio signalas suaktyvina kompresorių, kad iškrautų; Kai slėgis sumažėja iki apatinės ribos, jis sukelia pakrovimą, taip taupo energiją ir sumažina suvartojimą.
2. Taikomi modeliai ir specifikacijos
Taikoma serija: plačiai naudojama GA, ZR, ZT, GHS ir kitose pagrindinėse sraigtinių oro kompresorių serijose. Skirtingi modeliai atitinka skirtingus diegimo matmenis, sąsajos tipus (tokius kaip G1/4 srieginė sąsaja, M12 ir kt.) Ir signalo išvesties metodai.
Signalo tipas: Įprasti išvesties signalai yra 4-20 mA srovės signalas (stiprūs gebėjimai prieš sąveiką, tinkami perduoti tolimesniam perdavimui) arba 0-10 V įtampos signalas. Kai kurie intelektualūs jutikliai palaiko „Modbus“ ir kitus skaitmeninio ryšio protokolus.
Matavimo terpė: Skirta suslėgtam orui, alyvų dujų mišiniams ir kt., Korpuso ir jutimo elementui naudojami atsparios alyvai, temperatūrai atsparios medžiagos (pvz., Nerūdijančio plieno 316L), prisitaikant prie alyvos rūko ir temperatūros aplinkos kompresoriaus viduje (-20 ~ 85 ℃).
3. Įprasti gedimai ir pakeitimo scenarijai
Gedimų apraiškos:
Nenormalus slėgio ekranas (pvz., Dreimė vertė, nėra signalo, nenuoseklios rodymo vertė su faktiniu slėgiu).
Dažnas oro kompresoriaus pakrovimas/iškrovimas, nesugebėjimas pasiekti nustatyto slėgio ar netikėto išjungimo.
Laisvas jutiklio laidai, sąsajos nutekėjimas ar apvalkalo pažeidimas.
Pakaitinis laikas: Kai jutiklis demonstruoja aukščiau pateiktus gedimus ir buvo atmesta laidų ar vamzdynų problemos, būtina jį greitai pakeisti; Rekomenduojama reguliariai kalibruoti (paprastai 1–2 metus) ir pakeisti, jei tikslumo nepakanka po kalibravimo.
4. Pakeitimo ir diegimo patarimai
Paruošimas prieš diegimą:
Išjunkite mašiną ir atleiskite sistemos slėgį, nukirpkite maitinimo šaltinį, užtikrindami saugumą veikimo metu.
Patvirtinkite, kad naujasis jutiklio modelis atitinka originalią dalį (skaitykite įrangos vadove arba senosios dalies numerį) ir patikrinkite, ar sąsajos sriegiai, sandarinimo žiedai yra nepažeisti.
Pakaitiniai veiksmai:
Nuimkite senojo jutiklio laidų gnybtus (įrašykite laidų seką, kad išvengtumėte laidų klaidų).
Norėdami atsukti seną jutiklį, naudokite veržliaraktį, išvalykite montavimo sąsajos sandarinimo paviršių, patikrinkite, ar nėra šiukšlių ar pažeidimų.
Apvyniokite naujojo jutiklio sandarinimo sriegį juostele (arba naudokite atitinkamą sandarinimo žiedą), priveržkite jį iki nurodyto sukimo momento (paprastai 15-25N · m), užtikrindami, kad nėra nuotėkio.
Prijunkite signalo linijas originalioje laidų sekoje, užtikrindami tvirtą ryšį ir gerą izoliaciją.
Derinimas ir patikrinimas:
Pradėję mašiną, stebėkite, ar valdiklio rodoma slėgio vertė atitinka tikrąjį slėgį (palyginti su slėgio matuokliu).
Išbandykite oro kompresoriaus pakrovimo/iškrovimo procesą, kad patvirtintumėte normalią slėgio valdymo logiką ir nenormalų aliarmą.
