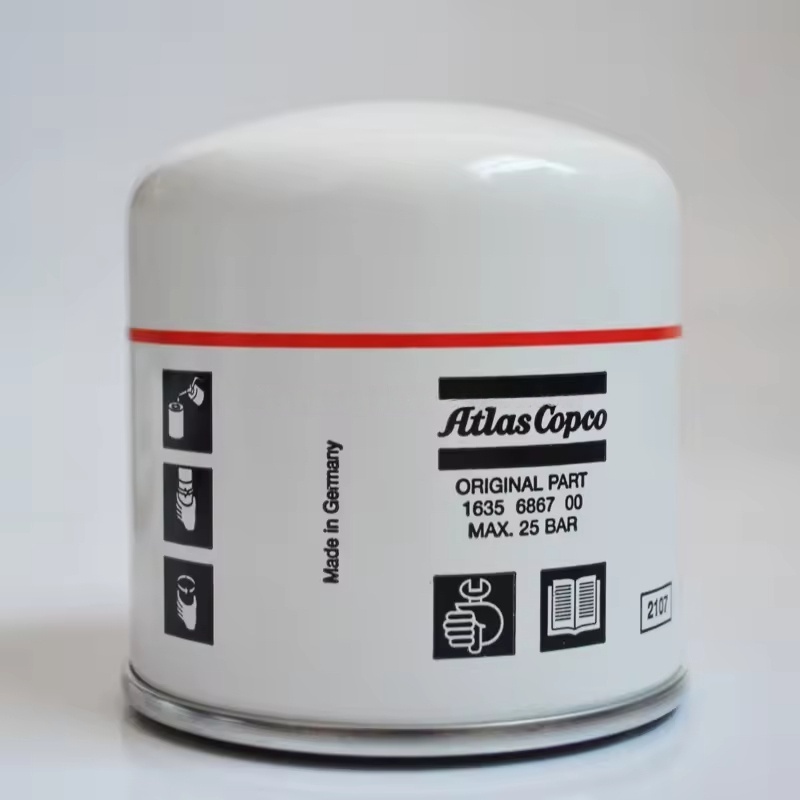

I. Atlaso „Copco“ oro kompresoriaus alyvos filtrų struktūros ir filtravimo principas

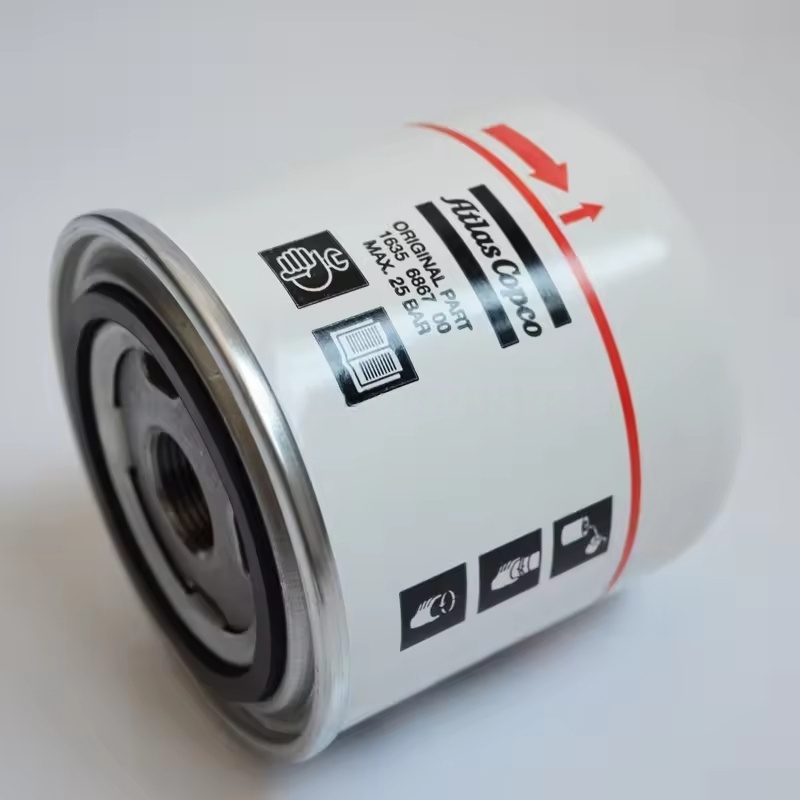

Šerdies struktūra: sudaryta iš išorinio apvalkalo (metalo arba aukšto stiprumo plastiko), filtro elemento (filtro medžiagos), patikrinkite vožtuvą ir apėjimo vožtuvą.
Filtro elementas: dažniausiai priima kompozicinę stiklo pluošto kompozicinio filtravimo popieriaus arba metalinio tinklo + filtravimo popieriaus struktūrą, kurio filtravimo tikslumas paprastai yra 10–20 μm, galintis efektyviai perimti mažas priemaišas.
Patikrinkite vožtuvą: užkerta kelią tepimo alyvos grąžinimui iš filtro išjungimo metu, užtikrinant greitą tepimo nustatymą, kai mašina prasidės kitą kartą.
Aktualų vožtuvas: automatiškai atsidaro, kai užkimštas filtro elementas (slėgio skirtumas viršija 0,2–0,3 MPa), leidžiantis neužlieti tepimo alyvos laikinai praeiti pro šalį, kad mašina nenaudotų šlifavimo dėl alyvos trūkumo.
Darbo procesas: tepimo alyva patenka į filtrą iš pagrindinės mašinos alyvos grandinės, praeina per filtravimo elementą filtravimui, o švarus alyvas grįžta į mašinos tepimo sritį per išleidimo angą, o priemaišos išlaikomos filtro elemente.
Ii. Taikomi modeliai ir specifikacijos
Specialūs modeliai yra sukurti skirtingiems oro kompresorių, tokių kaip GA serijos (GA11-GA550), ZR alyvos serijos, ZT kintamųjų dažnių serijos ir kt., Reikia pasirinkti atsižvelgiant į specifinės mašinos tepimo alyvos srautą ir sąsajos dydį (sriegių specifikacijos, tokios kaip M22 × 1,5, 4/4 ir kt.).
Pavyzdžiui, kompaktiški alyvos filtrai paprastai naudojami mažoms sraigtinėms mašinoms, o dideliuose įrenginiuose naudojami sunkiųjų alyvos filtrai, turintys didelį srautą ir dulkių talpą, kad užtikrintų, jog filtravimo efektyvumas atitinka mašinos reikalavimus.
Iii. Pakaitinio ciklo ir sprendimo kriterijai
Reguliarus ciklas: Rekomenduojama pakeisti kartą per 2000–4000 valandų, sinchronizuojant su tepimo aliejaus pakeitimu (naujoji alyva turi būti pakeista prieš įpilant naujos alyvos, kad naujos alyvos būtų užterštos senomis filtrų priemaišomis).
Ankstyvieji pakeitimo scenarijai:
Kai metalinės šiukšlės tepimo aliejuje žymiai padidėja dėl mašinos susidėvėjimo.
Kai slėgio skirtumas prieš ir po alyvos filtro viršija nurodytą vertę (paprastai 0,2 MPa), dažniausiai atsidaro aplinkkelio vožtuvas (gali būti nustatomas naudojant mašinos aliarmą).
Kai veikimo aplinka yra atšiauri (pvz., Aukštos dulkės ir aukšta temperatūra), todėl tepimo aliejus blogėja per anksti.
Iv. Pagrindiniai pakeitimo taškai
Saugos paruošimas: išjunkite ir atjunkite maitinimo šaltinį, atleiskite slėgį alyvos grandinėje, palaukite, kol mašina atvės iki normalios temperatūros, ir padėkite alyvos surinkimo indą po alyvos filtru.
Senojo filtro išardymas: naudokite specialų veržliaraktį, kad atsuktumėte seną alyvos filtrą prieš laikrodžio rodyklę. Atkreipkite dėmesį į likusio tepimo aliejaus lašėjimą, kad išvengtumėte aplinkos taršos.

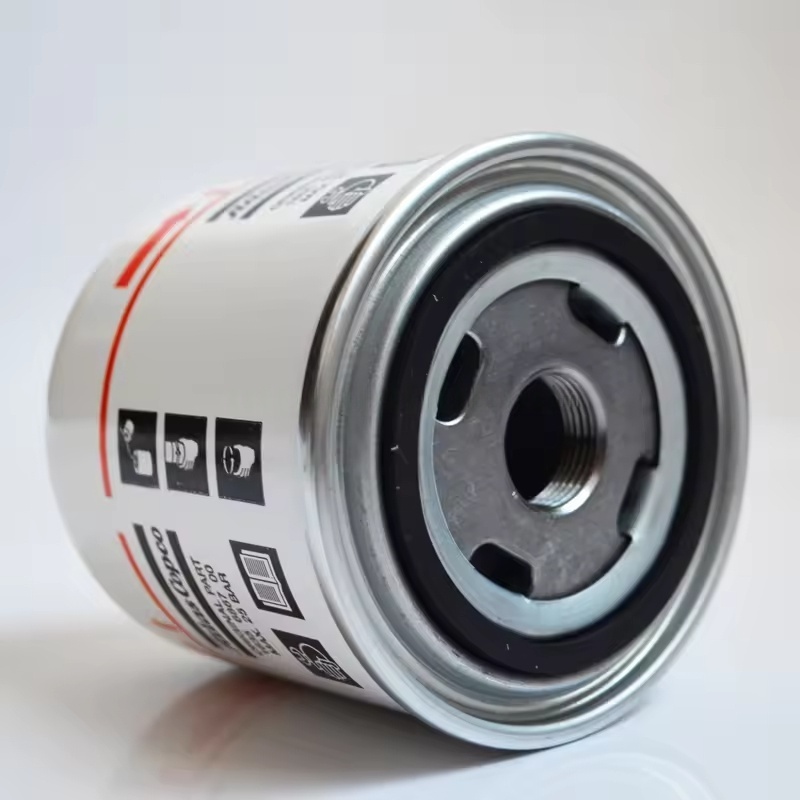

Valymas ir patikrinimas: Nuvalykite alyvos filtro pagrindo sandarinimo paviršių, patikrinkite priemaišas, įbrėžimus ar deformaciją, kad užtikrintumėte patikimą sandariklį.
Naujo filtro diegimas:
Ant naujojo alyvos filtro guminio sandarinimo žiedo užtepkite nedidelį kiekį naujos tepimo alyvos (siekiant padidinti sandarinimo našumą).
Rankiniu būdu prisukite naują alyvos filtrą, kol sandarinimo žiedas liečiasi su pagrindu, tada priveržkite jį 1/2-3/4 posūkiais (pagal nurodytą mašinos sukimo momentą, paprastai 25-35 N · m), vengiant pervargimo ir sugadindami sriegius ar sandarinimo žiedą.
Patikrinkite ir patvirtinkite: įpilkite naujos alyvos į nurodytą lygį, pradėkite mašiną 5–10 minučių, patikrinkite, ar nėra alyvos nutekėjimo, kai reikia jungtis tarp alyvos filtro ir pagrindo, ir stebėkite, ar alyvos slėgis yra normalus.
