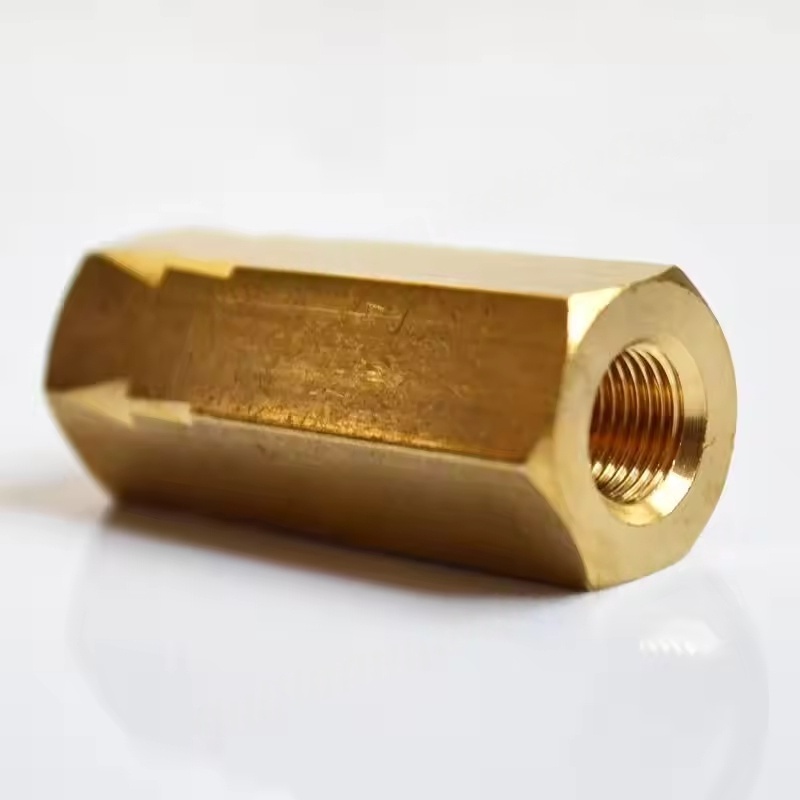

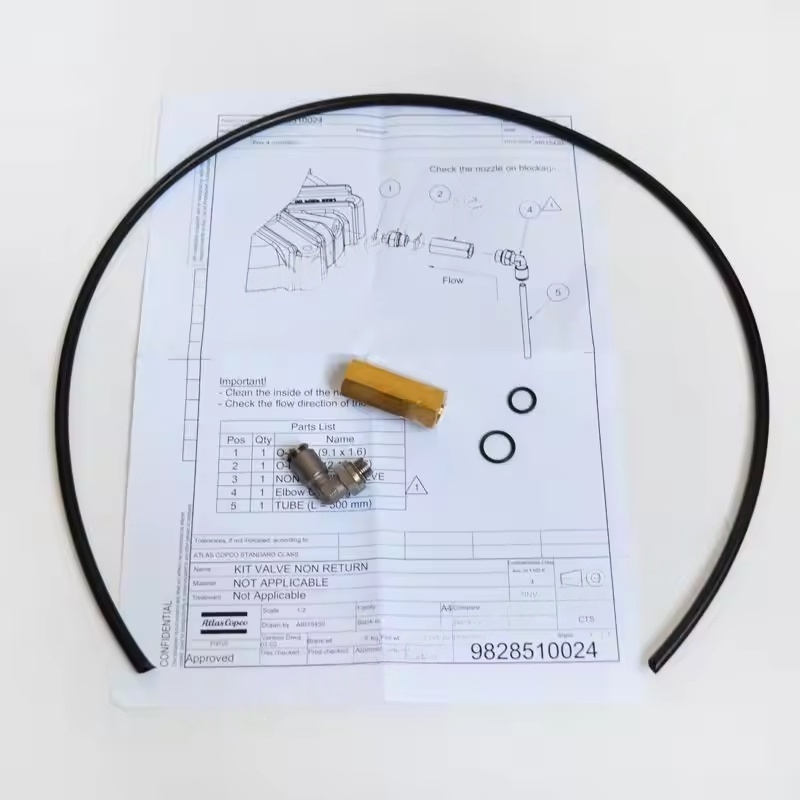

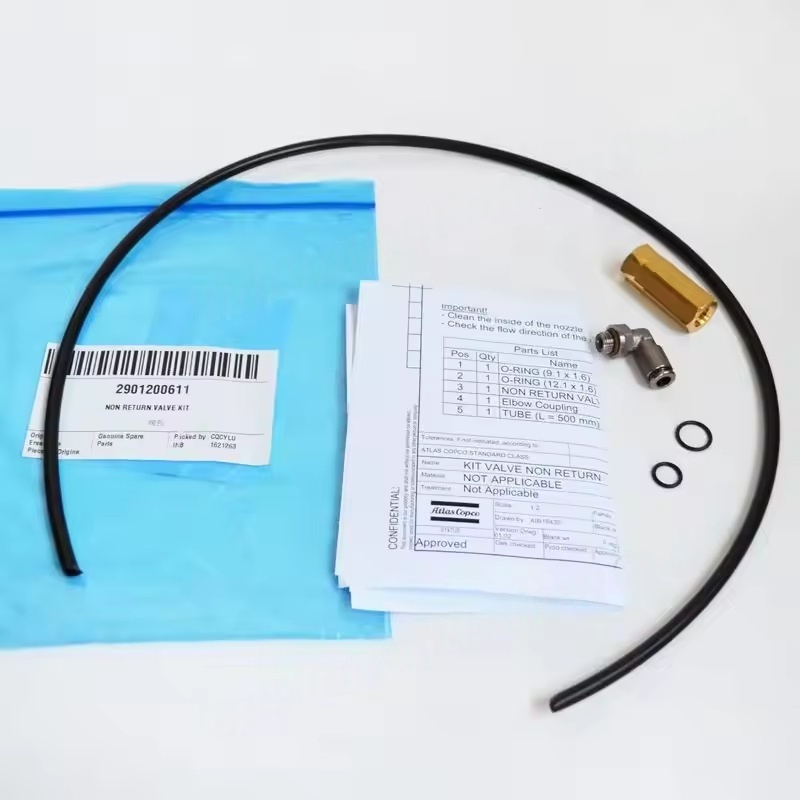

1. Oro kompresoriaus negrąžinimo vožtuvo vožtuvo korpusas
Funkcija: Kaip viso mazgo išorinis apvalkalas, jis pritaiko vidinius šerdies komponentus ir jungiasi vamzdynus.
Medžiaga: Pasirinkta atsižvelgiant į darbinį slėgį ir vidutines savybes, įprastos medžiagos yra ketaus (tinkamos žemo slėgio sąlygoms), liejamas plienas (vidutinio stiprumo slėgis) ir nerūdijantis plienas (korozinei aplinkai, tokioms kaip maisto ir farmacijos pramonė).
Struktūra: Paprastai tiesus ar dešiniojo kampo tipas yra skysčio kanalai viduje, kad būtų užtikrintas sklandus oro srauto praėjimas.
2. Oro kompresoriaus negrąžinimo vožtuvo vožtuvo šerdies (vožtuvo diskas)
Funkcija: valdo oro srauto kryptį, leidžiančią tik vienpusį srautą (nuo oro kompresoriaus lizdo iki laikymo rezervuaro ar pasroviui vamzdynų) ir užkirsti kelią atvirkštiniam srautui.
Bendrieji tipai:
Lifto tipo vožtuvo šerdis: juda aukštyn ir žemyn išilgai vožtuvo kėbulo ašies, turi gerą sandarinimo našumą, tinkamą mažo skersmens vamzdynams.
Pasukimo tipo vožtuvo šerdis: atidaroma sukdamasis aplink vyrio ašį, turi mažą pasipriešinimą, tinkamą aukšto srauto, didelio skersmens scenarijams.
Rutulinio tipo vožtuvo šerdis: rutulio savivertės ar spyruoklinės jėgos sandarikliai turi paprastą struktūrą ir greitą atsaką.
Medžiaga: Dažniausiai pagaminta iš susidėvėjimo atsparių metalų (tokių kaip žalvaris, kaliojo geležies), kai kurie aukšto tikslumo scenarijai naudoja inžinerinį plastiką (pvz., Politetrafluoretileną), kad padidintų sandarinimo efektyvumą.
3. Oro kompresoriaus negrąžinimo vožtuvo mazgo sandarinimo komponentai
Funkcija: užtikrina, kad hermetiškumas, kai vožtuvo šerdis liečiasi su vožtuvo sėdyne, užkirsdamas kelią nuotėkiui.
Bendrosios medžiagos:
Nitrilo buadienos guma (NBR): geras atsparumas aliejui, tinkamas įprastoms oro kompresorių sistemoms.
Fluororubber (FKM): atspari aukštai temperatūrai ir cheminei korozijai, tinkančiai aukštai temperatūrai ar specialiajai vidutinei aplinkai.
Metalo sandarinimo paviršius: pasiekia sandarinimą per tiksliai apdirbtus metalinius kontaktinius paviršius, tinkančius aukšto slėgio, aukštos temperatūros sąlygoms.
4. Oro kompresoriaus negrąžinimo vožtuvo rinkinio spyruoklės
Funkcija: užtikrinkite atšokimo jėgą, kad vožtuvo šerdis būtų tvirtai prilipę prie vožtuvo sėdynės, kai nėra oro srauto, pasiekiant sandarinimą.
Charakteristikos: Spyruoklės elastingumas turi atitikti sistemos darbinį slėgį - per didelis elastingumas padidins oro srauto atsparumą, per mažai gali sukelti prastą sandarinimą.
Medžiaga: paprastai pagaminta iš nerūdijančio plieno, kad būtų išvengta rūdžių ir gedimo drėgnoje ar riebioje aplinkoje.
5. Oro kompresoriaus negrąžinimo vožtuvo vožtuvo sėdynė
Funkcija: sudaro sandarinimo porą su vožtuvo šerdimi, nes tai yra pagrindinis kontaktinis paviršius, kad būtų išvengta atvirkštinio oro srauto.
Funkcijos: paviršius turi būti tiksliai apdirbtas (pvz., Plifavimas), kad būtų užtikrintas pritaikymas vožtuvo šerdyje, kai kurios vožtuvo sėdynės gali būti pakeistos, kad būtų lengva prižiūrėti.

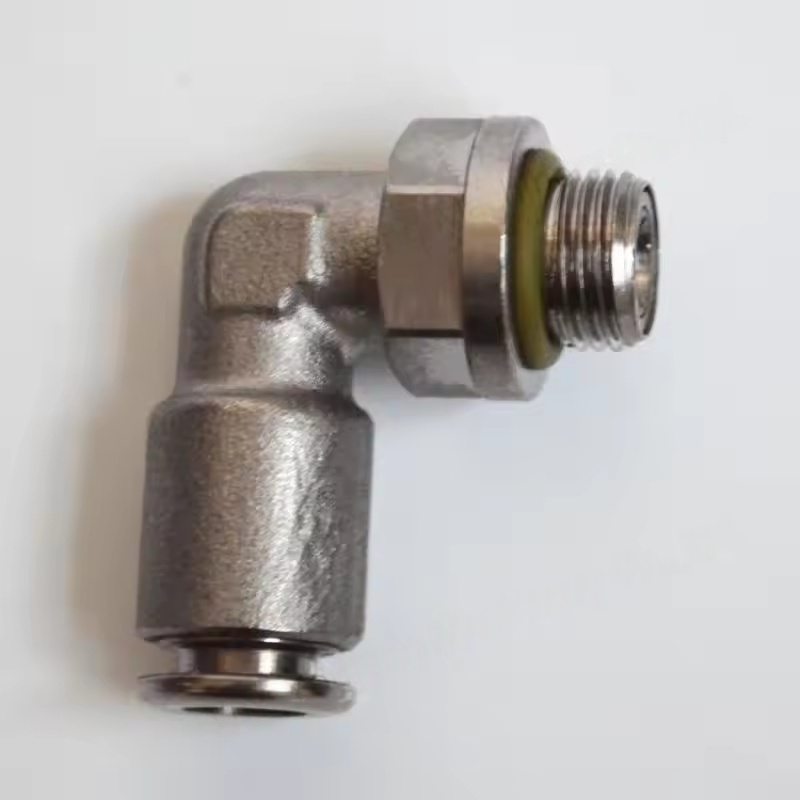

6. Oro kompresoriaus negrąžinimo vožtuvo mazgo jungčių sąsajos
Funkcija: sujungia oro kompresoriaus išmetimo prievadą su pasroviui vamzdynais (pvz., Sandėliavimo rezervuarais, džiovintuvais ir kt.).
Bendros formos:
Srieginės sąsajos (vidinis sriegis / išorinis sriegis): pvz., G sriegis, NPT sriegis, tinkamas mažiems skersmenims (≤dn50).
Flanšo sąsajos: tinkamos didelio skersmens vamzdynams, užtikrinant tvirtą ryšį ir stiprų sandarinimą.
Suvirinimo sąsajos: tinkamos aukšto slėgio, didelio vibracijos scenarijams, reikalaujant profesionalios suvirinimo įrengimo.
Oro kompresoriaus negrąžinimo vožtuvo mazgo pagrindinės funkcijos
Užkirsti kelią atgalinei srautui: neleidžia suslėgtam orui laikymo rezervuarui tekėti atgal į pagrindinį oro kompresoriaus bloką, kai jis sustabdomas, vengiant pagrindinio bloko ar tepimo alyvos, nukreiptos į cilindrą, atvirkštinį sukimąsi.
Apsaugokite sistemą: apsaugo nuo kondensato vandens ar priemaišų nuo pasroviui esančios įrangos (pvz., Džiovintuvų, filtrų) nuo tekėjimo atgal į oro kompresorių, sumažinant gedimo riziką.
Išlaikykite sistemos slėgį: užtikrina slėgio stabilumą laikymo rezervuare po išjungimo, vengiant dažnai paleisti oro kompresorių.
