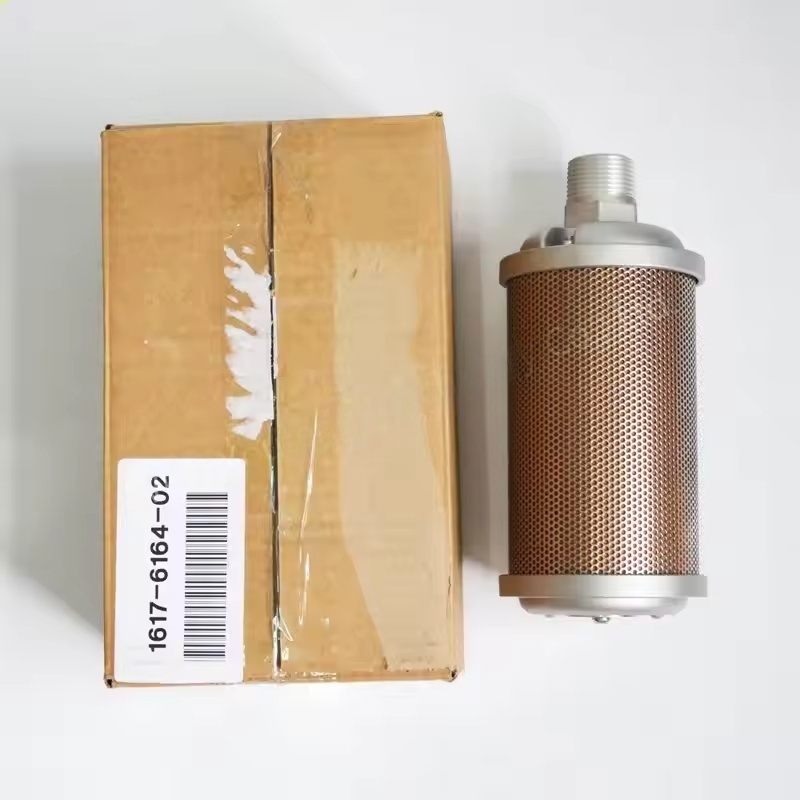

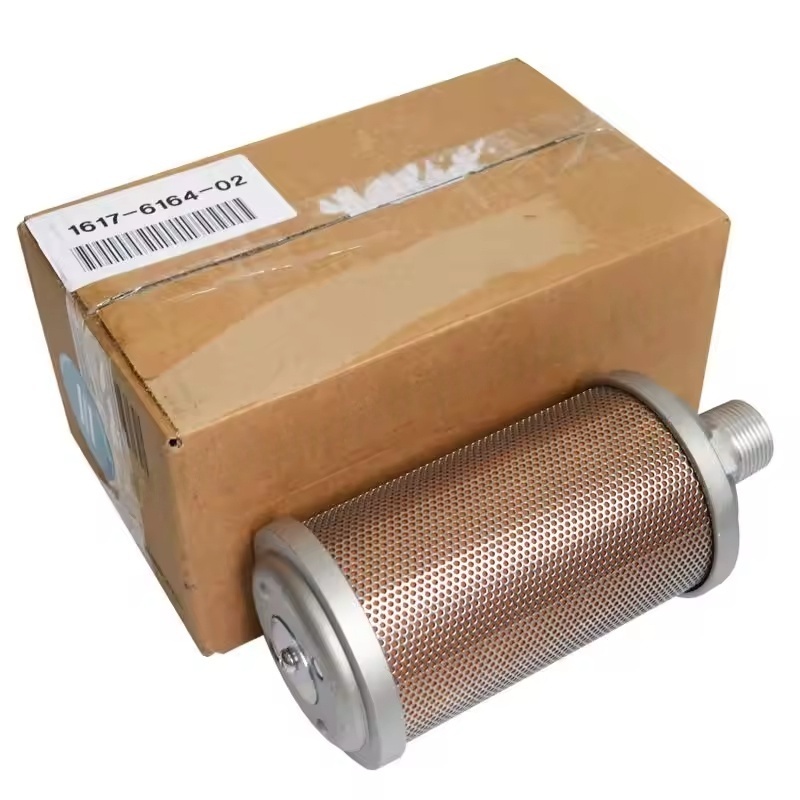

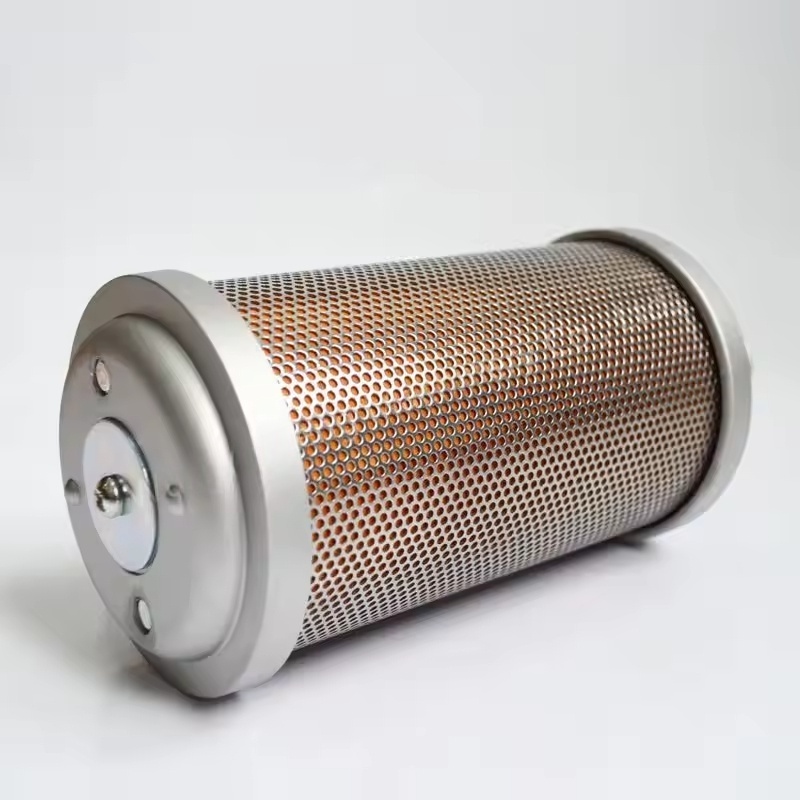

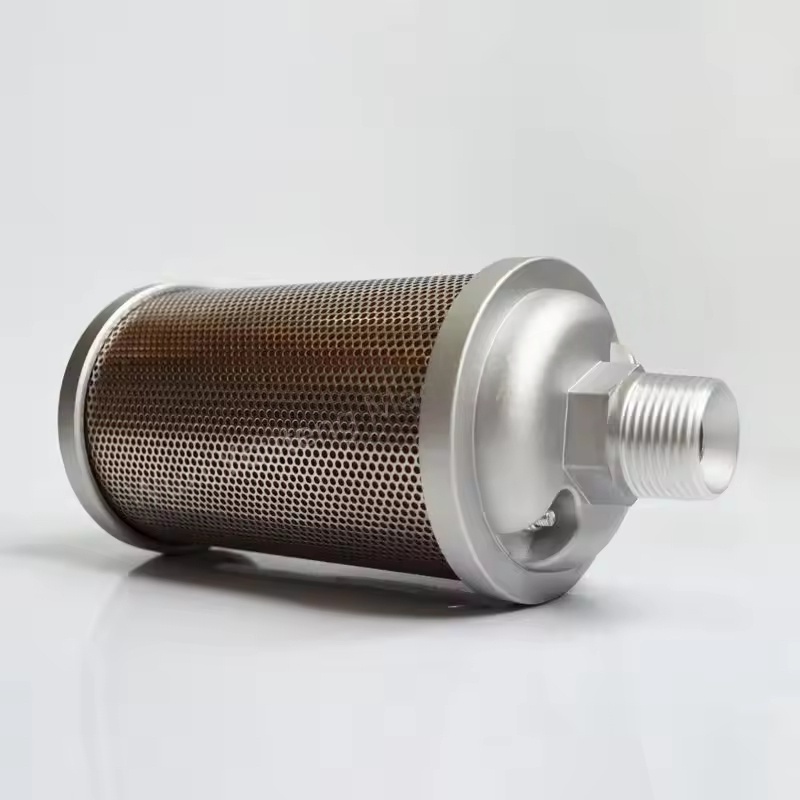

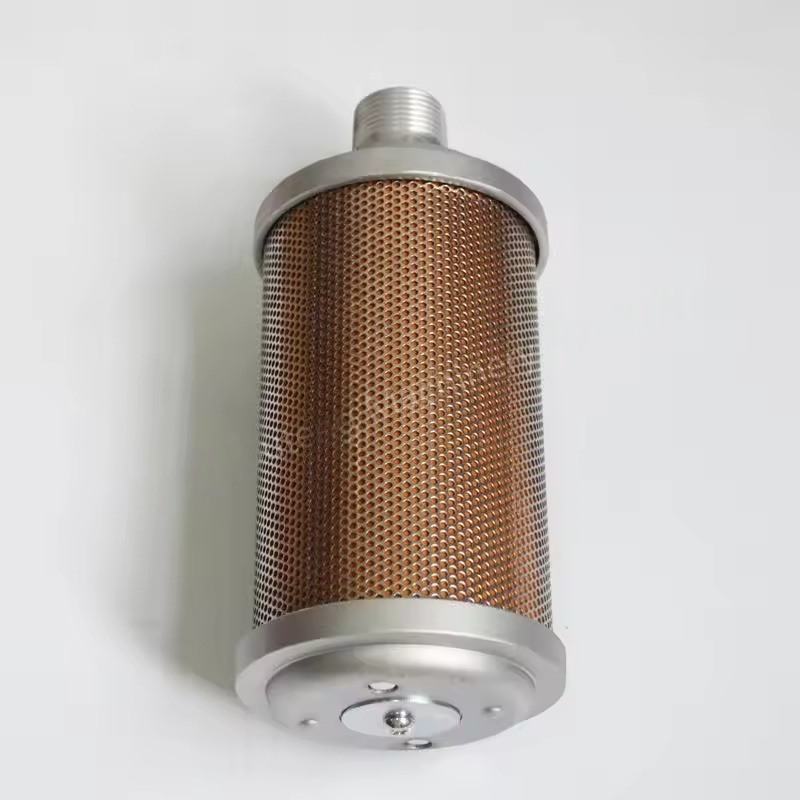

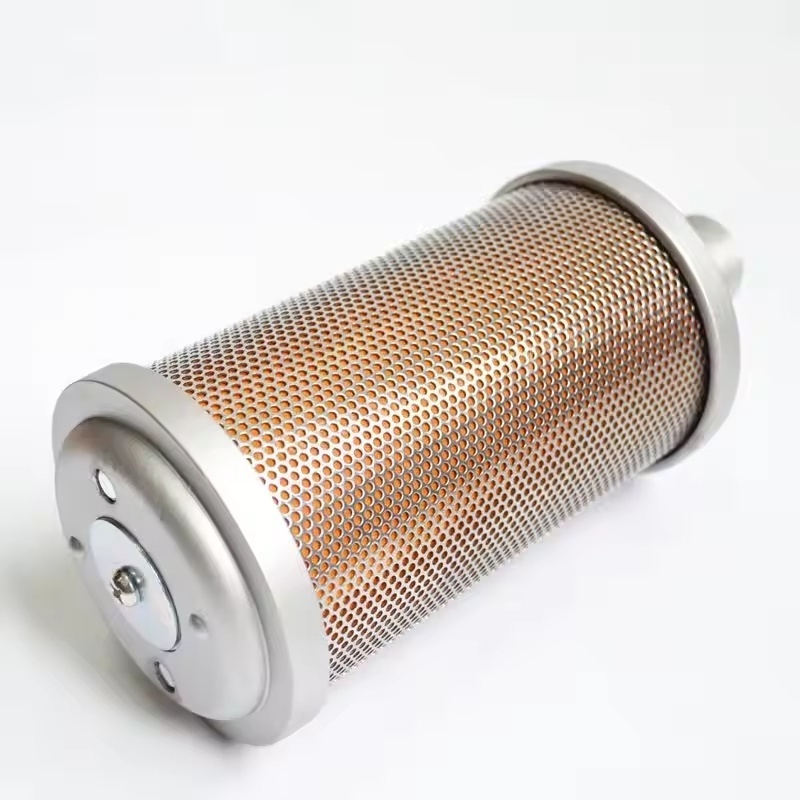

1. „Atlas Copco“ duslintuvo dalies apvalkalas
Funkcija: apsaugo vidinę triukšmo mažinimo struktūrą ir sklandžiai nukreipia oro srautą.
Medžiaga: Paprastai pagamintos iš plieninių plokštelių (tokių kaip šaltai valcuotas plienas) arba nerūdijantis plienas, turintis tam tikrą atsparumą stiprumui ir korozijai. Kai kurie mažo dydžio duslintuvai gali naudoti aliuminio lydinį, kad sumažintų svorį.
Savybės: Korpuso paviršius gali būti apdorotas dažymu arba elektropliavimu, kad padidintų rūdijimams atsparius sugebėjimus. Struktūrinis dizainas turi subalansuoti sandarinimą ir oro srauto atsparumą.
2. „Atlas Copco“ duslintuvo dalies garso sugerianti medžiaga
Funkcija: sumažina triukšmą sugeriant garso energiją. Tai yra pagrindinis duslintuvo triukšmo mažinimo komponentas.
Bendrosios medžiagos:
Stiklo pluoštas: nebrangus ir geras garso sugerties efektas, tačiau reikia imtis apsauginių priemonių, kad būtų išvengta pluošto išsiskyrimo ir užteršimo suslėgto oro.
Porėta keramika: atspari aukštai temperatūrai ir aliejaus dėmėms, tinkančioms aliejui sutepti oro kompresoriams.
Metalo vielos tinklelis / porėta metalinė plokštė: geras oro pralaidumas, gali atlaikyti aukštą slėgį, dažnai naudojamą aukšto slėgio oro kompresoriuose.
Poliesterio pluoštas: ekologiškas ir nėra linkęs į drėgmės absorbciją, tinkamas scenarijams, kuriems yra aukštos oro kokybės reikalavimai (pvz., Maistas, farmacijos pramonė).
3. „Atlas Copco“ duslintuvo dalis Vidiniai struktūriniai komponentai
Porėti vamzdžiai / pertvaros:
Nurodykite oro srautą tolygiai paskirstyti, leisdami garso bangoms visiškai susisiekti su garsu sugeriančia medžiaga.
Perforacijos projektą (skersmenį, tarpus) reikia optimizuoti atsižvelgiant į oro kompresoriaus išmetamųjų dujų dažnį, kad būtų padidintas triukšmo mažinimo efektas konkrečiose dažnių juostose.
Išplėtimo kamera / rezonatorius:
Naudokite garso bangų atspindžio ir trukdžių principą, kad atšauktumėte triukšmą, dažnai naudojamas siekiant sumažinti žemo dažnio triukšmą.
Skirtingos tūrio kameros gali būti sujungtos, kad apimtų platesnį dažnių diapazoną.
4. „Atlas Copco“ duslintuvo dalies ryšio sąsajos
Funkcija: jungiama prie oro kompresoriaus išmetimo prievado, vamzdyno ir kt., Kad užtikrintumėte sandarų sandariklį be nuotėkio.
Forma:
Srieginė sąsaja (pvz., NPT, G sriegis): Tinka mažiems oro kompresoriams, montavimas yra patogus.
Flanšo sąsaja: Naudojama vidutiniams ir dideliems oro kompresoriams, jungtis yra tvirta, o sandarinimo efektyvumas yra geras.
Greita jungtis: Patogu išardymui ir priežiūrai, įprasta mobiliųjų oro kompresoriuose.
5. „Atlas Copco“ duslintuvo dalies apsaugos tinklo / filtro sluoksnis
Funkcija: neleidžia dalelėms sugeriantiems medžiagai patekti į oro kompresoriaus sistemą ar vamzdyną, vengiant įrangos ar galutinio naudojimo dujų užteršimo.
Medžiaga: Metalinis tinklas (pvz., Nerūdijančio plieno tinklas) arba aukštai temperatūrai atsparūs filtrų audiniai, reikia reguliariai valyti arba pakeisti, kad būtų išvengta užsikimšimo.
Duslintuvų tipai (pagal struktūrą)
Atsparus duslintuvas: atspindi garso bangas per išsiplėtimo kameras, rezonatorius ir kt., Tinka sumažinti žemo dažnio triukšmą.
Rezonansinis duslintuvas: daugiausia priklauso nuo garso sugeriančių medžiagų, kad sugertų garso bangas, ir gerai sumažina vidutinio ir didelio dažnio triukšmą.
Rezonansinis-impedanso kompozicinis duslintuvas: sujungti abiejų pranašumus, tuo pačiu metu gali sumažinti triukšmą plačiame dažnių diapazone, plačiausiai naudojamas.
