I. „Atlas Copco“ oro kompresoriaus oro filtro korpuso struktūra ir medžiaga
Pagrindinė struktūra

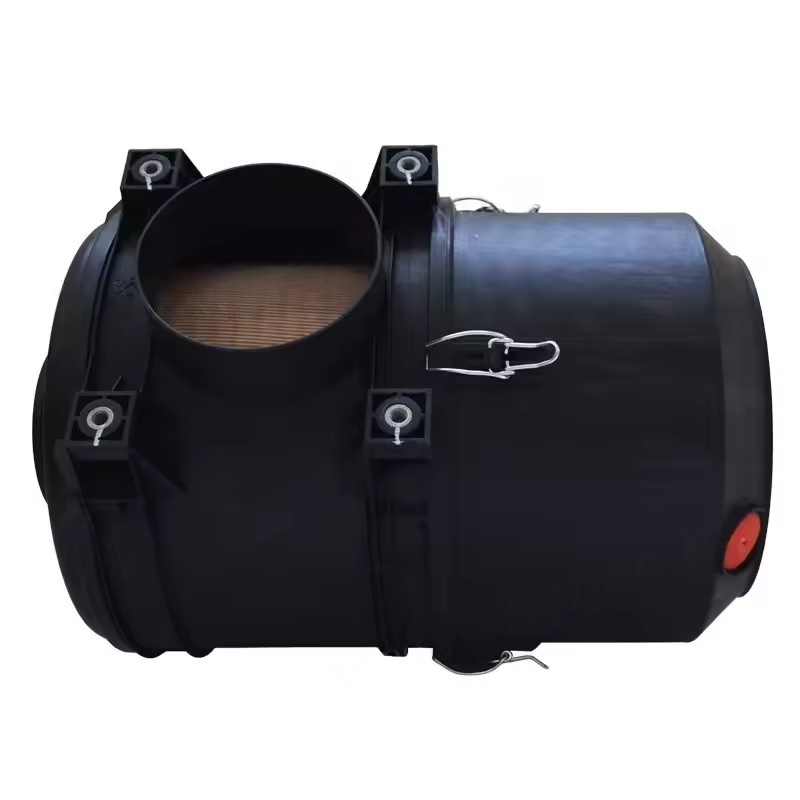

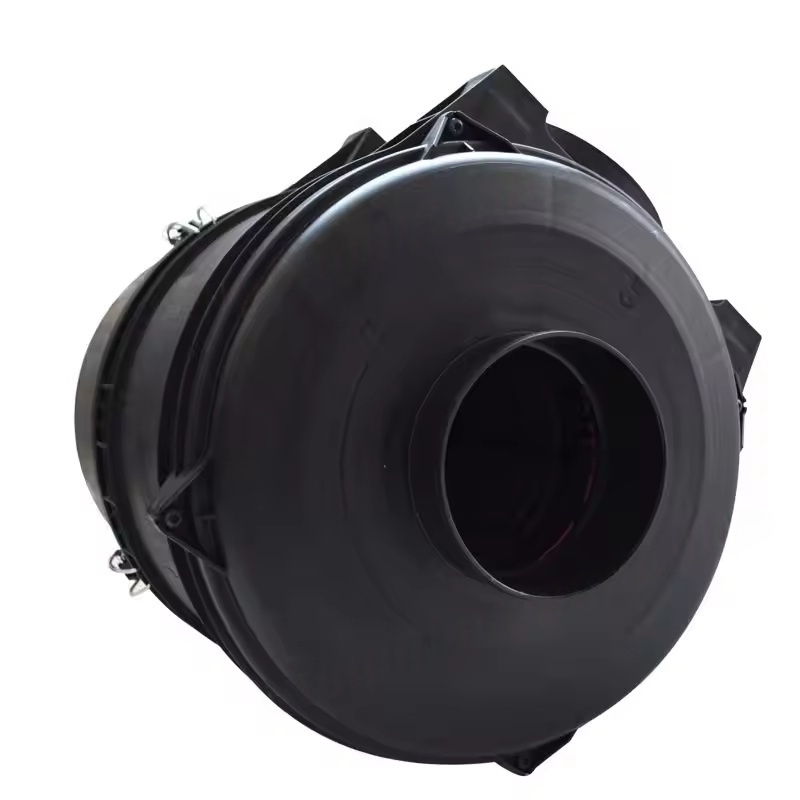

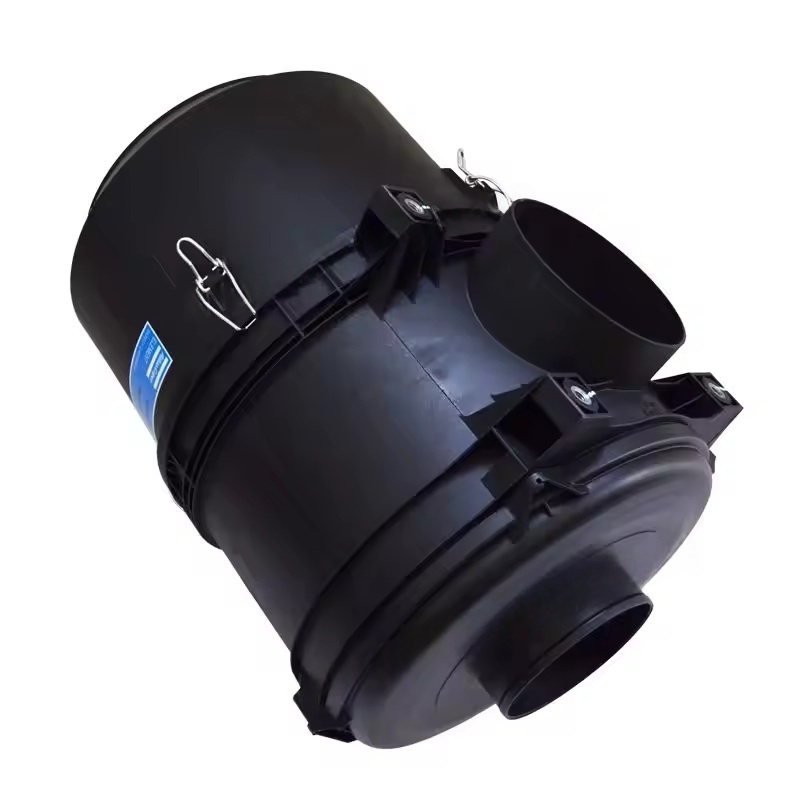

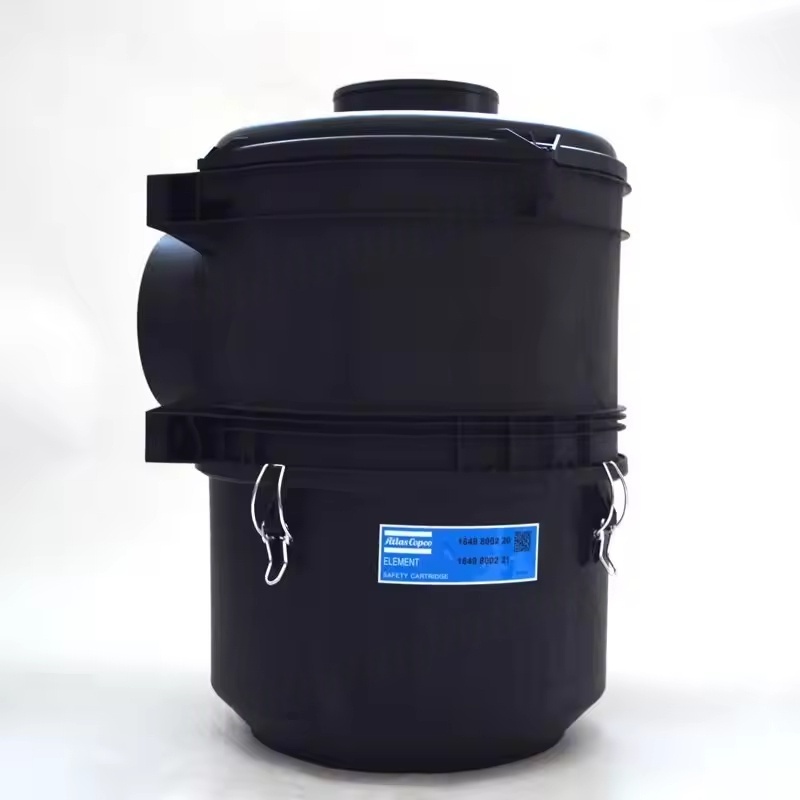

Pagrindinis korpusas: paprastai cilindrinės arba kvadratinės formos, sudarydamas oro srauto kanalą viduje. Vienas galas yra prijungtas prie oro kompresoriaus oro įsiurbimo, o kitas galas yra atmosferos įsiurbimo galas (kai kurie su apsauginiu danga).

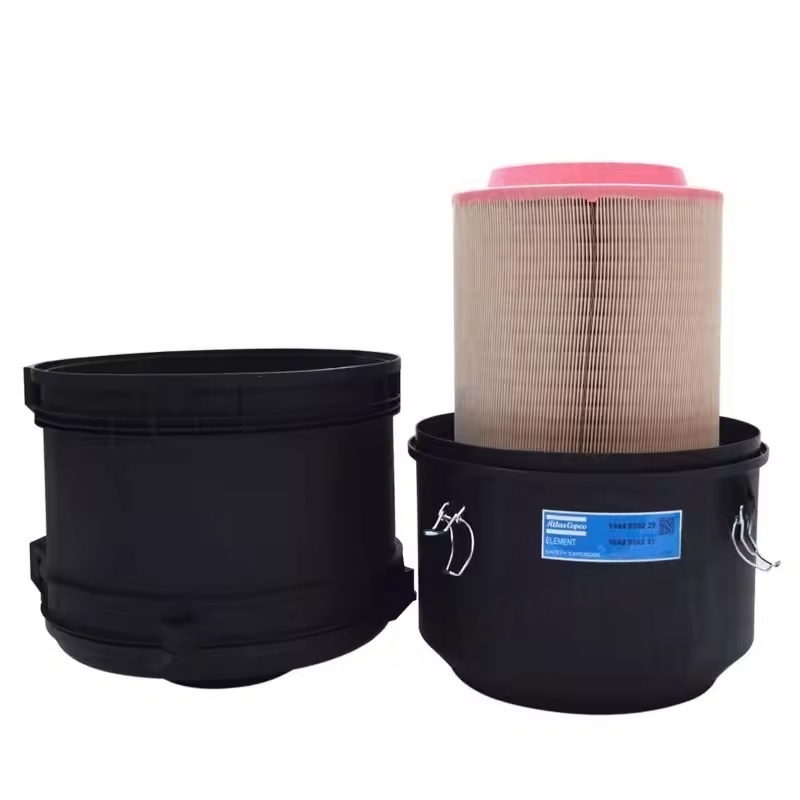

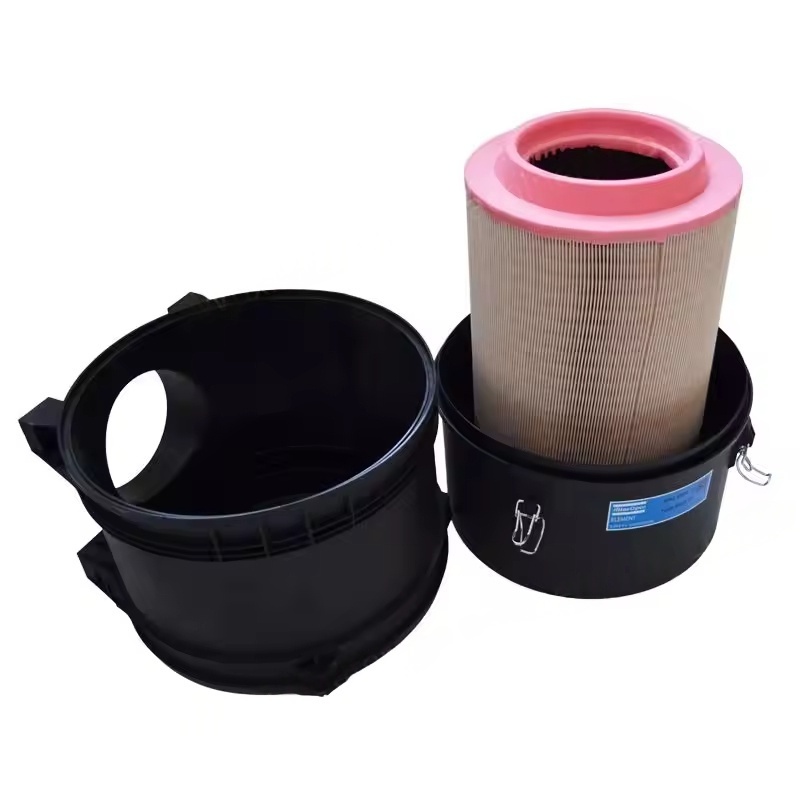

Filtro montavimo padėtis: Vidinėje korpuso pusėje yra plyšiai, užsegimai ar srieginės konstrukcijos, skirtos pritvirtinti filtrą, užtikrinant, kad būtų pritvirtintas tarp filtro ir korpuso, kad nefiltruotas oras būtų tiesiogiai įeinantis.
Sandarinimo sąsaja: Dalis, jungianti prie oro kompresoriaus oro įsiurbimo vamzdžio, yra aprūpintas guminiu sandarinimo žiedu arba flanšo paviršiumi, kad būtų užtikrintas jungties hermetiškumas.
Pagalbinis dizainas: Kai kurie korpusai turi slėgio skirtumo indikatorių sąsajas (slėgio matuokliams ar aliarmo įtaisams montuoti), kanalizacijos skylės (norint išleisti vidinį kondensato vandenį) ir patekti į duris/dangčius (kad būtų lengva pakeisti filtrą).
Bendrosios medžiagos
Metalinės medžiagos: tokios kaip šaltai valcuotas plienas (paviršinis cinkuotas ar dažytas rūdžių prevencijai), aliuminio lydinys (lengvas ir atsparios korozijai), tinkamas dideliems oro kompresoriams ar atšiaurioms aplinkoms (tokioms kaip aukštos dulkės ir didelės drėgmės sąlygos), turint didelę stiprumą ir atsparumą smūgiui.
Plastikinės medžiagos: tokios kaip ABS inžinerinis plastikas, PP (polipropilenas), lengvas, mažas kaina, geras atsparumas rūdims, tinkamas mažiems ir vidutinio dydžio oro kompresoriams ar švariai aplinkai, tačiau su silpnesniu atsparumu šilumai (paprastai ≤ 80 ℃).
Ii. Pagrindinės „Atlas Copco“ oro kompresoriaus oro filtro korpuso funkcijos
Filtro apsauga: izoliuokite išorinį mechaninį poveikį, lietaus vandenį, dideles šiukšles (tokias kaip lapai, vabzdžiai), vengia filtro pažeidimo ar užsikimšimo.
Oro srauto rekomendacijos: Vidiniame supaprastintame konstrukcijoje oras tolygiai teka per filtro paviršių, išvengdamas filtravimo efektyvumo sumažėjimo dėl greito vietinio oro srauto ir sumažinant atsparumą įsiurbimui.
Sandarinimo apsauga: Įsitikinkite, kad oras gali patekti tik į oro kompresorių per filtrą, pašalindami „trumpąjį jungimą“ (nefiltruotą orą tiesiai į sistemą) ir užtikrinant įsiurbimo švarą.
Slėgio buferija: buferinio slėgio svyravimai oro įsiurbimo metu oro kompresoriaus starto-stop-stop ar apkrovos pokyčių metu, stabilizuojant įsiurbimo tūrį.
Iii. Pagrindiniai parametrai ir „Atlas Copco“ oro kompresoriaus oro filtro korpuso pasirinkimas
Dydžio specifikacijos: Reikia suderinti atitinkamo filtro išorinį skersmenį ir aukštį, o sąsajos matmenys (pvz., Oro įsiurbimo angos skersmuo, flanšo specifikacijos) turi būti suderinami su oro kompresoriaus oro įsiurbimo sistema.
Oro įsiurbimo tūrio pritaikymas: Vidinio kanalo skerspjūvio plotas turi patenkinti reitinguoto oro įsiurbimo tūrio poreikį oro kompresoriui (paprastai suprojektuota taip, kad būtų ≥ 1,2 karto didesnis už įvertintą oro įsiurbimo tūrį), vengiant nepakankamo suvartojimo dėl per mažo skersmens.
Temperatūros ir slėgio atsparumas: Pasirinkite atitinkamą medžiagą, pagrįstą oro įsiurbimo temperatūra (paprastai ≤ 60 ℃, specialios sąlygos iki 100 ℃ ar didesnė) ir aplinkos slėgis. Metaliniai korpusai paprastai gali atlaikyti aukštesnę temperatūrą ir vibraciją.
Aplinkos pritaikomumas: Drėgnai aplinkai pirmenybė teikiama aliuminio ar plastikiniams korpusams; Dulkėtai aplinkai rekomenduojama apsaugoti dangos dizainą; Korozinei aplinkai reikalinga nerūdijančio plieno medžiaga.
Iv. „Atlas Copco“ oro kompresoriaus oro filtro korpuso įrengimas ir priežiūra
Diegimo patarimai:
Korpusas turi būti tvirtai pritvirtintas (ypač mobiliųjų oro kompresorių), kad būtų išvengta vibracijos, sukeliančios laisvus sąsajas ar filtrų poslinkį.
Patikrinkite, ar sandarinimo komponentai yra nepažeisti, ir įsitikinkite, kad filtras tvirtai pritvirtinamas prie korpuso sandarinimo paviršiaus montavimo metu. Jei reikia, užtepkite nedidelį kiekį silikono tepalo, kad padidintumėte sandarinimo efektyvumą.
Oro įsiurbimo kryptis turi atitikti korpuso žymėjimą (paprastai nurodytą rodykle), kad būtų išvengta montavimo klaidų, dėl kurių atsiranda filtro gedimas.
Priežiūros dalykai:
Reguliariai (sinchroniškai su filtro pakeitimo ciklu) Nuvalykite korpuso vidų, nuimkite sukauptas dulkes ir šiukšles ir patikrinkite, ar vidinėje sienoje yra žala ar deformacija.
Metaliniuose korpusuose reikia patikrinti, ar rūdžių danga nulupta ir laiku perdažyti rūdžių prevenciją; Plastikiniais korpusais reikia vengti tiesioginių saulės spindulių ar aukštos temperatūros kepimo, kad būtų išvengta senėjimo ir įtrūkimų.
Keisdami filtrą, patikrinkite taip pat patikrinkite sandarinimo sąsajos ir korpuso užsegimų vientisumą ir pataisykite arba pakeiskite, jei dėvimi.
