I. Pagrindiniai „Atlas Copco“ oro kompresoriaus variklio amortizatorių tipai ir struktūros
Remiantis montavimo metodu ir smūgio absorbcijos principu, įprasti motorinių amortizatorių absorberiai apima šiuos tipus:

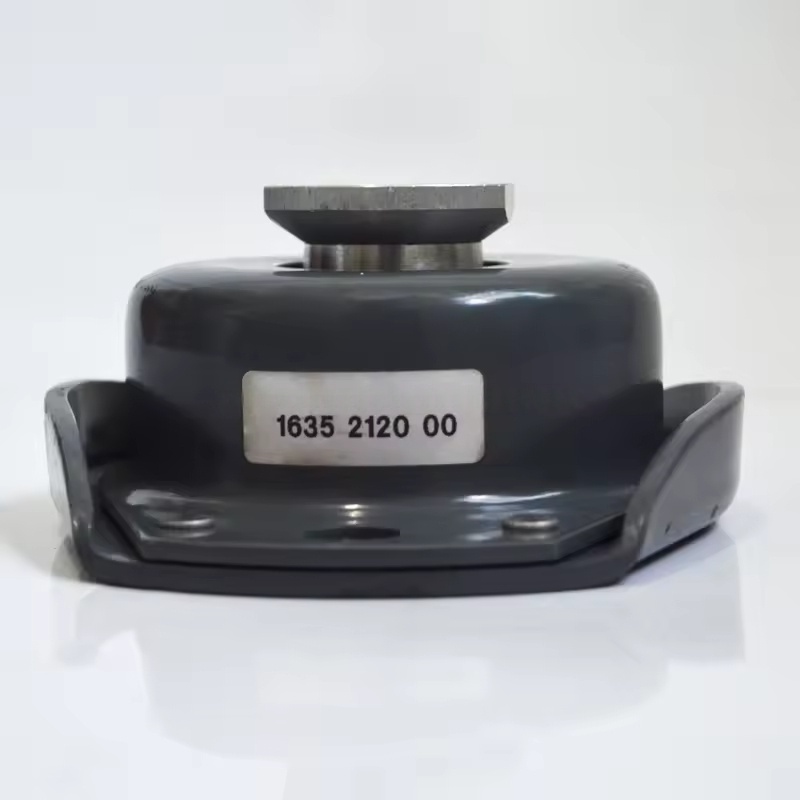

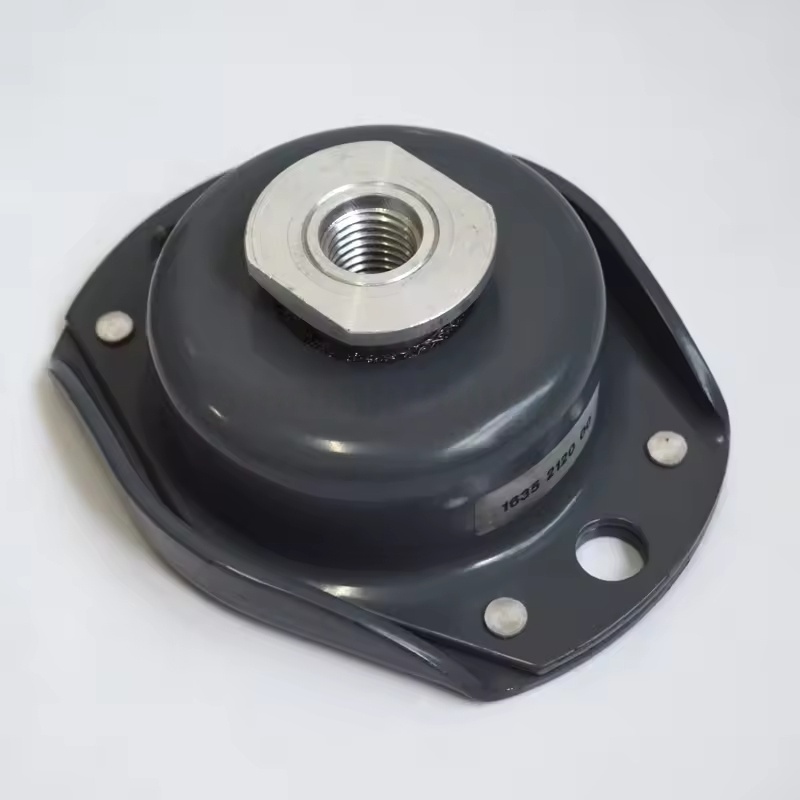

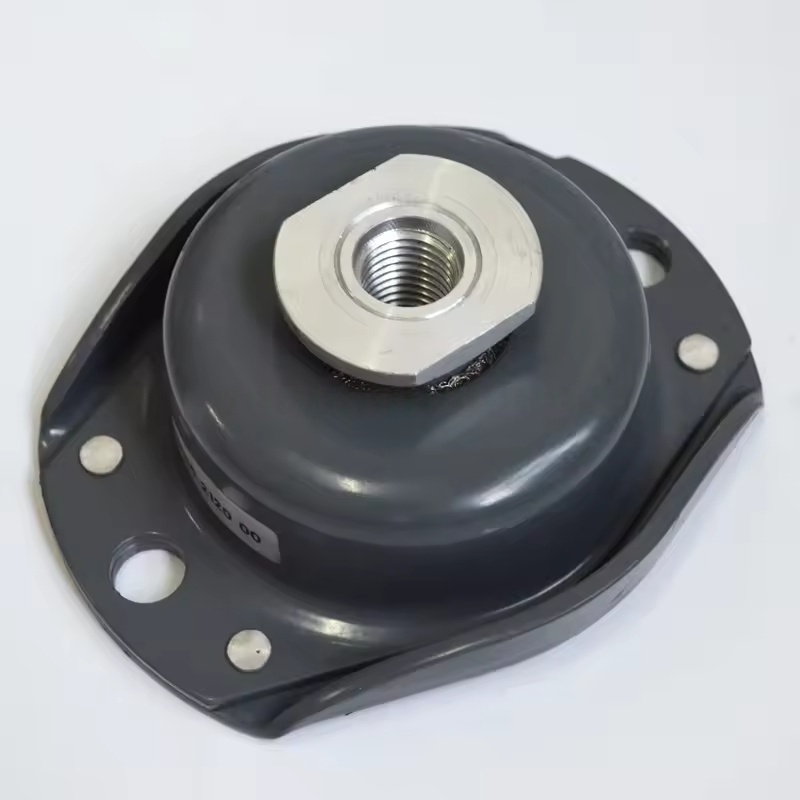

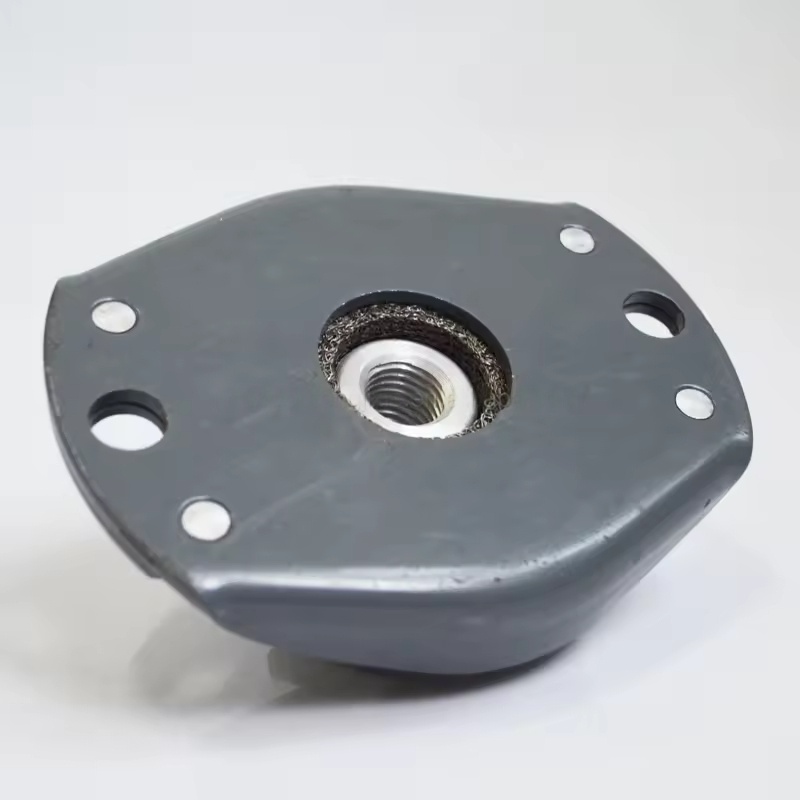

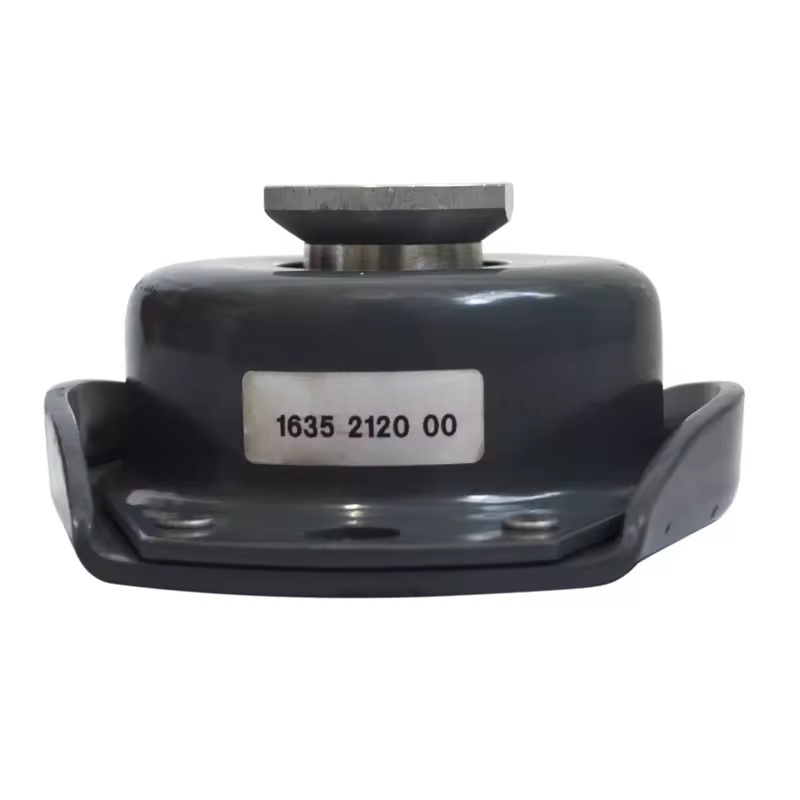

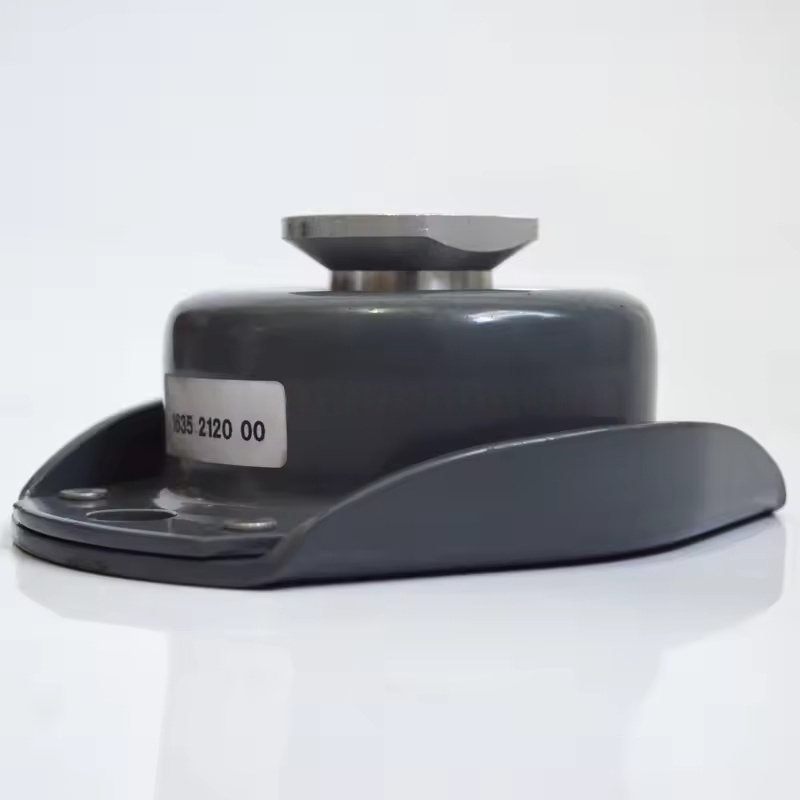

Gumos amortizatorius
Struktūra: su natūralia guma arba nitrilo guma kaip šerdimi, metalinis rėmas yra įterptas (fiksuoti ir stiprumo stiprinimui), o išorė apvyniota guminiu sluoksniu. Gumos elastinė deformacija sugeria virpesius.
Savybės: Paukė, paprastas montavimas, tinkamas vidutinės ir mažos apkrovos (paprastai 100–500 kg) ir žemo dažnio vibracijos scenarijai, kurių atsparumas vidutiniam alyvai ir temperatūra (nuo –20 ° C iki 80 ° C).
Įprastos formos: Apskrito smūgio absorbavimo pagalvėlės, kvadratinių smūgių absorberių blokai ir amortizatoriai su varžtais (kad būtų lengva prijungti prie variklio pagrindo ir įrangos rėmo).
Pavasario amortizatorius
Struktūra: sudaryta iš spiralinės spyruoklės, viršutinės ir apatinės metalinių dėklų ir guminių slopinimo trinkelių. Spyruoklė yra atsakinga už pagrindinę smūgio absorbciją, o guminės trinkelės padeda buferiui ir mažinti rezonansą.
Savybės: Stiprus guolio talpa (gali atlaikyti 500 kg ar daugiau krovinius), atspari aukštai ir žemai temperatūrai (nuo –40 ° C iki 150 ° C), ilgą gyvenimo trukmę, tinkančią didelės galios varikliams (tokiems kaip 55 kW oro kompresoriai) arba aukšto dažnio vibracijos scenarijai.
Privalumai: reguliuojamas spyruoklės standumas, kad atitiktų skirtingas apkrovas, o šoko absorbcijos efektyvumas viršija 90%.
Oro pavasario šoko absorberis
Struktūra: sudaryta iš oro šlapimo pūslės, viršutinės ir apatinės dangos plokštės ir infliacijos vožtuvas. Tai sudaro elastinę atramą, pripildant suslėgtą orą, naudojant dujų suspaudžiamumą, kad sugertų virpesius.
Savybės: Puikus smūgio absorbcijos efektas (vibracijos perdavimo greitis mažesnis nei 5%), reguliuojamas oro slėgis, norint prisitaikyti prie skirtingų apkrovų, tinkama tiksliajai įrangai ar dideliems varikliams, kurių vibracijos reikalavimai yra ypač dideli.
Apribojimai: didelės išlaidos, reikalinga oro šaltinio ir slėgio valdymo sistema, palyginti sudėtinga priežiūra.
Ii. Pagrindiniai parametrai ir „Atlas Copco“ oro kompresoriaus variklio amortizatorių atrankos pagrindas
Įvertinta apkrova: Pasirinkite pagal bendrą variklio svorį (įskaitant priedus), palikdami 10% -20% maržą kiekvieno smūgio absorberio guolio talpai, kad būtų išvengta perkrovos gedimo.
Natūralus dažnis: Reikia kompensuoti nuo variklio veikimo dažnio (paprastai natūralus dažnis turėtų būti mažesnis nei 1/2 variklio veikimo dažnio), kad būtų išvengta vibracijos rezonanso amplifikacijos.
Montavimo matmenys: suderinkite variklio bazės montavimo angos tarpus ir varžtų specifikacijas, kad būtų užtikrintas tvirtas fiksavimas (Bendri montavimo metodai: varžtų fiksuotas tipas, lipnių tipų, įterptojo tipo).
Aplinkos pritaikomumas: Pasirinkite vandenį atsparią gumą drėgnai aplinkai, aliejui atsparią nitrilo gumą aliejui užteršta aplinka ir spyruoklinė ar silikoninė medžiaga aukštos temperatūros aplinkai.
Iii. „Atlas Copco“ oro kompresoriaus variklio amortizatorių montavimo ir priežiūros pagrindiniai taškai
Diegimo reikalavimai:
Smūgio absorberiai turėtų būti tolygiai paskirstomi keturiuose variklio bazės kampuose (arba simetriškose vietose), kad būtų užtikrinta subalansuota jėga;
Kontaktiniai paviršiai su variklio pagrindu ir rėmu turi būti lygus, kad iš vienos pusės būtų išvengta per didelės jėgos dėl polinkio;
Tvirtinamieji varžtai turi būti aprūpinti anti-loosing poveržlėmis, kad vibracija nesukeltų atsipalaidavimo.
Priežiūros dalykai:
Reguliarus patikrinimas (siūlomas kas 3–6 mėnesius): patikrinkite, ar gumos amortizatorius turi įtrūkimus, sukietėjimą ar deformaciją; Jei spyruoklė rūdyta arba sulaužyta; Jei jungčių dalys yra laisvi.
Pakaitinis ciklas: Gumos šoko absorberis paprastai yra 3–5 metų (sutrumpinta atšiaurioje aplinkoje); Pavasario amortizatorių gali būti naudojamas 8–10 metų, o rūdijančias dalis reikia atidėti arba pakeisti laiku.
Nenormalus valdymas: Jei įrangos vibracija žymiai padidėja arba triukšmas yra nenormalus, patikrinkite, ar smūgio absorberis yra gedimas ； Jei reikia, ， pakeiskite visą įrenginį (kad išvengtumėte nelygios jėgos, kurią sukelia maišant naujas ir senas dalis).
