I. Pagrindiniai „Atlas Copco“ komponentai
Specializuotas įrankių rinkinys
Surinkimo ir išardymo įrankiai: apima lizdų veržliarakčius, skirtus pavarų dėžės varžtams pritaikyti (su sukimo momento skale), pavarų valikliu (siekiant išvengti velenų sistemos pažeidimo išardymo metu), guolio traukiklio (norint išgauti gilų griovelio rutulinius guolius ar kūginius ritinėlių guolius), „Hex“ raktų veržliarakčio rinkinys (suderinant greičio dėžutės dangtelio tvirtinimo varžtus).
Matavimo įrankiai: Surinkite indikatorių ir magnetinio matuoklio laikiklį (norint aptikti pavarų perjungimo prošvaisą ir veleno sistemos radialinį bėgimą), „Feeler Gauge“ (norint išmatuoti guolio prošvaisą), vidinio skersmens mikrometrą (norint patikrinti pavarų dėžės korpuso nusidėvėjimą).
Valymo įrankiai: Aukšto slėgio oro pistoletas (aliejinių dėmių ir šiukšlių valymui), specialus šepetėlis (skirtas tarpui tarp krumpliaračių dantų), ultragarsinis valymo krepšelis (tikslioms dalims valyti).
Reikmenys ir atsarginės dalys

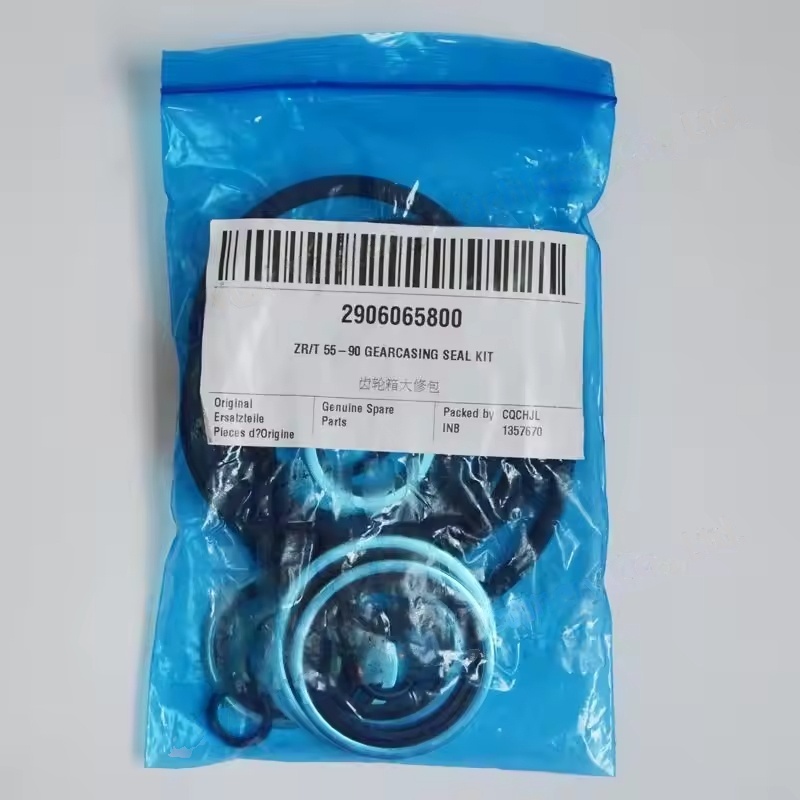

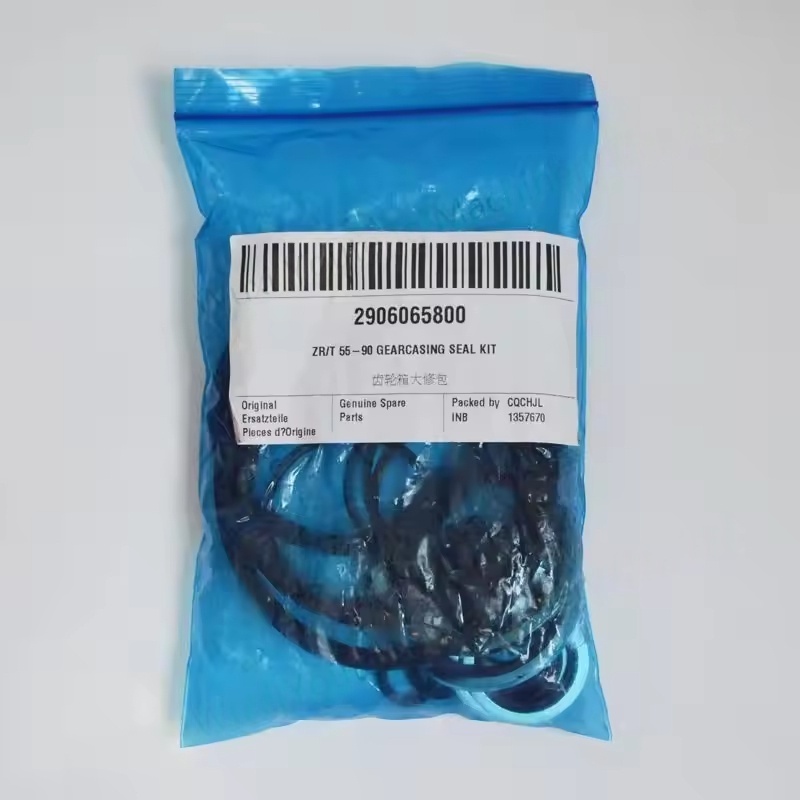

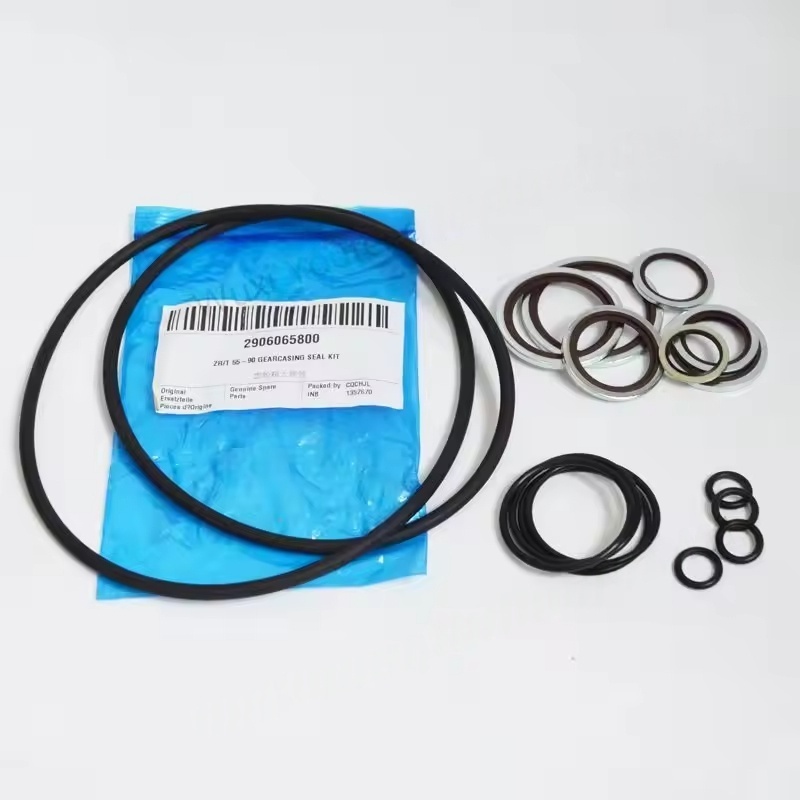

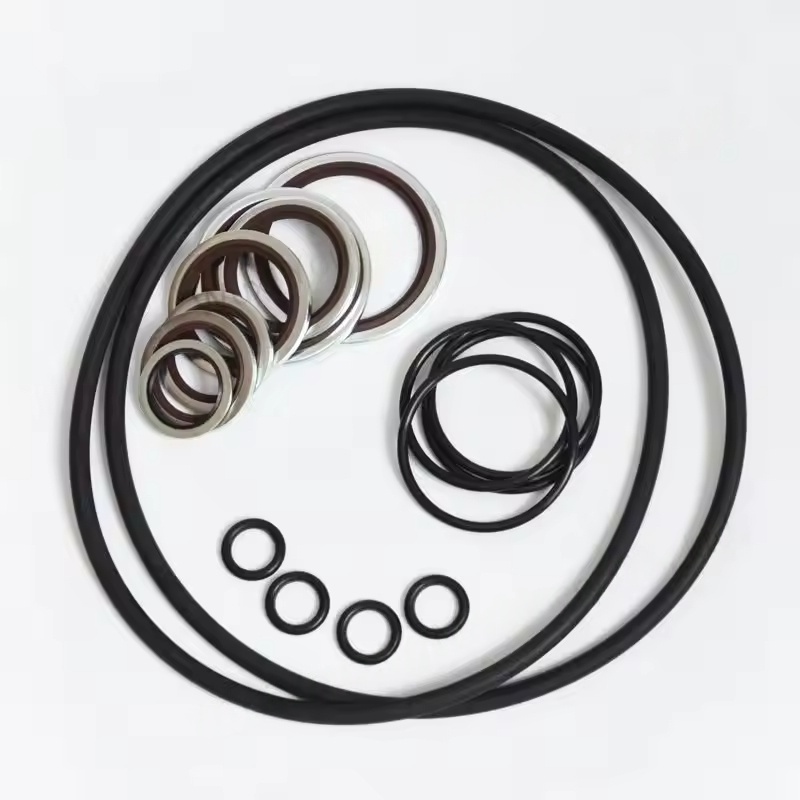

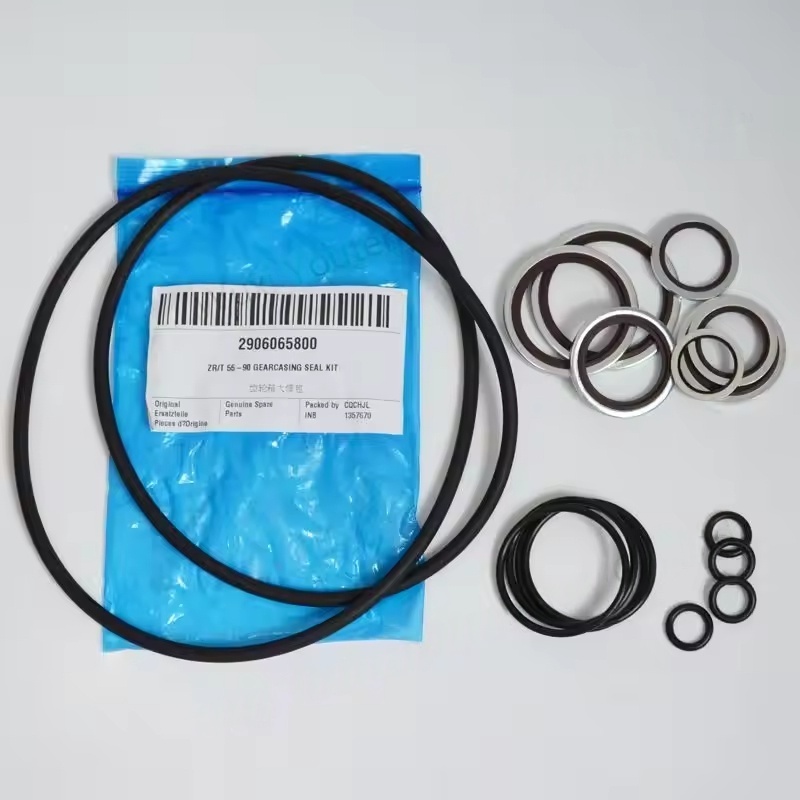

Antspaudai: pritaikytos nitrilo gumos alyvos sandariklių (siekiant išvengti tepalo alyvos nuotėkio), alyvai atsparios asbesto tarpiklių ar silikono guminių sandariklių (skirto pavarų dėžės viršutinio ir apatiniam dangteliui) specifikacijos.
Tepimo terpė: Specializuota krumpliaračio alyva, skirta oro kompresoriams be aliejaus (paprastai sintetinio tipo, tinkamas aukštos temperatūros sąlygoms, o ne užteršia sistemą suspaustu oru) ir kietą tepimo tepalą (guolių ir pritvirtintų paviršių išankstiniam tepimui).
Dėvėkite dalis: Atsarginiai guoliai (sukonfigūruoti pagal pavarų dėžės modelį, daugiausia dvigubai pritvirtintas tipas), nustatant kaiščius (siekiant užtikrinti tikslų pavarų dėžės surinkimo suderinimą).
Pagalbiniai reikmenys
Pavarų dėžės valymo agentas (neutrali formulė, o ne korozija metalo paviršius), servetėlės be pūkų (siekiant išvengti pluošto likučių), sriegių fiksavimo klijai (siekiant išvengti varžtų atlaisvinimo), specialią techninę priežiūrą (siekiant išvengti dalių subraižymo).
Ii. „Atlas Copco“ suderinamumas ir pranašumai
Modelio suderinamumas be aliejaus: suprojektuotas remiantis oro kompresoriaus pavarų dėžės, kurioje nėra alyvos, struktūrinės savybės (paprastai naudojamos pagrindiniam kompresoriaus įrenginiui, o ne tiesiogiai kontaktuojant su suspaustu oru), vengiant naudoti degalų pagrindu pagamintas medžiagas, kurios užteršia sistemą, atsižvelgiant į valymo priemones be aliejaus įrangos.
Vieno langelio priežiūra: įrankiai ir eksploatacinės medžiagos yra iš anksto suderintos su pavarų dėžės modeliu (pvz., Perdavimo santykis, guolio specifikacijos, sandariklio matmenys), pašalinant poreikį pirkti atskiras atsargines dalis, sumažinant suderinamumo klaidas.
Profesionalūs standartai: Įrankių tikslumas atitinka mechaninės priežiūros specifikacijas (tokias kaip sukimo momento veržliarakčio paklaida ≤ ± 3%), vartojimo veikimas atitinka greičių dėžės darbo sąlygas (tokias kaip alyvos sandariklio atsparumas ≥ 120 ℃, pavarų alyvos oksidacijos tarnavimo laikas ≥ 2000 valandų).
Iii. Tipiškas „Atlas COPCO“ techninės priežiūros proceso taikymas
Išardymo fazė: naudokite specializuotus veržliarakčius, kad pašalintumėte pavarų dėžės dangtį esant nurodytam sukimo momentui, saugiai nuimkite pavarų veleną naudodami valiklią ir išardykite guolius naudodamiesi traukikliu (kad būtų išvengta smurtinės veikimo, kuris gali pakenkti veleno kaklui).
Bandymo fazė: Naudokite ratuko indikatorių, kad išmatuotumėte „Radial Runout“ ir „MeShing“ pavarų apvalkalą (standartinės vertės paprastai yra 0,15–0,3 mm), patikrinkite guolio leidimą (jei reikia viršyti 0,2 mm, reikia pakeisti) ir išmatuokite korpuso poravimosi paviršiaus lygumą.
Valymas ir pakeitimas: Ultragarsinis pavarų ir velenų sistemos dalių išvalykite, pakeiskite susidėvėjusius guolius ir senstančius sandariklius, užtepkite specialų tepimo tepalą ant krumpliaračio.
Surinkimas ir kalibravimas: tiksliai nustatykite korpusą pagal nustatymo kaiščius, tolygiai priveržkite varžtus (laikykitės įstrižainės žingsnis po žingsnio griežtinimo principo) ir galiausiai išbandykite veleno sistemos sukimosi ir sandarinimo efektyvumo lankstumą.
