I. Pagrindinis „Atlas Copco“ oro kompresoriaus slėgio matuoklių struktūra ir darbo principas
Pagrindiniai oro kompresoriaus slėgio matuoklio komponentai apima elastinį elementą (jutimo slėgiui), perdavimo mechanizmą (deformacijai sustiprinti) ir indikacijos įtaisą (rodmenims rodyti):
ELASTINIS ELEMENTAS: Dažniausias tipas yra spyruoklinis vamzdis (tuščiaviduris metalinis vamzdis, sulenktas į C formą). Kai į vamzdį įvedamas suslėgtas oras, dėl vidinio slėgio spyruoklinis vamzdis patiria elastinę deformaciją, kuri vėliau perduodama per jungiamąjį strypą prie transmisijos mechanizmo.
Transmisijos mechanizmas: sudarytas iš pavarų, svirčių ir kt., Jis sustiprina mažą elastinio elemento deformaciją ir verčia rodyklę, kad pasuktų.

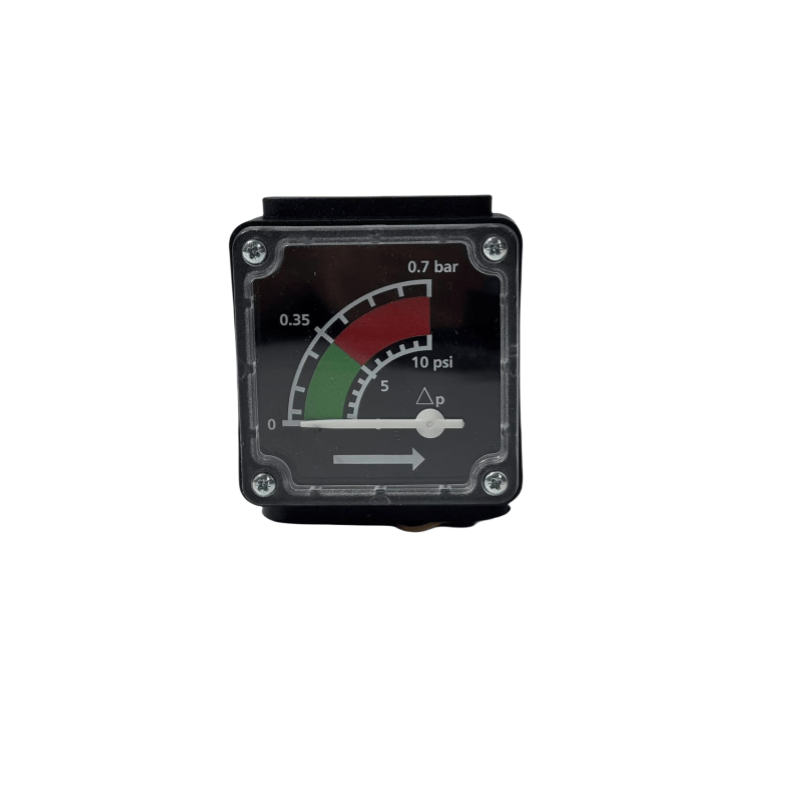

Indikacijos įtaisas: Dialo skalė ir rodyklė veikia kartu, kad tiesiogiai rodytų slėgio vertę (įprasti vienetai yra MPA, juosta arba PSI).
Ii. Įprasti „Atlas Copco“ oro kompresoriaus slėgio matuoklių tipai ir taikymo scenarijai
Remiantis matavimo principu ir struktūra, oro kompresoriai paprastai naudoja šių tipų slėgio matuoklius:
Įprasto rodyklės tipo slėgio matuoklis
Funkcijos: Paprasta struktūra, nebrangus, intuityvus rodmuo, tinkamas daugumai oro kompresorių sistemų (pvz., Oro laikymo rezervuarai, pagrindinio vamzdyno slėgio stebėjimas).
Tikslumo laipsnis: Paprastai 1,6 laipsnio (leistina paklaida ± 1,6%), tenkina bendruosius pramonės reikalavimus; Tikslioms programoms galima pasirinkti 1,0 klasę.
Seisminio slėgio matuoklis
Struktūra: atvejis užpildytas glicerolio arba silikono aliejumi, kad būtų galima nufotografuoti vibracijos poveikį rodyklei ir užkirsti kelią rodyklės virpėjimui ir vidiniam komponentų susidėvėjimui.
Taikymo scenarijai: mobilieji oro kompresoriai, stūmoklio tipo oro kompresoriai (su reikšminga vibracija) arba sistemos, kuriose dažnai svyruoja slėgis. Elektros kontaktinio slėgio matuoklis
Funkcija: Be nurodymo slėgio, jis gali išduoti elektrinį signalą, kai slėgis viršija iš anksto nustatytą ribą (viršutinę ir apatinę ribas) ir 联动 valdyti oro kompresoriaus pradžią ir sustojimą arba suaktyvinti aliarmą (pvz., Sustabdyti mašiną apsaugai, kai slėgis viršija viršutinę ribą).
Taikymas: automatinis oro kompresorių sistemų valdymas ， Automatinio slėgio reguliavimo pasiekimas.
Skaitmeninis slėgio matuoklis
Funkcijos ： Išmatuotas slėgis naudojant elektroninį jutiklį ，, rodomu skaitmenine forma LCD ， aukšto tikslumo (dažnai viršija 0,5 klasės) ， gali būti aprūpintas duomenų įrašymo ir ryšio funkcijomis (tokiomis kaip RS485 sąsaja).
Taikomos ： Pažangios oro kompresoriaus sistemos ar situacijos, kurioms reikalingas tikslus slėgio kontrolė (pvz., Laboratorijos, tiksli gamyba).
Iii. Pagrindiniai parametrai ir „Atlas Copco“ oro kompresoriaus slėgio matuoklių matavimo diapazono pasirinkimo patarimai
Būtina padengti tikrąjį oro kompresoriaus darbinį slėgį (paprastai 0 ~ 1,6MPa, 0 ~ 2,5MPa), o renkantis diapazoną laikykitės principo, kad „darbinis slėgis turėtų būti nuo 1/3 iki 2/3 diapazono“ (pavyzdžiui, jei darbinis slėgis yra 0,7MPA, ilgio diapazonas, nuo 0,6MPA diapazono), kad būtų išvengta skilimo, kad būtų išvengta 0,7MPA, ilgio, 0,6MPa diapazono. Tikslumo lygis
Įprastoms darbo sąlygoms pakanka 1,6 klasės; Matavimui ar tiksliam kontrolei reikalinga 0,4 arba 0,25 laipsnio (su dar mažesnėmis klaidomis). Sąsajos specifikacija

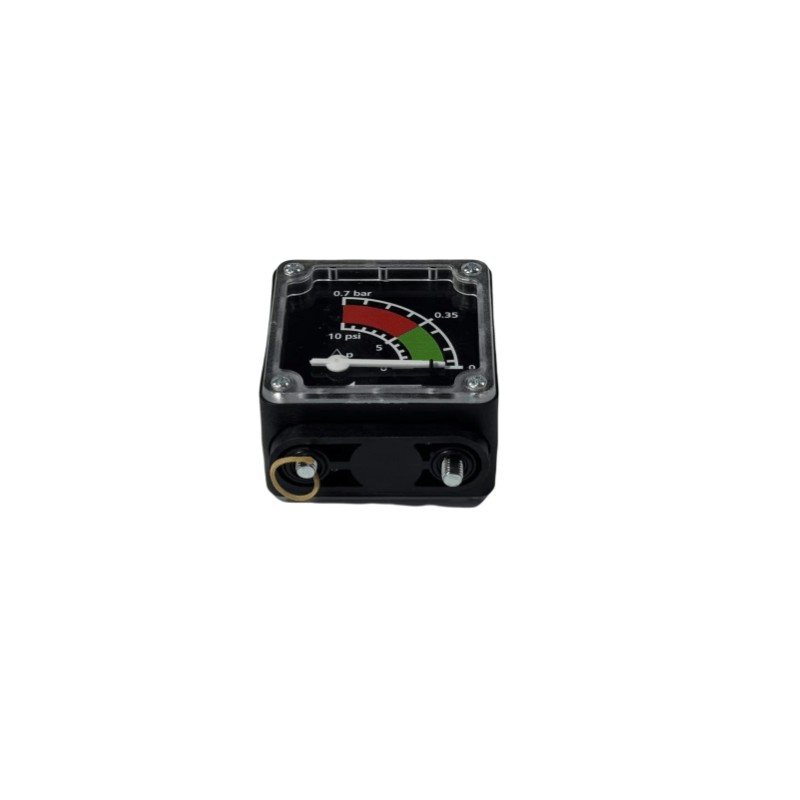

Srieginės sąsajos paprastai yra M14 × 1,5, G1/4, NPT1/4 ir kt., Ir jiems reikia suderinti oro kompresoriaus vamzdyno sąsają. Diegimą galima atlikti per adapterio konvertavimą.
Aplinkos pritaikomumas
Temperatūra: -40 ~ 70 ℃ (standartinis tipas), esant aukštos temperatūros aplinkai, pasirinkite atsparias aukštai temperatūrai modelius (tokius kaip silikonui užpildytus šokui atsparius matuoklius).
Media suderinamumas: Kai suspaustame ore yra alyvos rūko, įsitikinkite, kad vidiniai matuoklio komponentai yra atsparūs aliejui; Oro kompresoriams be aliejaus rinkitės nerūdijančio plieno medžiagą (atsparumą korozijai).
„Atlas Copco“ oro kompresoriaus slėgio matuoklių įrengimo įrengimo įrengimo specifikacijos
Jis turėtų būti montuojamas lengvai stebimoje ir be vibracijos padėtyje (pvz., Oro laikymo bako viršuje, oro kompresoriaus išleidimo angos vamzdyne), vengiant tiesioginių saulės šviesų ar arti šilumos šaltinių (siekiant užkirsti kelią temperatūrai įtakos tikslumui).
Horizontalus arba vertikalus diegimas (pagal ratuko nurodytą kryptį), kurio polinkis neviršija 30 °, kitaip tai sukels skaitymo klaidas.
Diegimo reikalavimai
Įdiekite buferinį vamzdelį (pvz., Ritės vamzdį ar sustojimo vožtuvą): Norėdami sumažinti slėgio pulsacijos poveikį matuoklio šerdiui ir prailginti jo gyvenimo trukmę.
Išmetimo dujos Prieš pradedant naudojimą: Atidarydami vožtuvą, lėtai veikkite, kad išleistumėte kondensato vandenį ar priemaišas vamzdyne, kad išvengtumėte vidinių komponentų pažeidimų.
Reguliarus kalibravimas
Remiantis matavimo reikalavimais, kalibruokite bent kartą per metus (palygindami su standartiniu slėgio matuokliu), jei nuokrypis yra per didelis, jį reikia taisyti arba pakeisti, kad būtų užtikrintas tikslus rodmenis (ypač slėgio matuokliams laikymo rezervuarams, susijusiems su sauga).
