„Atlas Copco“ oro kompresorių vandens ir alyvos vamzdžių medžiagos ir savybės:
Aušinimo vandens vamzdžiai:
Dažniausiai naudokite varinius vamzdžius, besiūlius plieninius vamzdelius arba maisto produktų lygio PVC vamzdelius. Kai kuriuose didelio masto įrenginiuose naudojami nerūdijančio plieno vamzdžiai (304 medžiagos). Jie turi atsparumą korozijai (tinka vėsinti vandens kokybei) ir gerą šilumos laidumą.
Atsparumas slėgiui atitinka aušinimo sistemos slėgį (paprastai 1-3 juostą). Sienų storis suprojektuotas pagal vamzdžio skersmenį ir slėgį, kad būtų išvengta plyšimo dėl vandens slėgio svyravimų.
Naftos vamzdžiai:

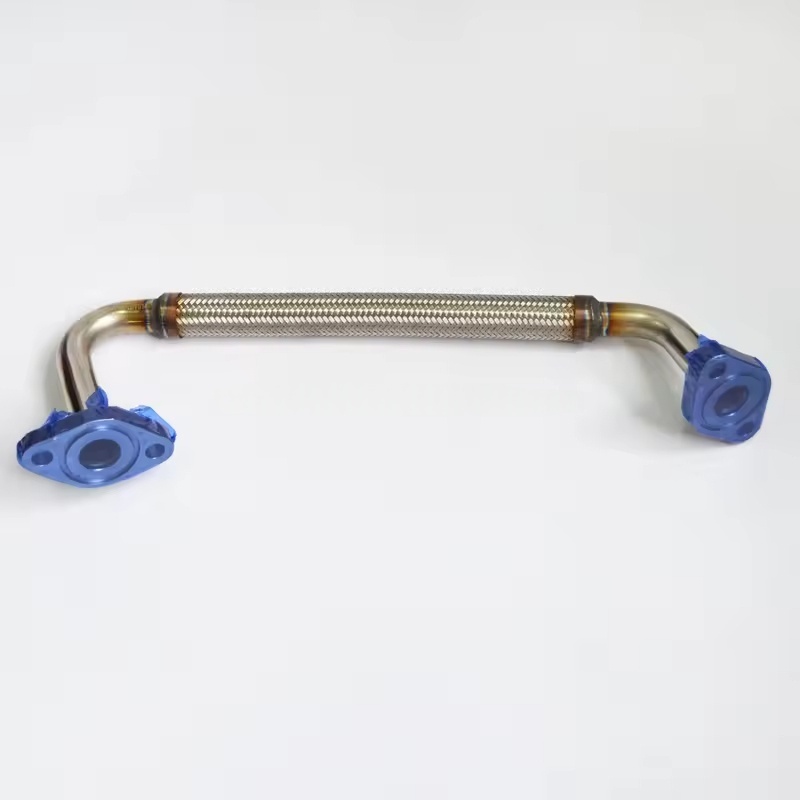

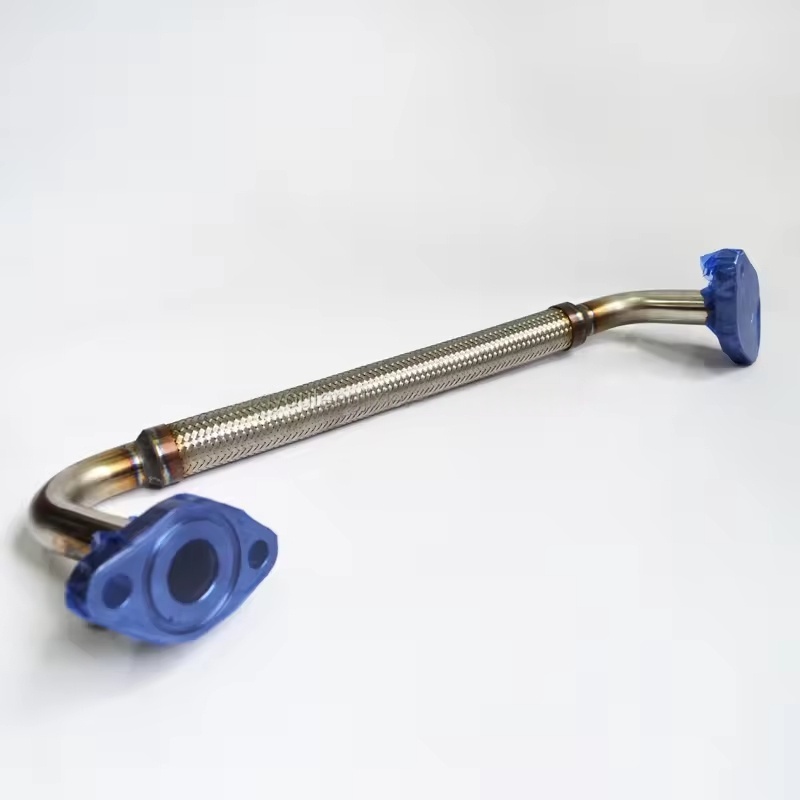

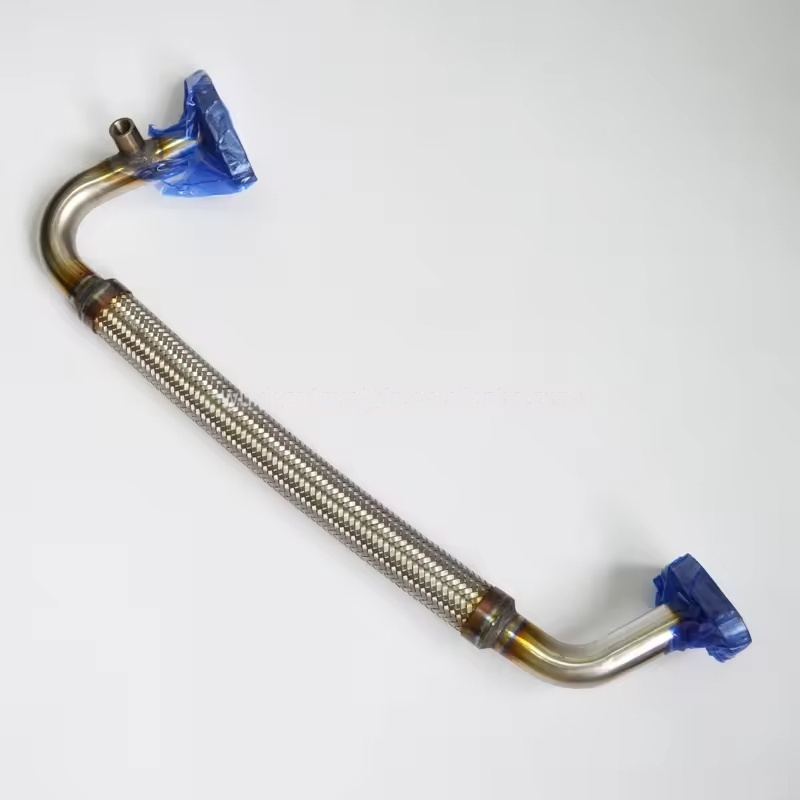

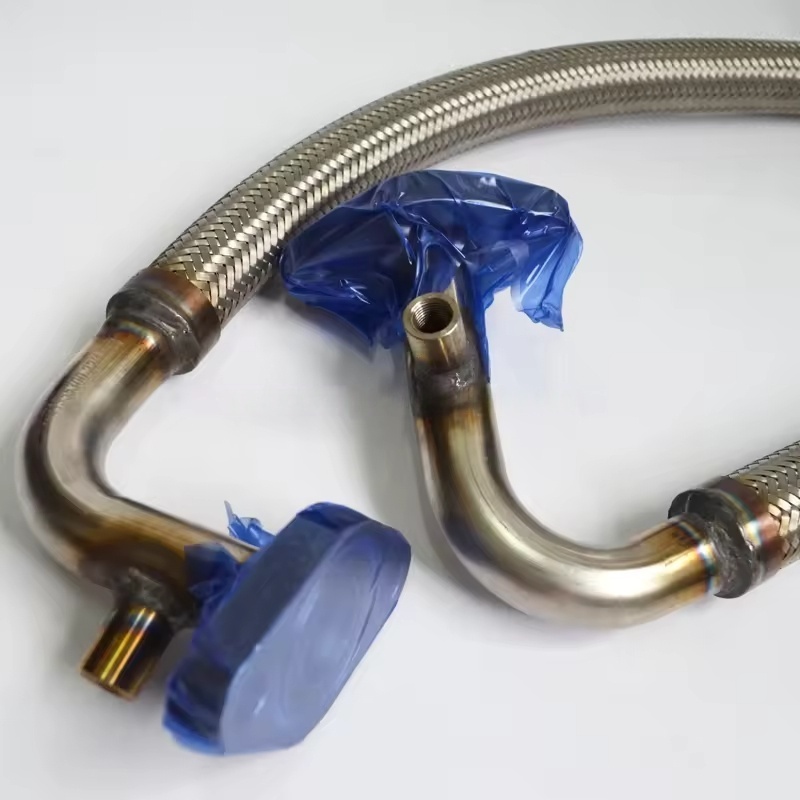

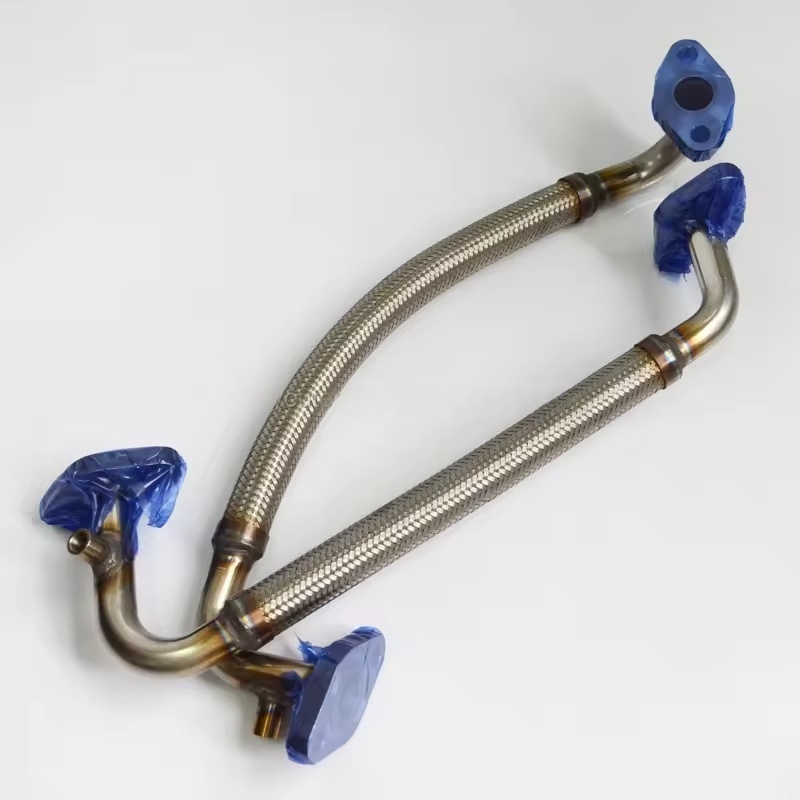

Daugiausia naudokite besiūlius plieninius vamzdelius (anglies plieną arba nerūdijantį plieną), aukšto slėgio guminius vamzdelius (su austo sluoksnio armatūra) arba nailono vamzdeliais. Jie turi atlaikyti ilgalaikį panardinimą į tepimo aliejų ir tam tikrą temperatūrą (80–120 ℃).
Tepimo alyvos vamzdyno atsparumas slėgiui atitinka slėgio reikalavimus (paprastai 2-10 barų, būdingų skirtingiems modeliams ir vietoms). Guminiai vamzdžiai turi turėti atsparumą aliejui (paprastai NBR arba FKM medžiaga kaip vidinis sluoksnis).
Specifikacijos ir suderinamumas
Vamzdžio skersmuo: suprojektuotas pagal srauto reikalavimus. Aušinimo vandens vamzdžių skersmuo paprastai yra DN10-DN50 (pvz., Φ12 mm, φ16 mm, φ25 mm ir kt.), O alyvos vamzdžių skersmuo yra mažesnis (pvz., Φ6 mm, φ8mm, φ10mm ir kt.). Specifinį dydį nustato modelis (pvz., GA serija, G serija, ZT serija) ir vieta (pvz., Pagrindinio bloko alyvos įleidimo angos, alyvos aušintuvo įleidimo ir išleidimo angos).

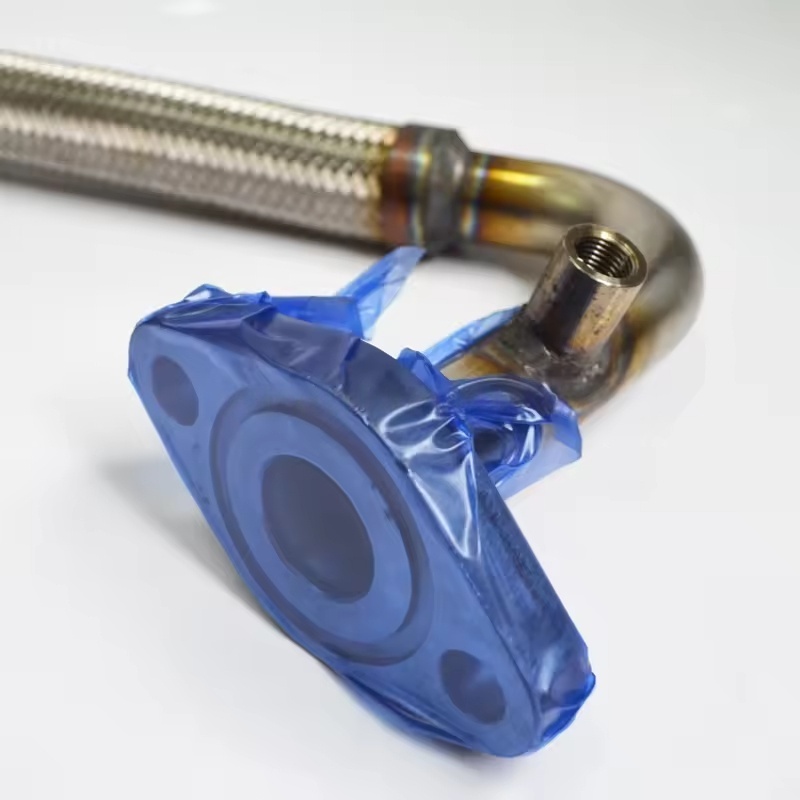

Ryšio metodas: Paprastai naudojamos srieginės jungtys (NPT arba G sriegiai), flanšo jungtys (dideliems vamzdžių skersmenims) arba greitos jungtys (guminiams vamzdeliams/nailono vamzdeliams). Kai kurie vamzdžių maršrutai yra pritvirtinti vamzdžių spaustukais, kad būtų sumažintas vibracijos sukeltas sąsajos atsipalaidavimas.
Taikymo vietos:
Vandens vamzdžiai: daugiausia pasiskirsto vandens aušintuvuose (įleidimo angoje ir išleidimo angoje), vandens siurbliai, temperatūros valdymo vožtuvai, aušinimo bokštų ir kt. Prijungimo vamzdžiai, atsakingi už aušinimo terpės pervežimą į komponentus, kuriems reikalingas šilumos išsklaidymas (pvz., Naftos separatoriai, cilindrų kūnai ir kt.).
Alyvos vamzdžiai: sujungti tarp alyvos bako, alyvos filtro, alyvos aušintuvo, pagrindinio įrenginio alyvos įleidimo, alyvos slėgio reguliavimo vožtuvo ir kt., Sudarant alyvos cirkuliacijos kelią.
Priežiūra ir pakaitiniai atsargumo priemonės:
Reguliarus patikrinimas: reguliariai patikrinkite, ar nėra korozijos, nusidėvėjimo ir nuotėkio (ypač sąsajos dalyse). Guminiai vamzdžiai turi patikrinti, ar senėjimas, įtrūkimas ir išsipūtimas. Pakeiskite bet kokias problemas, surinktas laiku.
Pakaitiniai reikalavimai:
Keisdami naudokite tos pačios specifikacijos vamzdžius kaip ir originalus (vamzdžio skersmuo, medžiaga, atsparumas slėgiui), kad užtikrintumėte srauto ir slėgio suderinimą.
Išpjovę metalinius vamzdžius, išvalykite urvus, kad išvengtumėte priemaišų, patenkančių į sistemą; Guminiai vamzdžių jungtys turi būti tvirtai užsegtos, kad būtų išvengta atsiskyrimo.
Vamzdžių išdėstymas turėtų vengti per didelio lenkimo ar streso, o vamzdžių spaustukų tarpai turėtų būti pagrįsti, kad būtų sumažinta vibracija ir nusidėvėjimas.
Originalių gamyklos dalių pranašumai: Dydžio tikslumas, originalaus gamyklos vandens ir alyvos vamzdžių materialūs veikimai yra visiškai suderinti su įrenginio dizainu, ypač aukšto slėgio ir aukštos temperatūros vietose, užtikrinant ilgalaikį operacinį patikimumą ir sumažinant nuotėkio riziką.
