Aukšto slėgio rotoriaus balanso diafragmos struktūra ir „Atlas Copco“ oro kompresorių funkcija

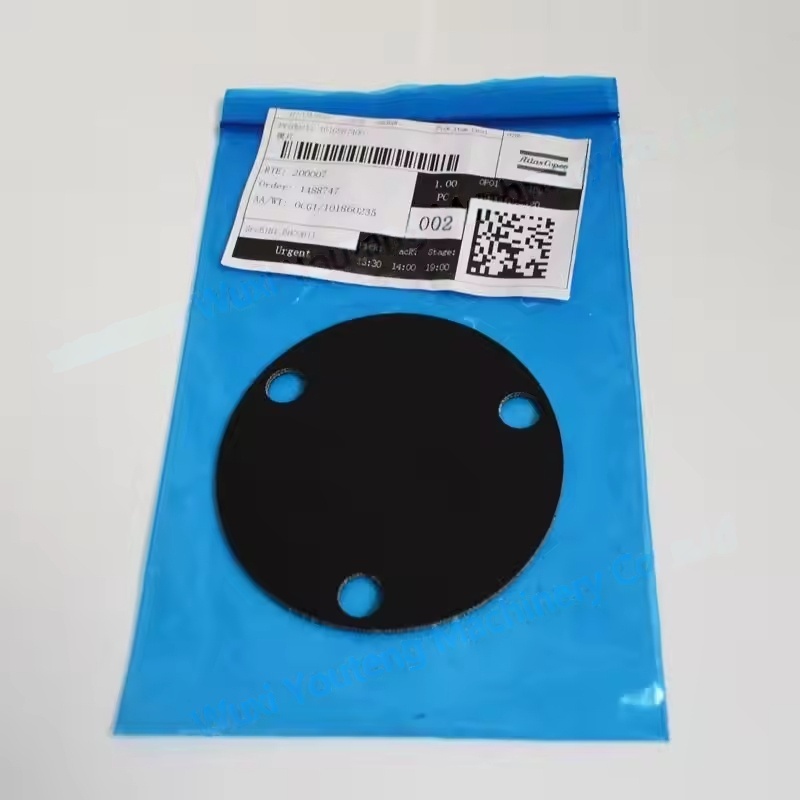

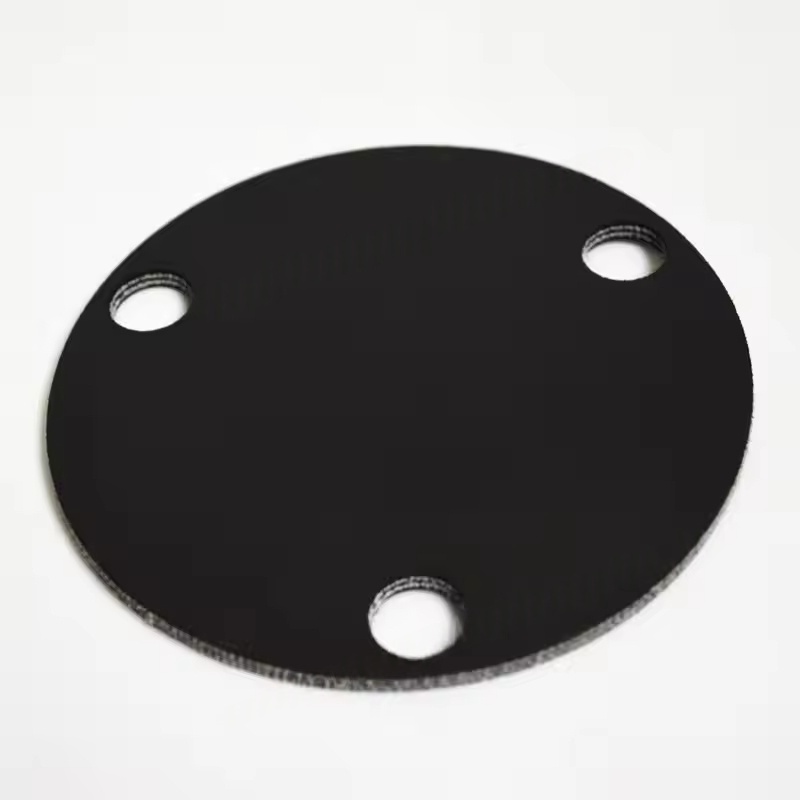

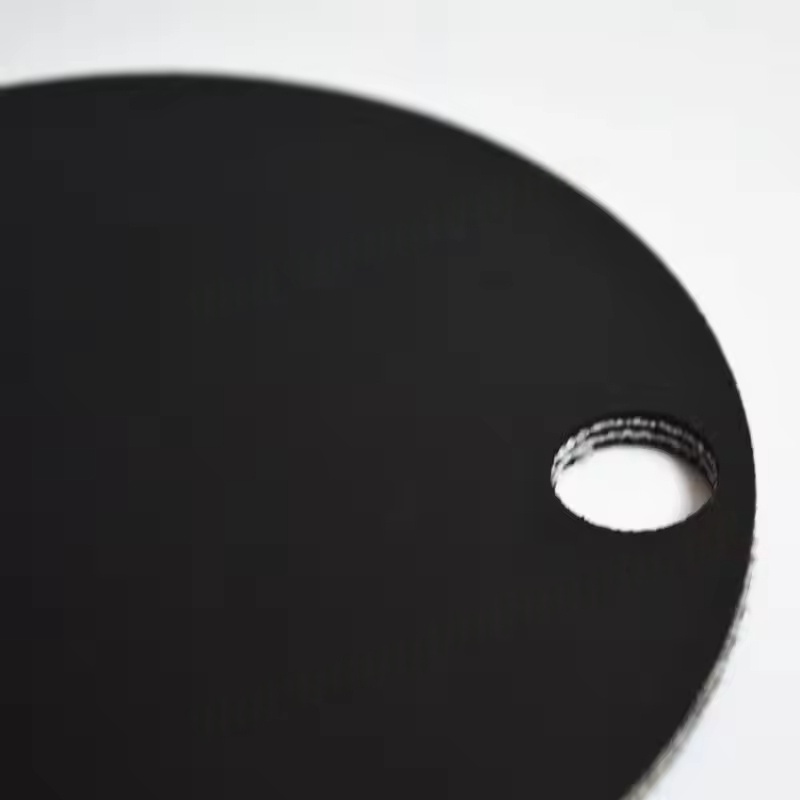

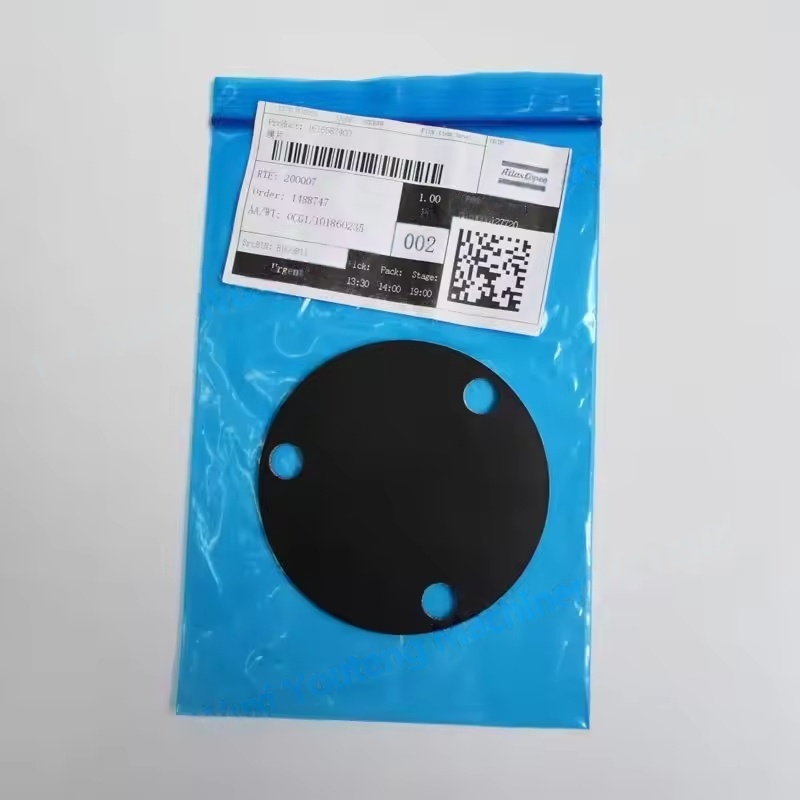

Struktūrinės charakteristikos: Paprastai tai yra plona lakšte panaši metalinė diafragma (dažniausiai pagaminta iš aukšto stiprumo lydinio plieno arba nerūdijančio plieno), turint tam tikrą elastingumą ir tvirtumą. Jis montuojamas rotoriaus gale arba balanso disko gale naudojant konkrečius metodus (pvz., Voltų fiksaciją).
Pusiausvyros principas: Kai rotorius sukasi dideliu greičiu, diafragma gali absorbuoti arba kompensuoti disbalansą, kurį sukelia gamybos nuokrypiai, rotoriaus veikimo susidėvėjimas ir kt., Sumažindama radialinę vibraciją ir išvengdamas nenormalios rotoriaus ir korpuso, guolių, guolių ir kt.
Pagalbinė funkcija: Kai kurios diafragmos taip pat turi sandarinimo funkcijas, neleidžiančias aukšto slėgio dujoms nutekėti išilgai rotoriaus veleno galo arba izoliuoti tepimo aliejų iš kompresinės oro kameros.
Medžiagos ir atlikimo reikalavimai
Medžiagos pasirinkimas: Jis turėtų turėti didelį stiprumą (gali atlaikyti rotoriaus greitojo sukimosi išcentrinę jėgą), atsparumas nuovargiui (prisitaikykite prie ilgalaikio aukšto dažnio vibracijos) ir atsparumo temperatūrai (gali prisitaikyti prie kompresoriaus darbinės temperatūros, paprastai 100–200 ° C). Įprastos medžiagos yra krituliai užkandžiauti nerūdijančio plieno arba lydinio medžiagos.
Tikslūs reikalavimai: Gamybos tikslumas turi būti ypač didelis, o storis ir lygumas yra griežtai kontroliuojamas (paprastai matuojamas mikrometruose), kad būtų užtikrintas pusiausvyros reguliavimo tikslumas ir išvengta rotoriaus disbalanso padidėjimo dėl nepakankamo tikslumo.
Taikymas ir priežiūra
Taikomi modeliai: daugiausia naudojami aukšto slėgio rotoriaus etapams (tokiems kaip kompresoriai, kurių išmetamųjų dujų slėgis ≥ 30 barų), pavyzdžiui, „ZT“ serijos aukšto slėgio sraigtiniai aparatai, ZH serijos aukšto slėgio kompresoriai be aliejaus ir kt. Diafragmų dydis ir montavimo metodas skiriasi skirtingais modeliais.
Pakeitimo laikas: Kai kompresorius rodo per dideles vibracijos vertes (viršijančias nurodytą įrangos vibracijos intensyvumo standartą), nenormalus diafragmos veikimo ar įtrūkimų, deformacijos ar nuovargio pažeidimo padidėjimas, būtina jį laiku pakeisti.
Montavimo atsargumo priemonės: Pakeitimo metu būtina griežtai veikti pagal pradines gamyklos specifikacijas, kad būtų užtikrintas diafragmos ir rotoriaus koncentracija, o tvirtinimo varžtai turėtų būti sugriežtinti pagal nurodytą sukimo momentą, kad būtų išvengta priešlaikinio naujos diafragmos gedimo dėl netinkamo montavimo.
Svarba ir atranka
Aukšto slėgio rotoriaus balanso diafragma yra pagrindinis komponentas užtikrinant saugų kompresoriaus veikimą. Dėl jo gedimo padidėja rotoriaus vibracija, dėl kurios pažeista gatūra, rotoriaus priepuolis ir kiti rimti gedimai ir netgi išjungti įrangą.
Būtina pasirinkti originalias „Atlas Copco“ gamyklos dalis, nes jų dydis, medžiaga ir tikslumas yra visiškai suderinti su konkrečiu rotoriaus modeliu. Ne originalios dalys gali sukelti pusiausvyros gedimą ar saugos pavojų dėl nestandartinio našumo.
