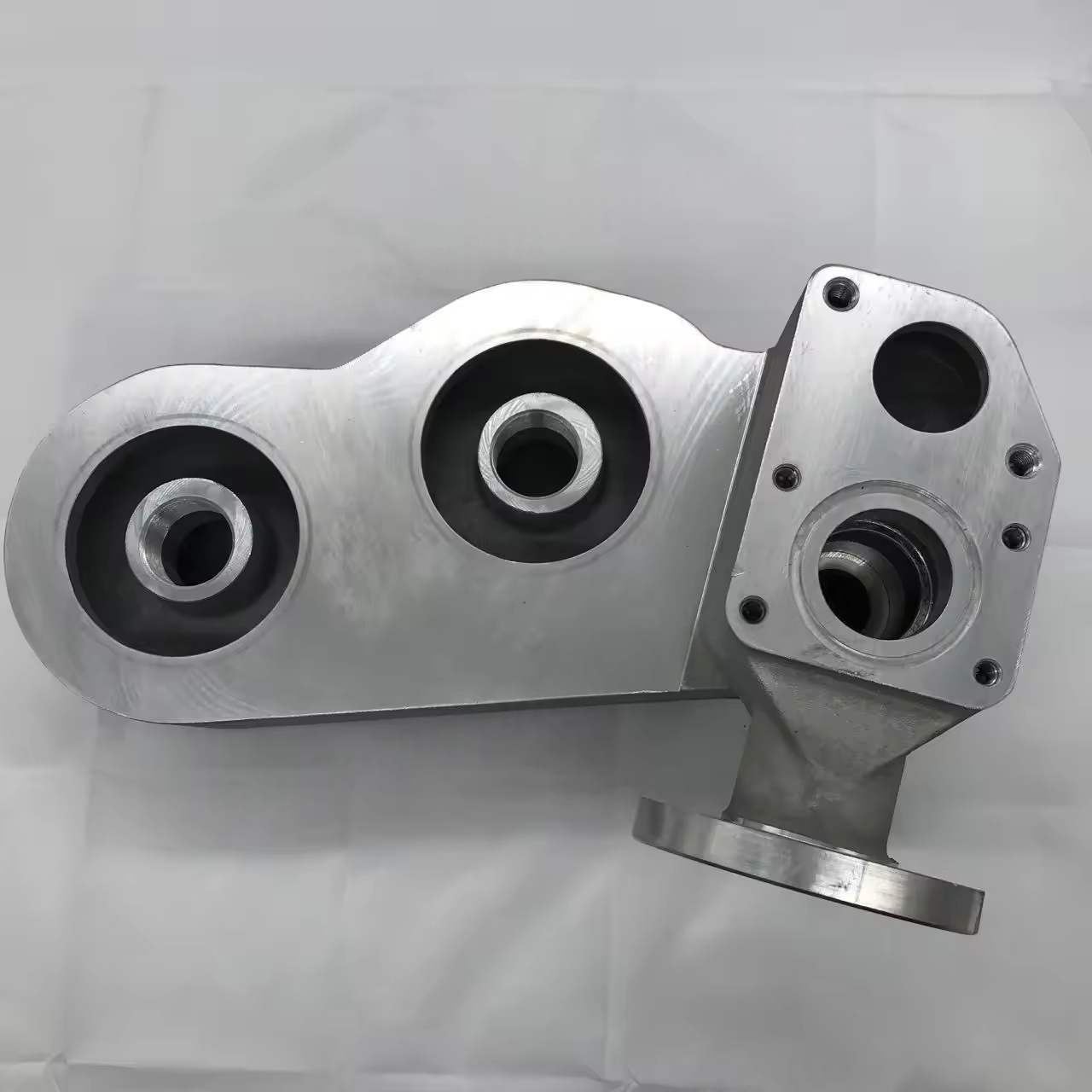

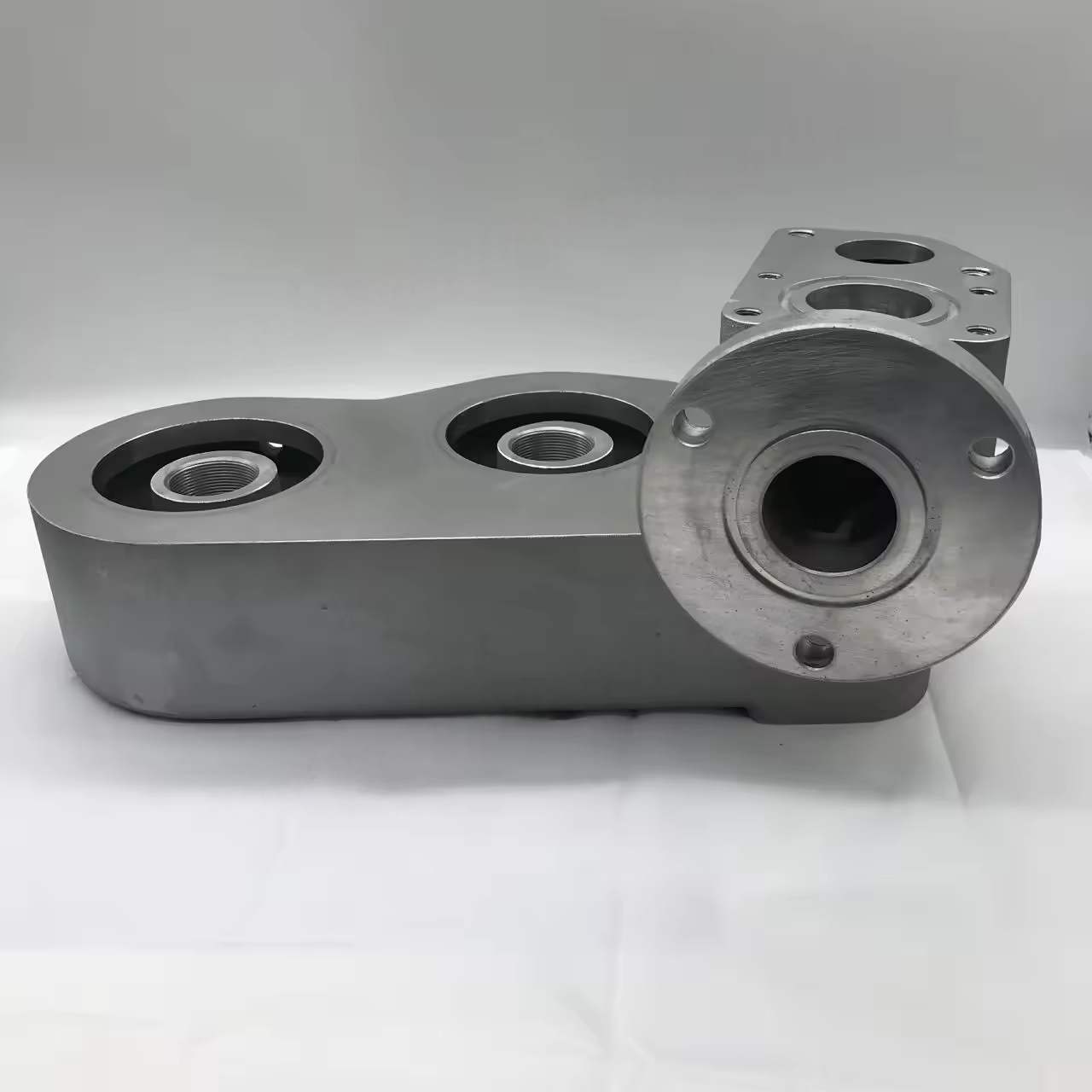

I. Pagrindinės „Atlas Copco“ oro kompresoriaus alyvos filtro korpuso funkcijos
Struktūrinė atrama: pritvirtintas filtro elementas ir suformavo uždarą filtravimo kamerą, kad užtikrintų, jog tepimo alyva gali būti filtruojama tik per filtro elementą.
Slėgio guolis: gali atlaikyti tepimo alyvos cirkuliacijos sistemos (paprastai 0,4 - 1,0 MPa) darbinį slėgį, neleidžiant apvalkalo įtrūkimui dėl pernelyg didelio alyvos slėgio.
Alyvos srauto rekomendacijos: Vidinio srauto kanalo konstrukcija veda alyvą tolygiai patekti į filtro elementą, vengiant trumpų jungčių ar netolygaus srauto ir užtikrindamas filtravimo efektyvumą.
Apsauga nuo sandarinimo: derinama su galiniu dangčiu arba sujungimo komponentais, kad susidarytų sandariklis, neleidžiant nefiltruotai aliejui nutekėti ar filtruoti alyvos vėl užteršti.
Ii. „Atlas Copco Air Compressor Oil Filter“ korpuso medžiagos ir gamyba
Bendrosios medžiagos
Dažniausiai naudokite ketaus (pvz., HT200) arba aliuminio lydinį: ketaus stiprumas ir maža kaina, tinkama aukšto slėgio sąlygoms; Aliuminio lydinys yra lengvas ir turi gerą šilumos išsisklaidymą, dažniausiai naudojamą mažuose ir vidutinio dydžio kompresoriuose.
Kai kurie aukščiausios klasės modeliai naudoja inžinerinį plastiką (sustiprintą nailoną): stiprų atsparumą korozijai, tačiau taikomi tik žemo slėgio sistemoms (≤ 0,6 MPa). Gamybos procesas
Ketaus korpusas: jis gaminamas smėlio liejimu arba tikslus liejimas, o vidinė siena yra apdirbta, kad būtų užtikrintas sandarinimo paviršiaus tikslumas.
Aliuminio lydinio korpusas: Jis dažniausiai susidaro liejant štampu, o paviršius apdorojamas anodizacija, kad padidėtų atsparumas korozijai.
Norint užtikrinti tinkamumo toleranciją (paprastai IT7-IT9 laipsnį), reikia tiksliai apdirbti pagrindines dalis (tokias kaip sandarinimo paviršius ir srieginės sąsajos).
Iii. Pagrindiniai „Atlas Copco“ oro kompresoriaus alyvos filtro korpuso konstrukcijos dizainas
Įleidimo ir išleidimo sąsajos
Paprastai tai yra srieginės jungtys (pvz., G1/2, G3/4) arba flanšo jungtys, o sąsajos kryptis yra suprojektuota pagal vieneto vamzdyno išdėstymą (radialinę ar ašinę), o viduje yra trikdžių pritaikymas arba O žiedo griovelis, kad būtų galima sandarinimą.
Filtro elemento diegimo struktūra
Vidinės padėties nustatymo kaiščiai arba SNAP tvirtinimo elementai naudojami siekiant užtikrinti tikslų filtro elemento montavimą ir jo suderinimą su korpuso sandarinimo paviršiumi.
Kai kurie dizainai apima spyruokles arba dangtelius, kad būtų suspaustas filtro elementas, kad jis neatsiliktų nuo alyvos slėgio smūgio.
Integruotas aplinkkelio vožtuvas
Dauguma korpusų yra skirti apeiti vožtuvų montavimo skylutes, o viduje įrengtas spyruoklinio tipo aplinkkelio vožtuvas (atidarymo slėgis 0,3–0,5 MPa), sudarantis slėgio skirtumo jutiklio kanalą su filtro elemento įleidimo angoje ir išleidimo angoje.
Stiprumo dizainas
Korpuso sienos storis apskaičiuojamas atsižvelgiant į darbinį slėgį (paprastai 3–8 mm), o kampuose naudojami suapvalinti kampai, kad būtų išvengta streso koncentracijos.
Aukšto slėgio modeliams reikia atlikti hidraulinį bandymą (1,5 karto didesnis už darbinį slėgį, išlaikant slėgį 30 minučių be nuotėkio).
Iv. Bendros „Atlas Copco“ oro kompresoriaus alyvos filtro korpuso problemos ir priežiūra
Nutekėjimas
Priežastys: Sandarinimo paviršiaus įbrėžimai, O žiedo senėjimas, srieginis atsipalaidavimas ar korpuso deformacija.
Gydymas: pakeiskite sandarinimo elementą, atkeršykite sandarinimo paviršių, priveržkite pagal nurodytą sukimo momentą; Jei korpusas yra deformuotas, pakeiskite jį kaip visumą.
Įtrūkimai ar plyšimai
Priežastys: perdėto slėgio veikimas (pvz., Apskritimo vožtuvo gedimas), medžiagų defektai, nelygi jėga montavimo metu (pvz., Priverstinai prisukamas į dujotiekį).
Gydymas: Nedelsdami sustabdykite mašiną ir pakeiskite korpusą, ištirkite viršslėgio priežastį (pvz., Sistemos užsikimšimą, apsauginio vožtuvo gedimą).
Vidinis rūdis
Priežastys: Ilgalaikis tepalų pakeitimo trūkumas lemia rūgščių medžiagų koroziją arba korpuso viduje nebuvo atliktas rūdžių prevencijos gydymas.
Gydymas: išvalykite aprūdijusią vietą, pakeiskite reikalavimus atitinkančiu standartiniu tepalu; Jei sunkiai rūdijote, pakeiskite korpusą.
