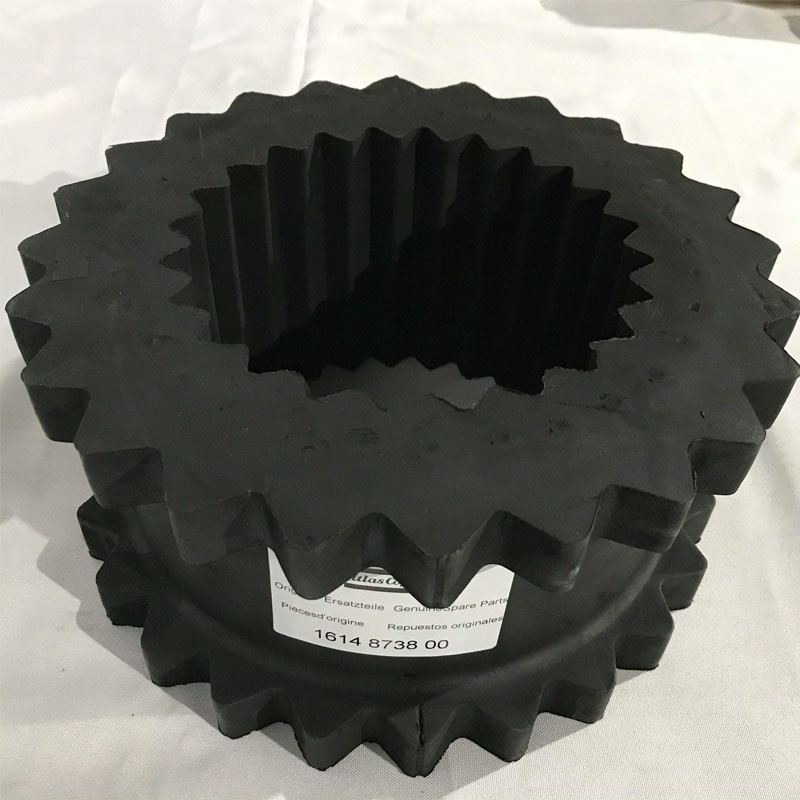

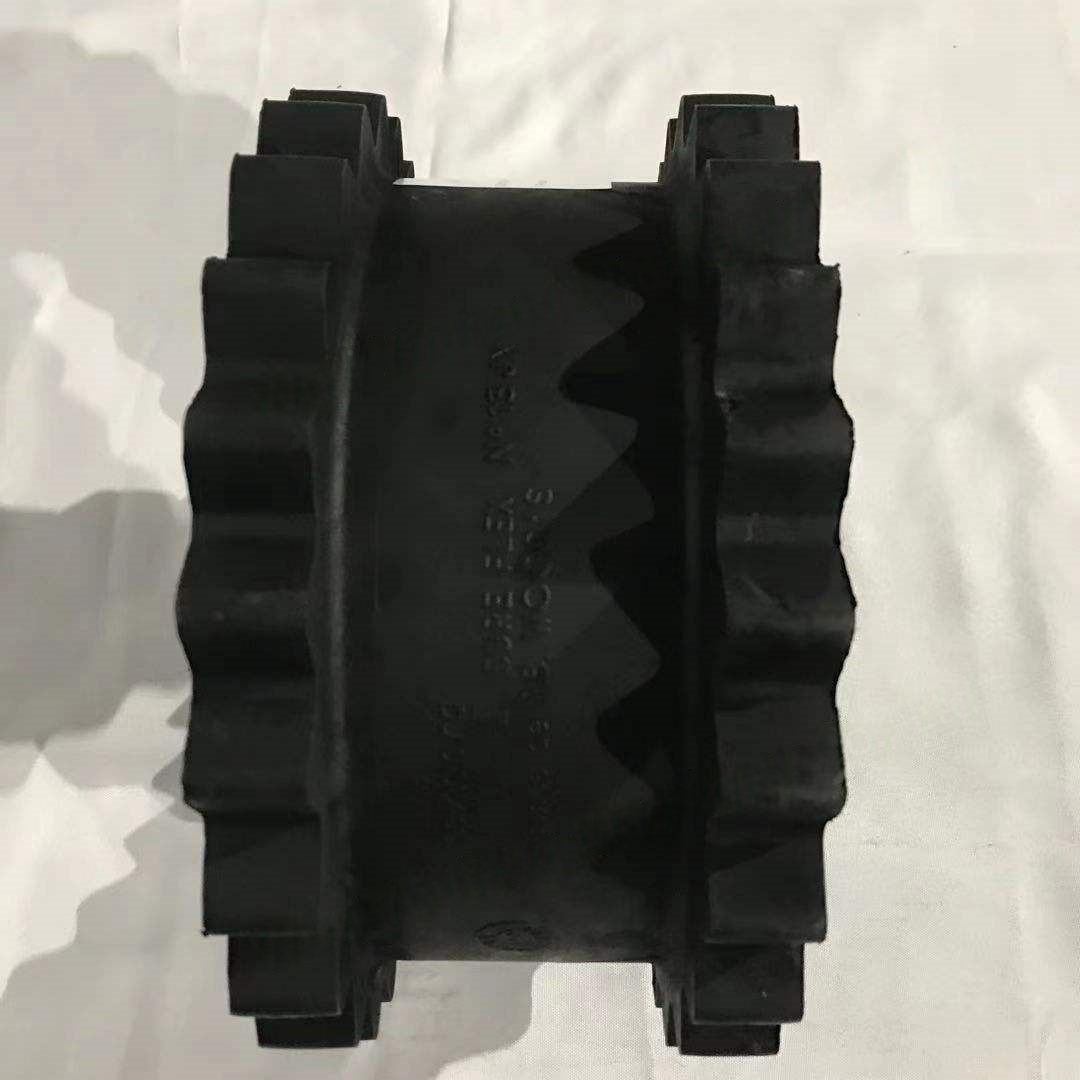

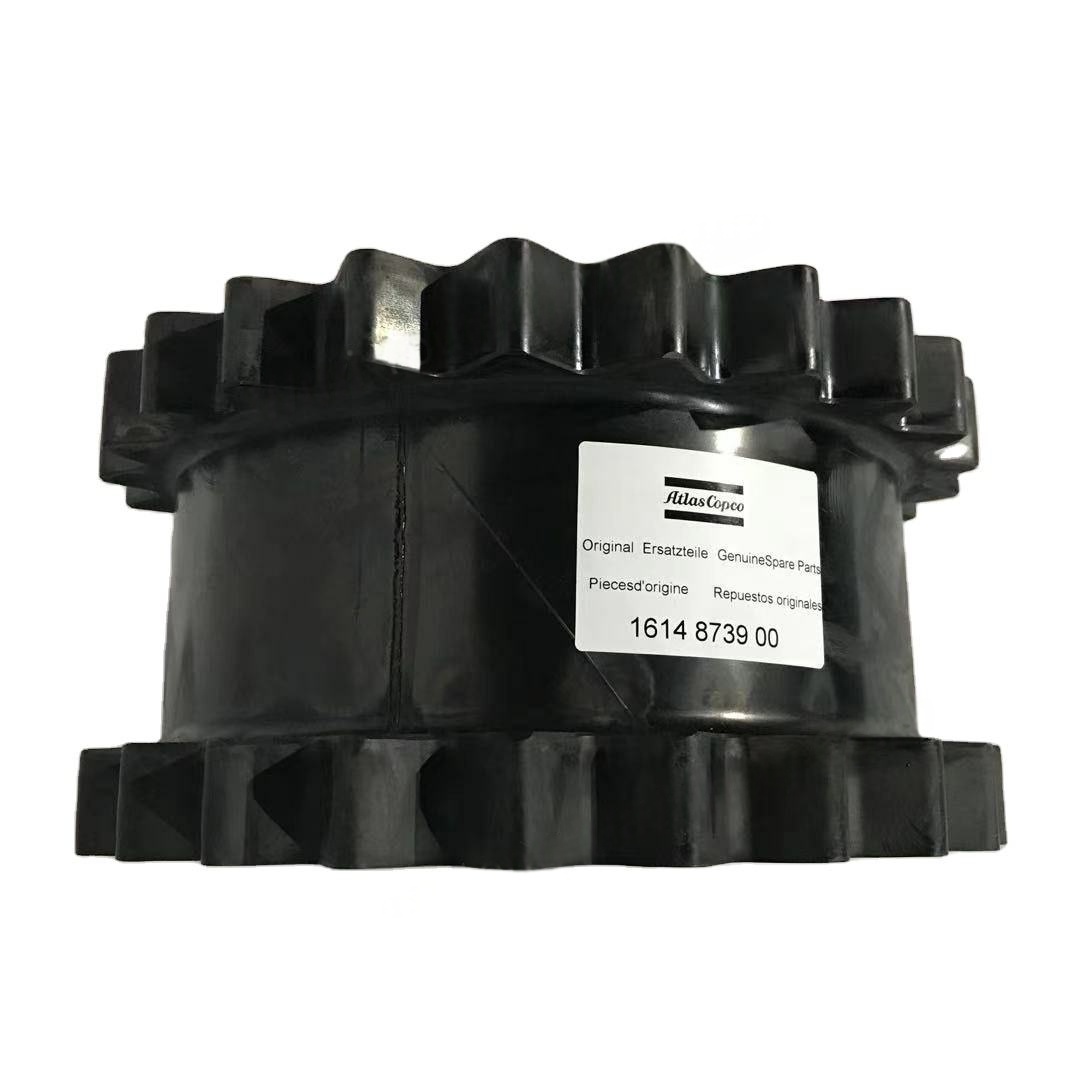

1614873900 „Gear Flex“ sujungimo elementų rinkinys „Atlas Copco“

Kodėl lūžo lankstus oro kompresoriaus pavaros sujungimas?

1. Dantų paviršiaus susidėvėjimas (dažniausiai)

Simptomas: Mažėja dantų storis, padidėja danties paviršiaus šiurkštumas, o sunkiais atvejais atsiranda žingsnis panašus susidėvėjimas.

Priežastys:

Nepakankamas tepimas: nepakankamas tepimo alyvos kiekis arba sena aliejus, todėl tiesiogiai kontaktuoja ir trintis tarp danties paviršių.

Priemaišų įsibrovimas: sandarinimo, dulkių ir metalo dalelių gedimas patenka tarp dantų, sustiprinant abrazyvinį susidėvėjimą.

Per didelis apkrova: tikrasis sukimo momentas viršija įvertintą jungties vertę, sukeldamas per didelį danties paviršių kontaktinį įtempį.

Pasirodymas, viršijantis standartą: Dviejų velenų (ašinių / radialinių / kampų) netinkamas suderinimas sukelia nevienodą danties paviršių apkrovą, todėl sustiprėjo vietinis susidėvėjimas.

2. Dantų paviršiaus sukibimas

Simptomas: Metalas danties paviršiuje ištirpsta ir suvirina dėl aukštos temperatūros, sudaro griovelius.

Priežastys:

Didelė greita ir sunkia apkrova: Trintis ant danties paviršių sukelia šilumą dideliu sukimosi greičiu, todėl alyvos plėvelė plyšta.

Tepimo gedimas: nepakankamas tepimo alyvos klampumas ar blogas anti-adhezijos veikimas.

Medžiagos neatitikimas: Kietumo skirtumas tarp vidinio ir išorinio dantų yra per mažas (idealus skirtumas yra HRC 5 - 10).

3. Varžlo lūžis

Simptomas: Varžtų prijungimas (ypač priešakinių skylių varžtai) patiria nuovargio lūžius.

Priežastys:

Nepakankama priešpriešinančia jėga: nesugebėjimas suveržamas pagal nurodytą sukimo momentą montavimo metu, todėl varžtai gali būti keičiami.

Neįmanoma susitvarkyti su laiku: Įrangos vibracija sukelia varžtų atsipalaidavimą, sustiprina įtempių koncentraciją.

Medžiagos defektas: nepakankamas varžtų stiprumas arba įtrūkimų ir kitų defektų buvimas.

4. Sandarinimo žiedų senėjimas ir nutekėjimas

Simptomas: tepimo aliejaus nutekėjimas, matomos aliejaus dėmės ant jungties išorės.

Priežastys:

Aukšta temperatūra: ilgalaikis eksploatavimas aukštos temperatūros aplinkoje, guminiai sandarinimo žiedai ir kietas.

Cheminė korozija: sandarinimo žiedų korozija tepant aliejaus priedus arba aplinkos terpę (pvz., Rūgštinės dujos).

Netinkamas montavimas: Montavimo metu sandarinimo žiedai subraižomi arba iškraipomi.

5. Nuovargio įtrūkimai

Simptomas: įtrūkimai atsiranda ant pusiau sujungimo ar tarpinės rankovės, dažniausiai danties šaknyje ar rake.

Priežastys:

Dažnas starto stotelė: Dažnas įrangos startas sukuria smūgio apkrovas.

Rezonansas: Natūralus jungties dažnis yra artimas įrangos vibracijos dažniui, sukeliančiam rezonansą.

Medžiagos defektas: liejime yra oro skylių, šlako intarpų ir tt, ir tai tampa įtrūkimų šaltiniu.

Ii. Atvejo analizė

1 atvejis: per didelis dantų paviršiaus susidėvėjimas

Pagrindiniai faktai: Po vienerių metų veikimo cheminio augalo sujungimo danties storis padidėjo 20% (normalus ≤ 10%).

Priežastys:

Neteisingas tepimo aliejaus pasirinkimas (per žemas klampumo laipsnis), negalėdamas suformuoti veiksmingos naftos plėvelės.

Oro įsiurbimo dulkių pašalinimo įtaisas, dulkės pateko į jungties vidų.

2 atvejis: varžtų lūžis, sukeliantis mašinos išjungimą

Fonas: Oro kompresoriaus sujungimo varžtai tam tikroje kasykloje iš eilės sulaužė 3 kartus, todėl dėl išjungimo kiekvieną kartą prarandama maždaug 50 000 juanių.

Priežastys:

Įdiegimo metu nebuvo naudojamas sukimo momento veržliaraktis, o priešpriešinančią jėgą nepakankama (tik 60% nurodytos vertės pasiekė tik 60%).

Nebuvo atliekami reguliarūs varžtų atlaisvinimo patikrinimai, dėl kurių nuovargis lūžo.

3 atvejis: Sanderpimo žiedo senėjimas ir alyvos nutekėjimas

Fonas: Tam tikros dažymo gamyklos oro kompresoriaus jungtis buvo papildyta tepaliniu aliejumi kiekvieną savaitę, tačiau vis tiek dažnai sukėlė aliejaus trūkumo aliarmus.

Priežastis:

Įranga ilgą laiką veikia 80 ℃ aplinkoje, o nitrilo gumos sandarinimo žiedas buvo brandintas ir įtrūkęs.

Tepimo aliejuje yra ekstremalių slėgio priedų, kurie pagreitina gumos koroziją.
