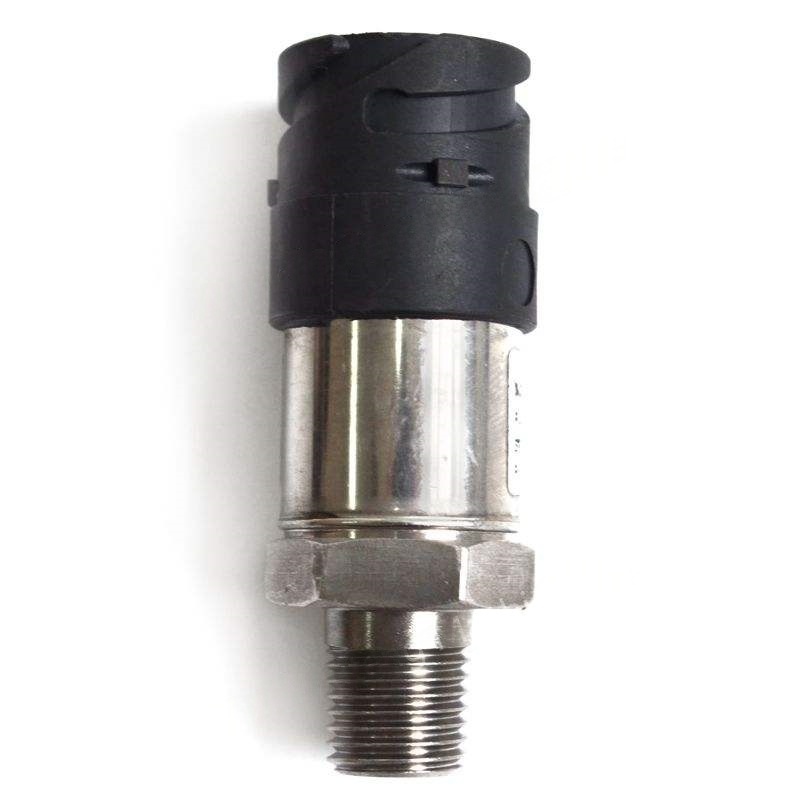

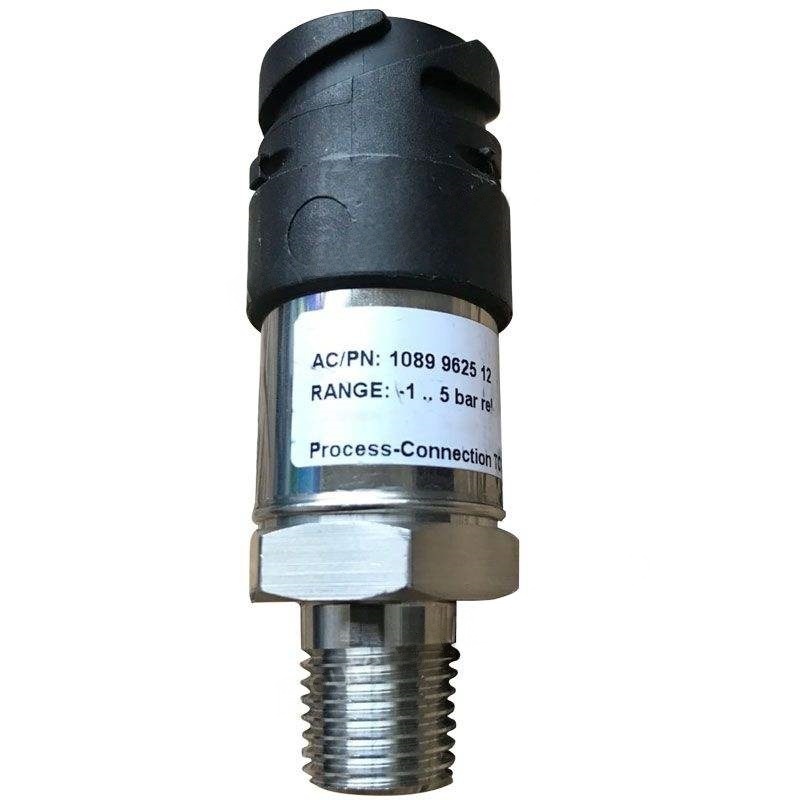

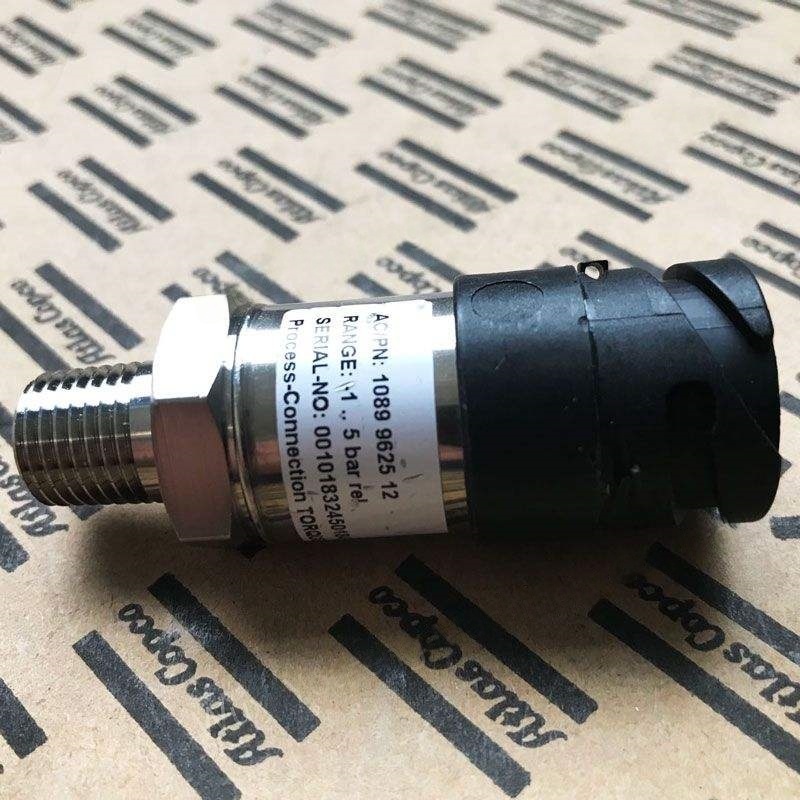

1089962512 „Atlas Copco“ jutiklio spaudos dalys

I. Darbo principas

Slėgio jutiklio veikimas grindžiamas fizinio poveikio konvertavimu. Yra trys bendrieji tipai:

Piezoreistinis poveikis: puslaidininkių medžiagų (tokių kaip silicio) atsparumo vertė keičiasi slėgiu. Atsparumo pokytis paverčiamas įtampos signalu per Wheatstone tiltą.

Pjezoelektrinis efektas: kai kurie kristalai (tokie kaip kvarcas) sukuria krūvius, kai jie veikia jėgą. Įkrovos kiekis matuojamas taip, kad netiesiogiai gautų slėgio vertę.

Talpinis efektas: slėgio pokyčiai sukelia tarpo tarp kondensatorių plokštelių pasikeitimo, todėl keičiasi talpos vertė, kuri vėliau paverčiama elektriniu signalu.

Iii. Pagrindiniai taikymo scenarijai

Slėgio valdymas: išlaikykite laikymo rezervuaro slėgį nustatytame diapazone (pvz., 0,6 - 0,8 MPa), automatiškai iškraukite, kai slėgis pasiekia viršutinę ribą, ir paleiskite iš naujo, kai jis nukrenta žemiau apatinės ribos.

Saugos apsauga: stebėkite išmetimo slėgį. Kai slėgis viršija ribą, suaktyvinkite apsauginį vožtuvą arba avarinį išjungimą, kad būtų išvengta sprogimo rizikos.

Energijos efektyvumo optimizavimas: stebėdami slėgio skirtumą tarp įleidimo ir lizdo, apskaičiuokite suspaudimo santykį ir sureguliuokite variklio galią, kad būtų galima išsaugoti energiją.

Gedimo diagnozė: nenormalūs slėgio svyravimai (tokie kaip staigus slėgio kritimas) gali parodyti nuotėkį ar vožtuvo gedimą.

Iv. Pagrindiniai pasirinkimo parametrai

Matavimo diapazonas: Pasirinkite pagal oro kompresoriaus darbinį slėgį. Paprastai tai yra 1,5–2 kartus didesnis už darbinį slėgį (pavyzdžiui, jei darbinis slėgis yra 0,8 MPa, pasirinkite 0 - 1,6 MPa diapazoną).

Tikslumo laipsnis: Pramoninis laipsnis paprastai naudojamas ± 0,5% FS, o laboratorijai ar medicininei įrangai reikia ± 0,1% FS ar daugiau.

Išėjimo signalas: Paprastai 4–20 mA (stipri anti -interferencija, tinkama perduoti tolimojo nuotolio), 0–10 V (geras suderinamumas).

Sąsajos medžiaga: ėsdinančiai aplinkai pasirinkite nerūdijančio plieno arba keraminės sąsajos medžiagos.

Apsaugos laipsnis: Pasirinkite IP65 arba aukštesnę apsaugos laipsnį drėgnai ar dulkėtai aplinkai.

V. Montavimo ir priežiūros patarimai

Įdiegimo vieta:

Venkite montuoti vietose, kuriose yra didelė vibracija (pvz., Netoli variklio), ir pridėkite šoką sugeriantį įtaisą.

Įsitikinkite, kad slėgio sąsaja yra vertikaliai žemyn, kad kondensato vanduo nepatektų į jutiklio vidų.

Kalibravimo laikotarpis: rekomenduojama kalibruoti kartą per metus. Didelio tikslumo taikymui kalibruokite kas šešis mėnesius.

Trikčių šalinimas:

Nėra signalo išvesties: Patikrinkite, ar maitinimo šaltinis ir laidai yra laisvi, ir ar jutiklis sudegintas.

Didelis išėjimo vertės svyravimas: Tai gali būti dėl vamzdyno vibracijos, vidutinio pulsavimo ar jutiklio senėjimo.

Nulio dreifas: pakartotinai kalibruokite arba pakeiskite jutiklį.

Vi. Tipiniai taikymo atvejai

1 atvejis: Gamyklos oro kompresorius dažnai prasideda ir sustoja. Stebint slėgio jutiklį, buvo nustatyta, kad laikymo rezervuaro slėgis per daug svyravo. Pakoregavus jutiklio montavimo padėtį ir optimizavus PID parametrus, „Start-stop“ dažnis sumažėjo 30%, prailginant įrangos eksploatavimo laiką.

2 atvejis: Medicininiai oro kompresoriai naudoja pjezoreistinius jutiklius (± 0,05% FS), kad įsitikintų, jog išėjimo slėgis yra stabilus esant 0,3 - 0,4 MPa, tenkinant griežtus medicinos prietaisų reikalavimus.

Vii. Ateities tendencijos

Integentizavimas: integruokite mikroprocesorius, palaikykite skaitmeninę komunikaciją (pvz., Modbus) ir savęs diagnozės funkcijas.

Daiktų internetas (IoT): susisiekite su debesų platformomis, kad pasiektumėte nuotolinę stebėjimą ir numatomą priežiūrą.

Mažos energijos suvartojimas: naudokite „MEMS“ technologiją, kad sumažintumėte energijos suvartojimą, tinkamą nešiojamiems akumuliatoriams varomiems įrenginiams.
