„Atlas Copco“ oro kompresoriaus temperatūros valdymo vožtuvo rinkinys
I. rinkinio kompozicija ir pagrindinės funkcijos

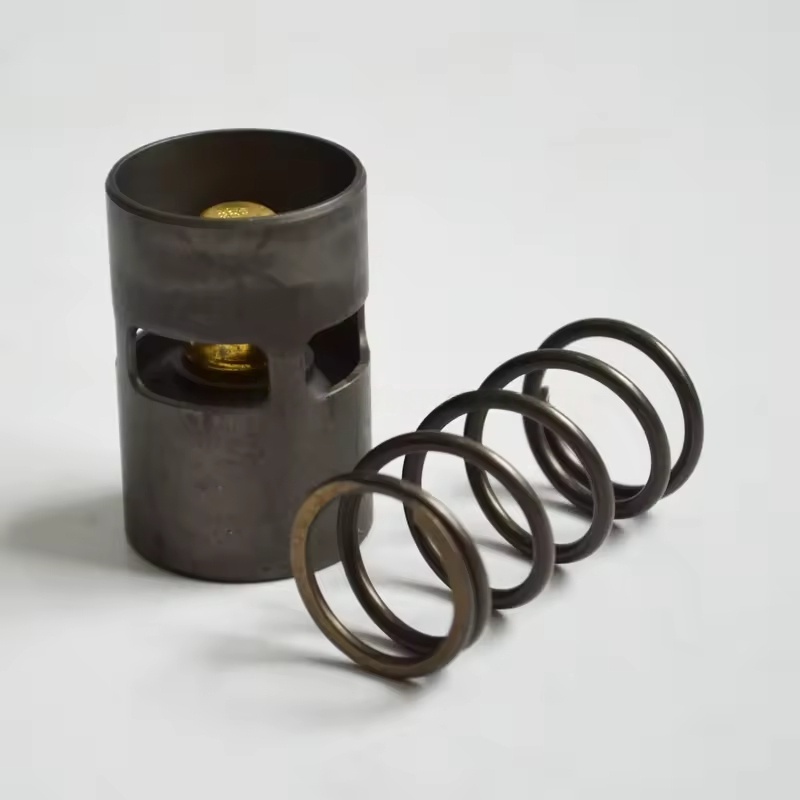

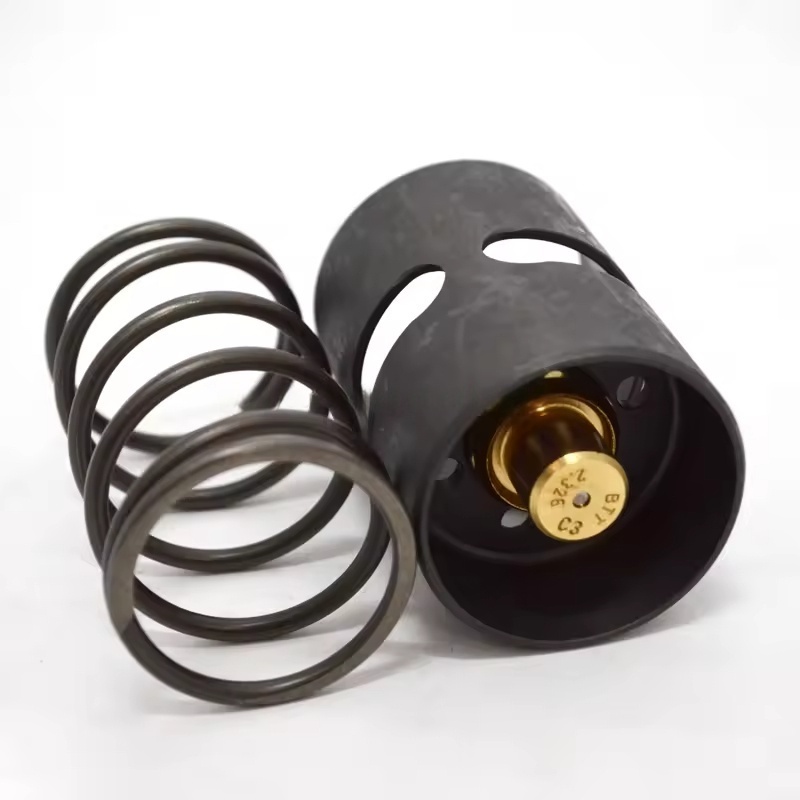

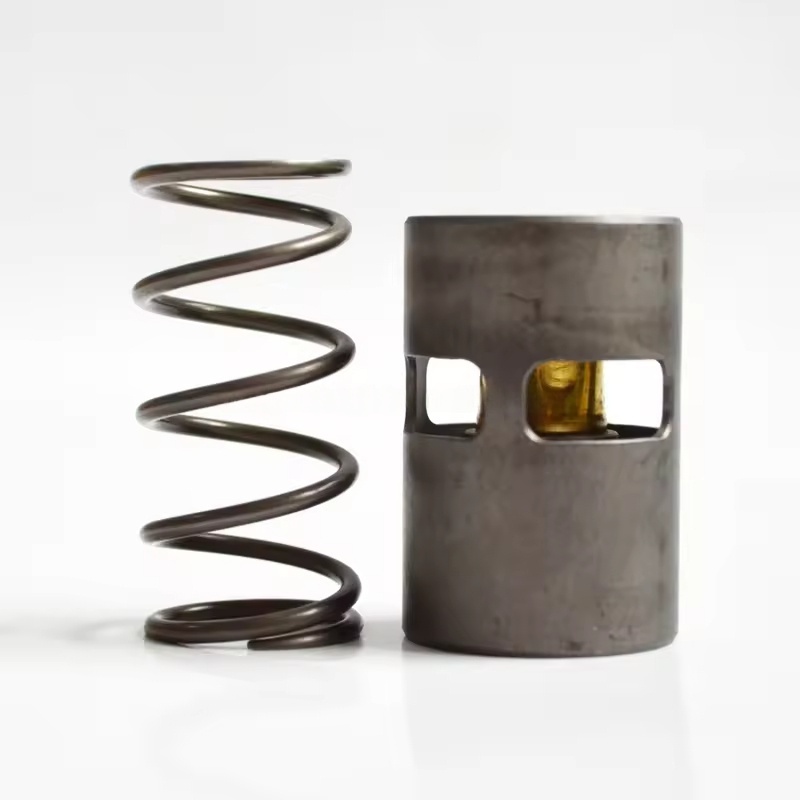

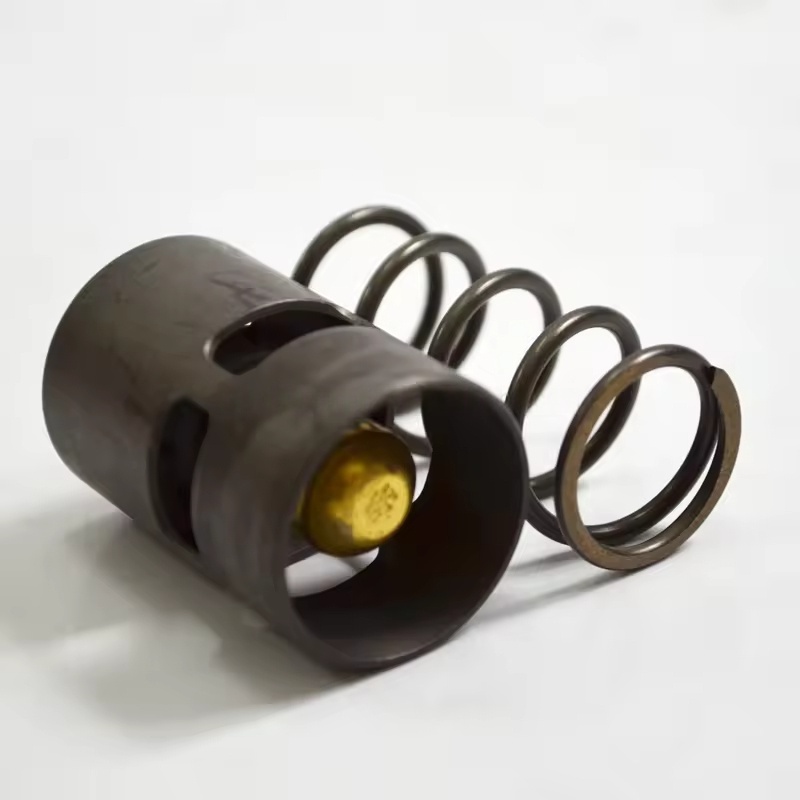

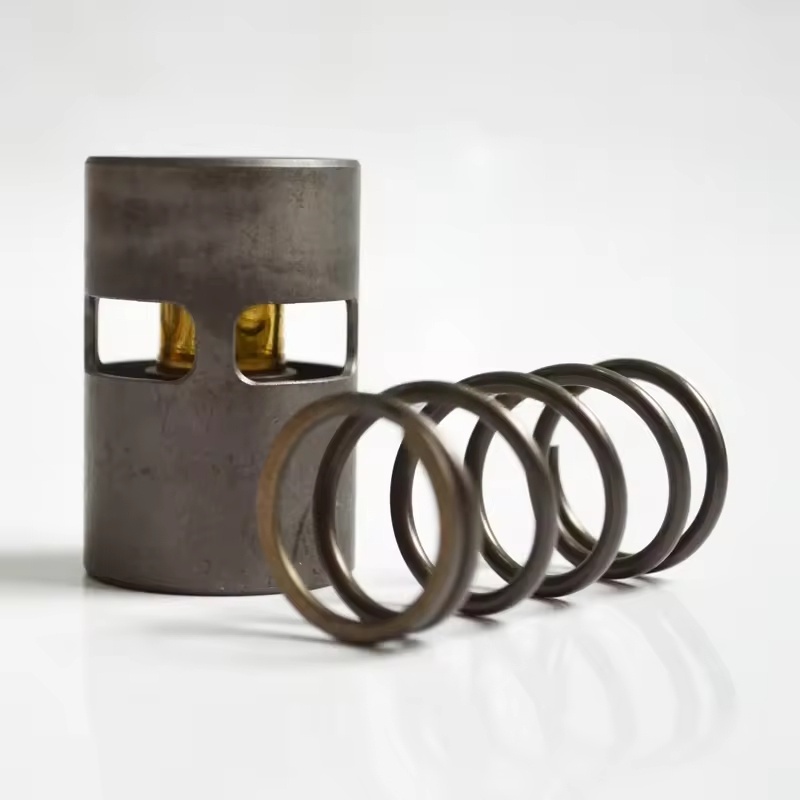

Pagrindiniai komponentai: paprastai apima temperatūros valdymo vožtuvo korpusą (turinčią temperatūros jutiklio elementą), vožtuvo šerdį, spyruoklę, sandariklius (O žiedus, tarpiklius), apėjimo vamzdynų jungtis ir montavimo priedus ir kt.
Darbo principas: Per temperatūros jutimo elementą (pvz., Vaško temperatūros jutiklinę lemputę), jis jaučia alyvos temperatūros pokyčius ir automatiškai sureguliuoja vožtuvo šerdies angą:
Kai alyvos temperatūra yra žemesnė už nustatytą vertę, vožtuvo šerdis uždaro aušinimo grandinę, o tepimo alyva eina per aplinkkelį ir tiesiai patenka į pagrindinį bloką, greitai pakeldamas alyvos temperatūrą.
Kai alyvos temperatūra pasiekia nustatytą vertę, vožtuvo šerdis palaipsniui atsidaro, o tepimo alyva patenka į aušinimo įrenginį, kad galėtų aušinti prieš cirkuliaciją, vengdama per didelės alyvos temperatūros, dėl kurios pablogėja alyvos kokybė.
Ii. Adaptacijos charakteristikos
Pritaikytas skirtingoms oro kompresorių serijoms (tokioms kaip GA, ZR, ZT ir kt.) Su alyvos srautu, slėgio parametrais ir montavimo vieta, kad būtų užtikrintas valdymo temperatūros tikslumas ir suderinimas su įrenginiu.
Medžiagos pasirinkimas: naudojami atsparūs aliejui atsparūs, aukštai temperatūrai atsparūs metalai (tokie kaip žalvaris, nerūdijantis plienas) ir speciali guma, tinkama ilgalaikiam tepimo alyvos ir temperatūros svyravimo aplinkos panardinimui.
Iii. Pakeitimo ar priežiūros scenarijai
Reguliarus pakeitimas: Rekomenduojama pakeisti kas 4000–6000 valandų arba sinchroniškai sutepimo alyva, kad būtų išvengta vožtuvo šerdies susidėvėjimo, temperatūros jutiklio elemento senėjimo ir dėl to atsirandančio kontrolės gedimo.
Gedimų apraiškos:
Alyvos temperatūra nuolat žema (žemiau 80 ℃), galbūt dėl vožtuvo šerdies, įstrigusios aplinkkelio padėtyje, neleidžiant tepimo alyvai patekti į aušinimo įrenginį.
Nenormaliai aukšta alyvos temperatūra (daugiau nei 100 ℃), galbūt dėl vožtuvo šerdies, įstrigusios uždaroje vietoje ar temperatūros jutiklio elemento gedimuose, o aušinimo grandinė neatsidaro.
Alyvos nutekėjimas, kurį dažniausiai sukelia sandariklių senėjimas ir pažeidimai.
Iv. Pagrindiniai pakeitimo ir diegimo taškai
Pasiruošimas:
Išjunkite ir atjunkite maitinimo šaltinį, atleiskite alyvos slėgį vamzdyne, palaukite, kol įrenginys atvės.
Paruoškite suderinamą originalų gamyklos rinkinį, veržliaraktį, sandariklį (jei reikia) ir valymo audinį.
Pakaitiniai veiksmai:
Nuimkite temperatūros valdymo vožtuvo įleidimo ir išleidimo alyvos vamzdynus, surinkite likusį tepimo alyvą.
Atlaisvinkite senus vožtuvų tvirtinimo varžtus, nuimkite seną vožtuvą, išvalykite alyvos dėmes ir sandariklio likučius ant montavimo paviršiaus.
Patikrinkite, ar naujas vožtuvo mazgas nepažeistas, pakeiskite visus sandariklius, įdėkite naują vožtuvą originalia gamyklos kryptimi (atkreipkite dėmesį į įleidimo ir išleidimo alyvos kryptį).
Priveržkite vamzdžių jungtis ir tvirtinkite varžtus, kad įsitikintumėte, jog nėra nuotėkio.
Derinimas ir patikrinimas:
Pradėkite įrenginį ir stebėkite, ar alyvos temperatūra keičiasi normaliame diapazone (80–95 ℃).
Patikrinkite, ar vožtuvo komponentų ir vamzdžio sąsajose yra alyvos nuotėkio, patvirtinkite jautrią valdymo temperatūros atsaką.
