„Atlas Copco“ pagrindinis darbo principas
Suspausto oro suspaudimo proceso metu ore vandens garai kondensuosis į skystą vandenį dėl padidėjusio slėgio ir temperatūros pokyčių. Vandens separatorius skiria vandenį šiais būdais:
Išcentrinis atskyrimas: Naudojant išcentrinę jėgą, kurią sukuria greitaeigis oro srauto sukimasis, tankesni vandens lašeliai išmetami link vidinės separatoriaus sienos ir kaupiasi prieš išleidžiant per drenažo vožtuvą.
Poveikio atskyrimas: Tegul suspaustas oras daro įtaką teritorijoms, o dėl staigaus srauto greičio pokyčių vandens lašai atsiskiria dėl inercijos.
Filtro atskyrimas: Naudojant specialias filtrų medžiagas (tokias kaip stiklo pluoštas, metalinis tinklelis), kad būtų galima perimti mažus vandens lašelius, dar labiau džiovinant orą.
Adsorbcijos atskyrimas: Kai kuriuose didelio efektyvumo džiovintuvuose naudojami džiovinimo agentai (pvz., Molekuliniai sievai, aktyvuotas aliuminio oksidas) prie adsorbų drėgmės, tinkančių scenarijams, kuriems yra dideli sausumos reikalavimai.
Pagrindiniai tipai
Išcentrinis vandens separatorius: paprasta struktūra, pasikliaujanti išcentrine jėga atskirti vandenį, tinkamą dideliam suspausto oro srautui tvarkyti, o atskyrimo efektyvumas yra maždaug 80–90%.
„Baffle“ tipo vandens separatorius: keičia oro srauto kryptį per kelis pertvaros lygius, užtikrinant geresnį atskyrimo efektą nei išcentrinis tipas, tinkamas vidutinio ir mažo srauto sistemoms.
Adsorbcijos džiovintuvas: padalintas į regeneraciją be šilumos ir šilumos regeneracinių tipų, naudojant džiovinimo agentus giliai dehidratacijai, galinčią sumažinti suspausto oro rasos tašką iki mažesnio nei -40 ℃, tinkamu tikslia įranga.
Kriogeninis džiovintuvas: vėsina suslėgtą orą iki rasos taško, todėl vandens garai kondensuoti į skystą vandenį atskyrimui, o rasos taškas paprastai siekia 3–10 ℃, tinkamus bendriems pramoniniams scenarijams.
Pagrindiniai komponentai
Korpusas: Užklijuotas indelis, kuriame telpa oro srauto ir atskyrimo elementai, paprastai pagaminti iš metalo.
Atskyrimo elementai: tokie kaip išcentriniai peiliukai, pertvaros, filtrų šerdys ar džiovinimo agentai yra esmė, norint pasiekti vandens atskyrimą.

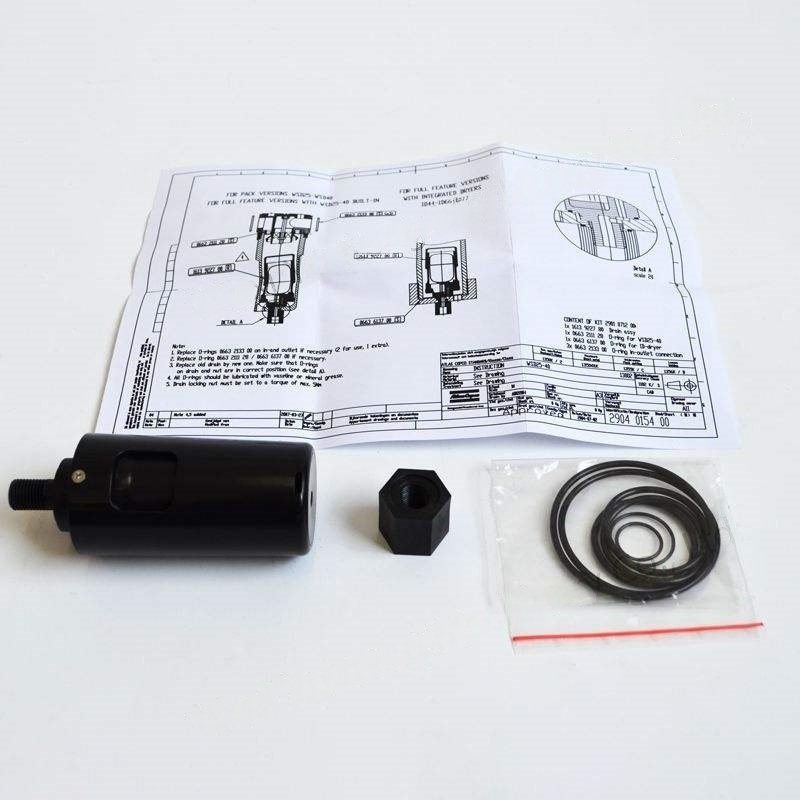

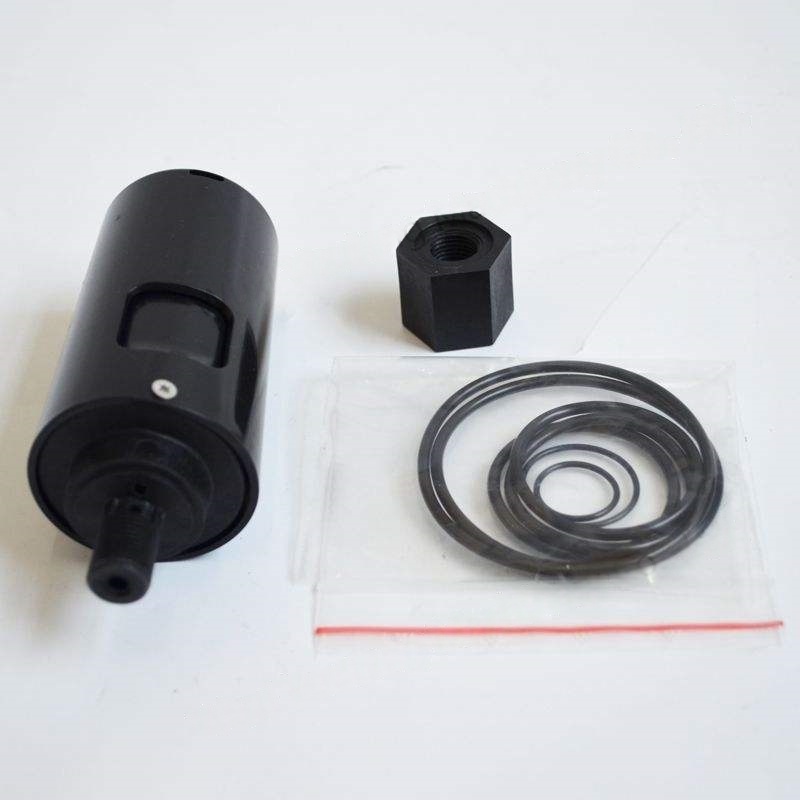

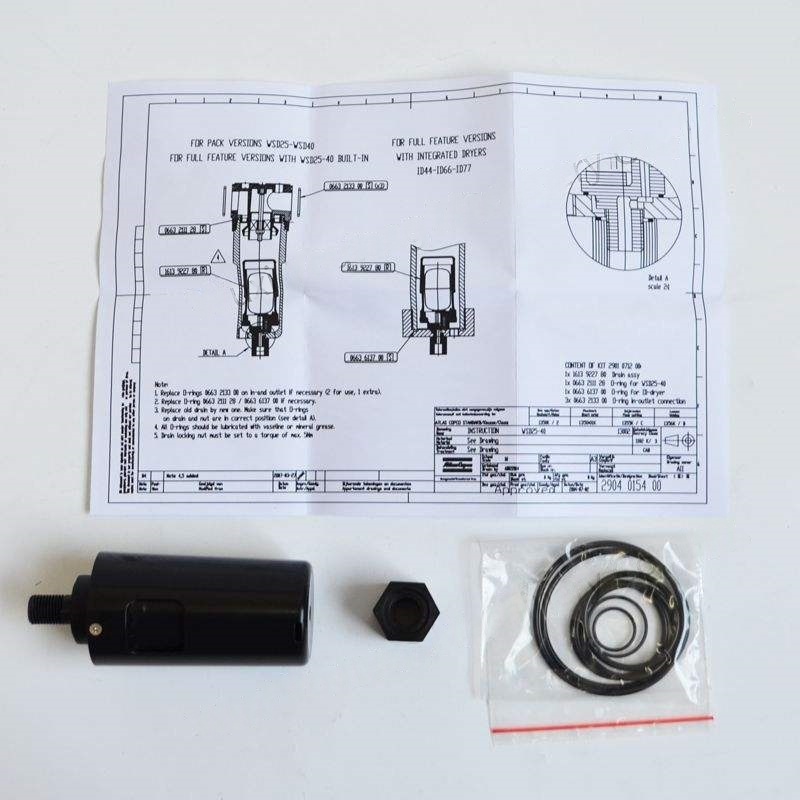

Drenažo vožtuvas: automatiškai arba rankiniu būdu išleidžia atskirtą kondensuotą vandenį, įprasti tipai apima plūdės tipo ir elektroninio laiko drenažo vožtuvus.
Įleidimo ir išleidimo sąsajos: Prijunkite oro kompresoriaus ir pasroviui esančios dujų naudojimo įrangos išmetimo vamzdį, paprastai su slėgio matuokliais, kad būtų galima stebėti slėgį.
Diegimo ir priežiūros patarimai
Montavimo vieta: paprastai montuojama po oro kompresoriaus lizdo ir aušintuvo, užtikrinant, kad suspaustas oras atvėstų prieš atskyrimą, kad padidintų efektyvumą.
Reguliarus kanalizacija: patikrinkite, ar drenažo vožtuvas veikia tinkamai, kad būtų išvengta sukaupto kondensuoto vandens, turinčio įtakos atskyrimo efektui.
Vartojimų pakeitimas: filtro tipo arba adsorbcijos tipo separatoriai turi reguliariai pakeisti filtro šerdį arba džiovinimo agentą (pvz., Molekulinius sietus), kad būtų išvengta užsikimšimo ar prisotinimo.
Valymas ir priežiūra: reguliariai išvalykite apvalkalo vidų, kad išvengtumėte priemaišų nuo deponavimo ir įtakos oro srauto pasiskirstymui.
Atitinkantys parametrai: Pasirinkite tinkamas separatoriaus specifikacijas pagal oro kompresoriaus poslinkį, darbinį slėgį ir dujų naudojimo įrangos sausumo reikalavimus. Svarba
Jei drėgmė suspaustame ore nėra veiksmingai pašalinamas, tai gali sukelti tokių problemų kaip vamzdžių korozija, pneumatinių komponentų gedimas ir produktų (pvz., Maisto ir elektronikos pramonėje) drėgmės absorbcija, taip padidindamas įrangos priežiūros išlaidas. Todėl labai svarbu pasirinkti tinkamą vandens separatorių, kad būtų stabilus suspausto oro sistemos veikimas.
