I. Pagrindinės „Atlas Copco“ buferio funkcijos
Vibracijos buferija: sugeria mechanines virpesius veikiant oro kompresoriui (pvz., Periodinės variklio ir pagrindinio bloko virpesių), užkertant kelią vibracijų perdavimui į dujotiekį, bazę ar kitą įrangą ir sumažinant rezonanso riziką.
Poveikio švelninimas: momentinė smūgio jėga paleidimo, išjungimo ar apkrovos pokyčių metu (pvz., Stūmoklių pakeitė stūmoklinius oro kompresorius arba sraigtinių kompresorių apkrova ir iškrovimas), apsaugant jungiamuosius komponentus (tokius kaip vamzdyno sąsajas, varžtas).
Slėgio pulsavimo susilpnėjimas: sumažina slėgio svyravimus vamzdyne suslėgto oro srauto metu (ypač atstumiančių oro kompresorių išmetimo impulsai), stabilizuoja sistemos slėgį ir sumažina vamzdyno nuovargį ir pažeidimus.
Triukšmo mažinimas: sumažina triukšmą, kurį sukelia vibracija per tamponą deformaciją ar slopinimą (pvz., Metalinių dalių smūgio garsą, oro srauto pulsavimo triukšmą).
Ii. „Atlas COPCO Buffer“ bendrieji tipai ir taikymo scenarijai
Remiantis buferiniu objektu ir principu, oro kompresoriaus buferinės komponentai daugiausia yra suskirstyti į šiuos tipus:
1. „Atlas Copco Buffer“ mechaninės vibracijos buferio komponentai

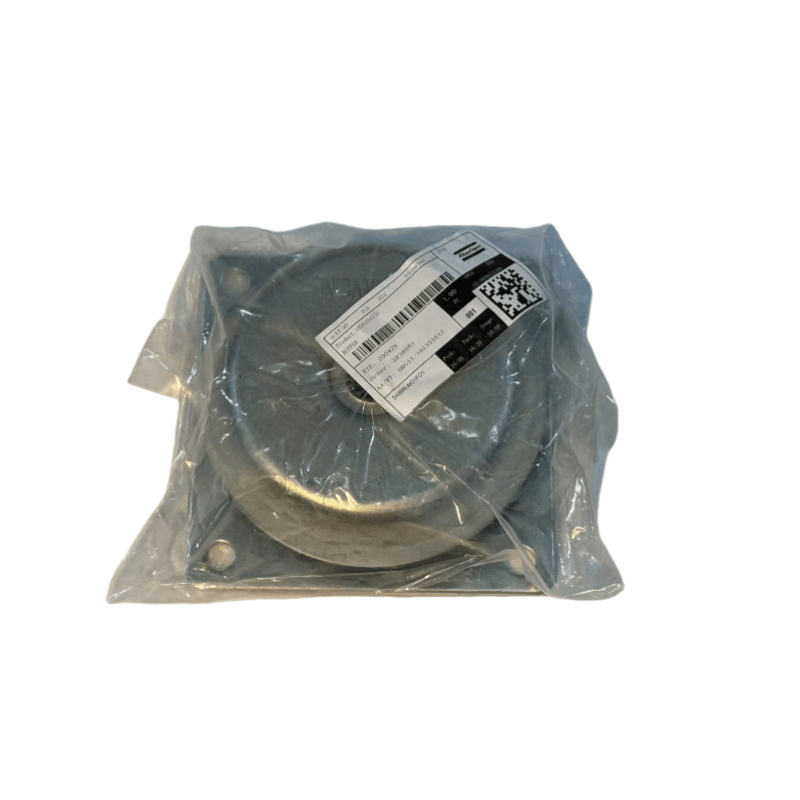

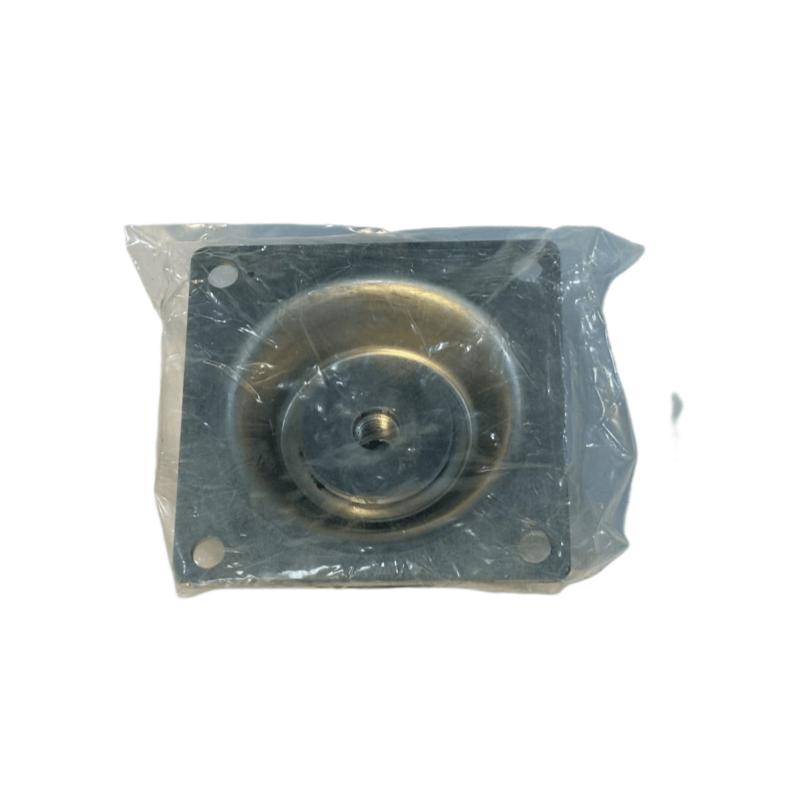

Gumos amortizatoriai / amortizatoriai
Struktūra: Pagaminta iš natūralaus gumos, nitrilo gumos (atsparios alyvai) arba chloropreno gumos, dažniausiai blokuojant, žiedą ar kompozicinę struktūrą su metaliniais rėmais (siekiant padidinti apkrovos turinčią talpą).
Taikymas: sumontuotas tarp pagrindinio oro kompresoriaus, variklio ir pagrindo vieneto, absorbuojant virpesius per elastinę gumos deformaciją (pvz., Sraigtinio kompresoriaus pagrindas visą mašiną, stūmoklio kompresoriaus variklio atrama).
Charakteristikos: nebrangus, lengvas montavimas, tinkamas vidutinio ir žemo dažnio virpesėms (10–100 Hz), kurių temperatūros diapazonas paprastai yra nuo –30 iki 80 ℃.
Pavasario amortizatoriai
Struktūra: sudaryta iš metalinių spyruoklių (varžtų spyruoklės, disko spyruoklės) ir gumos, o spyruoklė suteikia pagrindinę buferio jėgą ir gumos slopinantį rezonansą.
Taikymas: dideli oro kompresoriai arba įranga, turinčioje sunkią vibraciją (pvz., Mobiliųjų oro kompresorių), turintys stiprią apkrovos talpą (iki kelių tonų), tinkančių žemo dažnio didelės amplitudės virpesėms.
2. „Atlas Copco Buffer“ vamzdynų sistemos buferinės komponentai
Vamzdžių jungtys / dumplės
Struktūra: metalinės dumplės (plieninė medžiaga, atspari aukšto slėgio) arba aukšto slėgio guminėms žarnoms (vidiniam aliejui atsparios gumos sluoksniui, išoriniam austi plieno vielos armatūros sluoksniui) su srieginėmis arba flanšo sąsajomis abiejuose galuose.
Taikymas: vamzdynų jungtys tarp oro kompresoriaus lizdo ir laikymo rezervuaro, džiovintuvo, absorbuojančio poslinkio, kurį sukelia šiluminis išsiplėtimas ir vamzdyno šilumos išsiplėtimas ir susitraukimas ar vibracija, vengiant kietų jungčių lūžimo (pvz., Įpilkite dumplės į išmetimo prievadą, esantį priešpriešinį oro kompresorių dėl pulsuojančios vibracijos).
Parametrai: Darbo slėgis turi atitikti sistemos slėgį (paprastai 0,8–1,6MPa, aukšto slėgio modeliai gali siekti 10MPa ar daugiau), atsparumas temperatūrai pasirenkamas atsižvelgiant į vidutinę temperatūrą (guminės žarnos ≤ 120 ℃, metalinės dailybės ≤ 300 ℃).
Pulsavimo buferis (oro akumuliatorius)
Struktūra: Užklijuotas indelis, vidinis padalijamas į dujų kameras ir skystas kameras (suspaustą oro pusę) diafragma ar oro pagalve, naudojant dujų suspaudžiamumą, kad sugertų slėgio pulsacijas.
Taikymas: Išmetimo vamzdynai, susiję su oro kompresoriais, palengvinančiais slėgio svyravimus, kuriuos sukelia periodiniai išmetamieji dubliai (pvz., Slėgio impulsas, kurį sukelia kiekvienas stūmoklio kompresoriaus taktas), stabilizuojant pasroviui esančios įrangos tiekimo slėgį.
3. „Atlas Copco“ buferio komponentai tarp buferių
Buferinės trinkelės / buferinės rankovės
Struktūra: Pagaminta iš poliuretano, nailono arba kietos gumos, lape, žiedo ar rankovių formoje.
Taikymas:
Tarp varžtų atsilikimas: pastatytas tarp varžto galvutės ir įrangos paviršiaus, siekiant sumažinti vibracijos sukeltą varžtų atlaisvinimą, vengiant susidėvėjimo, kurį sukelia tiesioginis metalo kontaktas (pvz., Buferinės cilindro galvutės varžtų).
Tarpkos tarp judančių dalių: pvz., Buferinės rankovės tarp stumdomų varžto kompresoriaus ir rotoriaus laiko tarpsnių, sumažinant smūgio triukšmą ir nusidėvėjimą slystant ašmenims.
Sukabinimo buferio komponentai
Struktūra: elastinis kaištis (guma arba poliuretano medžiaga), 梅花形 elastinis korpusas ， naudojamas variklio ir pagrindinio oro kompresoriaus vieneto jungtyje. FUNKCIJA: Sukimo momentą perduodant, jis taip pat apžiūri radialinius ir ašinius nuokrypius tarp dviejų velenų ir sugeria smūgio sukimo momentą paleidimo metu (pvz., 梅花 padėklas elastingoje varžto mašinos sujungime).
Iii. Pagrindiniai „Atlas Copco“ buferio parametrai ir atrankos pagrindas
Apkrovos laikymasis: Pasirinkite pagal apkrovą, kurią nešioja buferio komponentas (pvz., Smūgio padėklas, reikia suderinti įrangos svorį ， ir žarną, kad būtų atlaikytas sistemos slėgis), kad būtų išvengta deformacijos ar plyšimo dėl perkrovos.
Elastinis koeficientas ： Jis turi atitikti vibracijos dažnį, kad būtų išvengta rezonanso (pvz., Natūralus smūgio absorberio dažnis turėtų būti mažesnis nei 1/√2 įrangos vibracijos dažnis).
Terpių suderinamumas ： Ličiant su suslėgtu oru ar teptuku ， ， Pasirinkite medžiagas, atsparias alyvai ir senėjimui (pvz., Nitrilo gumos ， nerūdijantis plienas), kad būtų išvengta korozijos gedimo.
Aplinkos pritaikomumas ： esant aukštos temperatūros sąlygoms (pvz., Netoli išmetimo uosto) ， Pasirinkite medžiagas, kurios yra atsparios aukštai temperatūrai (pvz., Silikono gumos ， metalo dumplės) ； Drėgnoje aplinkoje ， Apsvarstykite rūdžių prevenciją (pvz., Cinkuotos metalo dalys).
Iv. „Atlas Copco Buffer“ priežiūros ir gedimo sprendimas
Reguliarus patikrinimas ：
SHOCK PAD / SHOCK absorberis ： Stebėkite įtrūkimus.
Žarnos / dumblo ： Patikrinkite, ar nėra pylimų ， pažeidimo ， sąsajos nuotėkis ， ir suvirinimo įtrūkimai metaliniuose dumplėse.
Buferio padėklas / elastinis korpusas ： Patikrinkite, ar nusidėvėjimas (pvz., Ar sukabinimo 梅花 trinkelė buvo išlyginta, ar suplėšyta).
Gedimas sukelia ：
Senėjimas ： Gumos komponentai ilgą laiką turi įtakos temperatūros pokyčiai ir alyvos rūkas ，, todėl sukietėjimas ir įtrūkimai (gyvenimo trukmė paprastai yra 1–3 metai ， priklausomai nuo aplinkos).
Perkrova ： viršija vardinį apkrovą laikantį slėgį ar svorį ， sukelia nuolatinę deformaciją (pvz., Žarnos sprogo dėl per didelio slėgio).
Neteisingas montavimas ： Jei smūgio absorberis nebus sumontuotas horizontaliai ，, jis bus veikiamas nelygios jėgos ， arba jei žarna turi per mažą lenkimo spindulį ，, tai sukels vietinį nusidėvėjimą.
Pakaitinis ciklas ：
Gumos pagrindu pagaminti buferiniai komponentai ： Rekomenduojama tikrinti kas 1–2 metus ， ir pakeisti juos laiku, jei randami senėjimo požymiai ；
Metalo pagrindu pagaminti buferiniai komponentai (pvz., Dumplės) ： Patikrinkite kas 3–5 metus ， ir išplėskite naudojimą, jei nėra akivaizdžios žalos.
