I. Kompresoriaus jungtys (naudojamos įrangos perdavimui)
Naudojamas kompresoriaus varikliui sujungti su pagrindiniu bloku (tokiais kaip varžtų rotoriai, stūmoklio komponentai ir kt.), Kad sukimo momentas būtų perkeltas ir kompensuotų montavimo klaidas. Pagrindinės savybės yra šios:
1. Bendrieji tipai ir struktūros
Elastinės jungtys: plačiausiai naudojama, perduodanti galią per gumos ar poliuretano elastomerus, galinčius absorbuoti virpesius, buferinius poveikį ir kompensuoti ašines, radialinius ir kampinius nuokrypius (tokius kaip „Toblum Blossom“ forma ir nagų formos elastinės jungtys, dažniausiai naudojamos GA serijos sraigtuose).
Tvirtos jungtys ： tinkamos didelio tikslumo montavimo scenarijams ， be buferio galimybių ，, tačiau esant dideliam perdavimo efektyvumui ， leidžiant tik nedidelius nukrypimus (rečiau naudojamas įprastuose kompresoriuose ， dažniausiai naudojamas ypatingomis sąlygomis).
Diafragmos jungtys ： Metalinių diafragmų naudojimas kaip elastinis elementas ， atspari aukštai temperatūrai ir alyvos užteršimui ，, tinkančiai dideliems kompresoriams, turinčioms didelį sukimosi greitį ir didelį sukimo momentą, turint didelę kompensacijos talpą ir mažiau priežiūros.
2. Pagrindinės funkcijos
Tiksliai perkelkite variklio galią į pagrindinį kompresoriaus bloką ， užtikrindami minimalų energijos nuostolį.
Sugerkite vibracijas ir poveikį įrangos veikimo metu ， apsaugoti tikslus komponentus, tokius kaip varikliai ir guoliai.
Kompensuokite koaksialumo klaidas montavimo metu (ašinis ， radialinis ， ir kampinis) ， venkite papildomo streso.
3. Gedimai ir priežiūra
Bendros problemos ： Elastomerų senėjimas / laužymas (dėl kurio atsiranda nenormalus triukšmas ， padidėjo vibracija) ， laisvi jungiamieji varžtai (sukeliantys ekscentrinį veikimą) ， nuovargio įtrūkimai diafragmose (labiau tikėtina, kad jie atsiranda esant dideliam apkrovai).
Priežiūros taškai ：
Reguliarus patikrinimas (kas 1000–2000 valandų) ： Patikrinkite, ar nešiojami elastomerai ， Jei varžtai yra priverži ， ir ar jungtis turi radialinį judėjimą.
Pakaitinis ciklas ： Elastomerai paprastai keičia kas 2–3 metus arba pagal rankinį ，, o metalinius komponentus su įtrūkimais reikia nedelsiant pakeisti.
Montavimo reikalavimai ： Po pakaitalo ， koaksicialumą reikia iš naujo kalibruoti (paprastai radialinis nuokrypis ≤ 0,1 mm ， kampinis nuokrypis ≤ 0,1 °/m) ， kitaip ， yra linkęs į ankstyvą guolių susidėvėjimą.

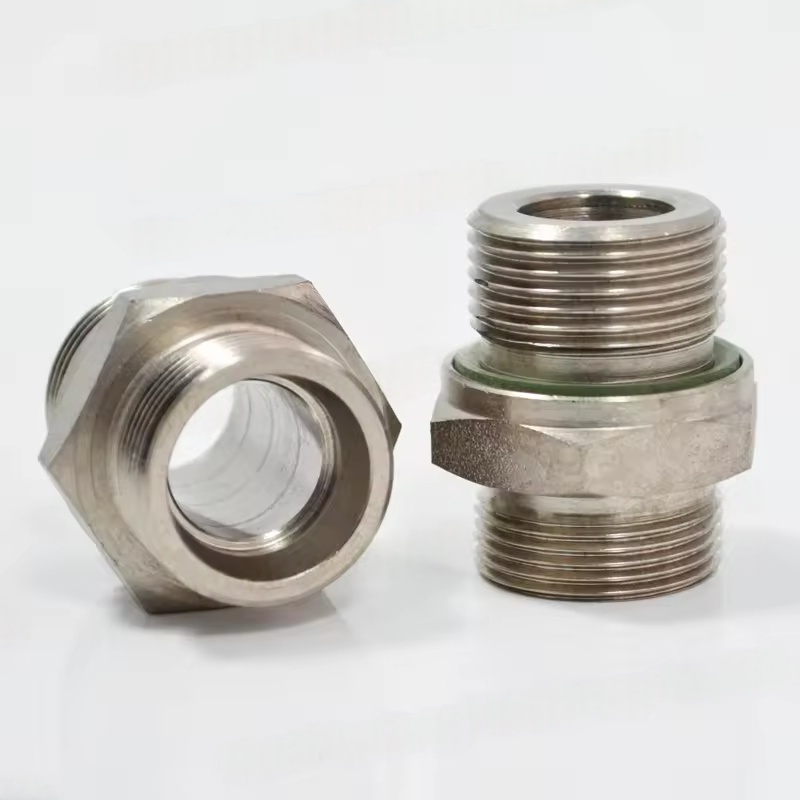

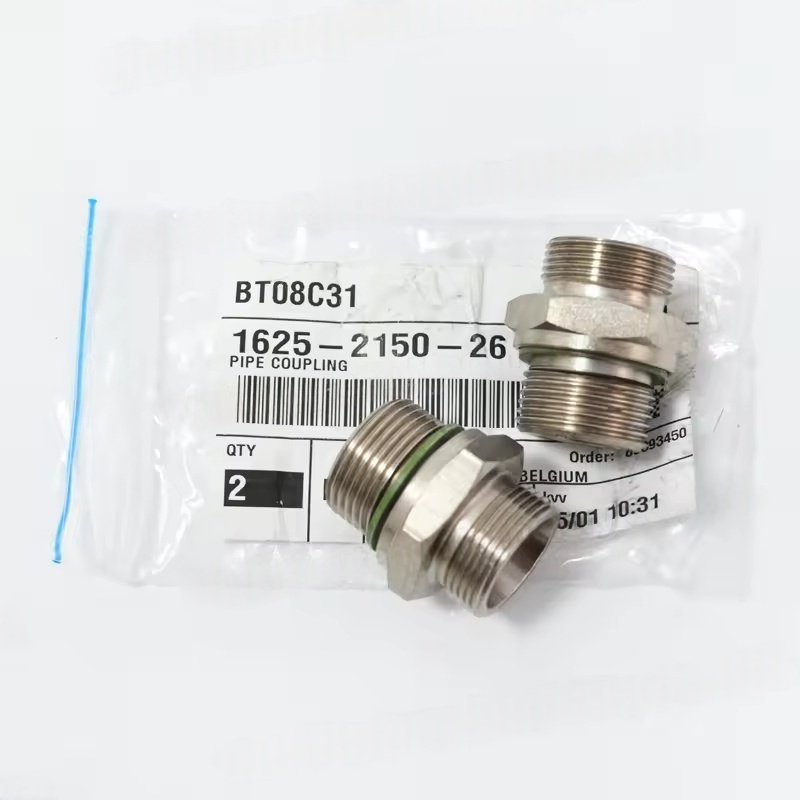

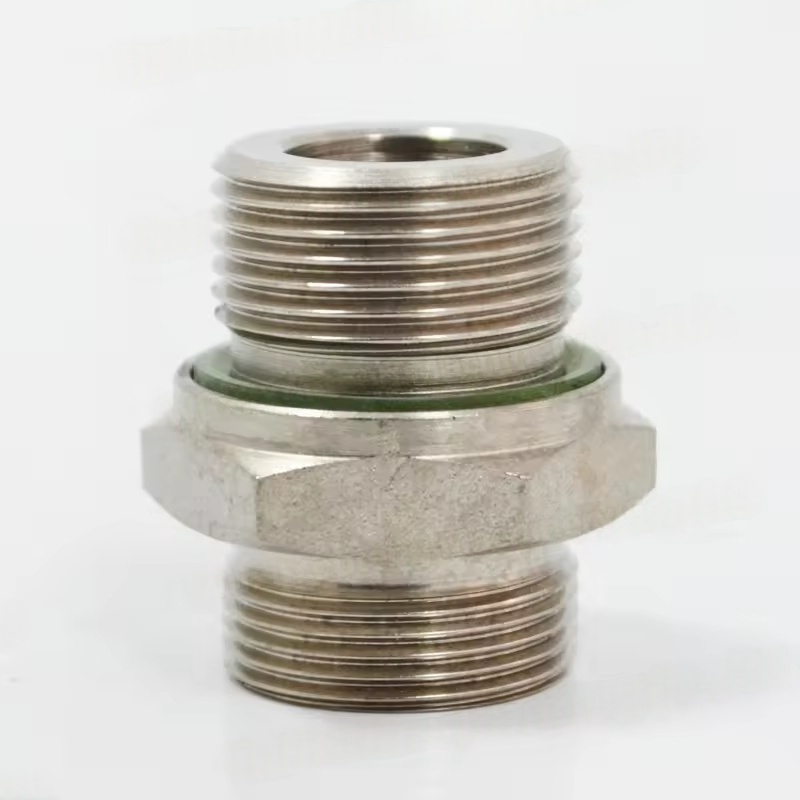

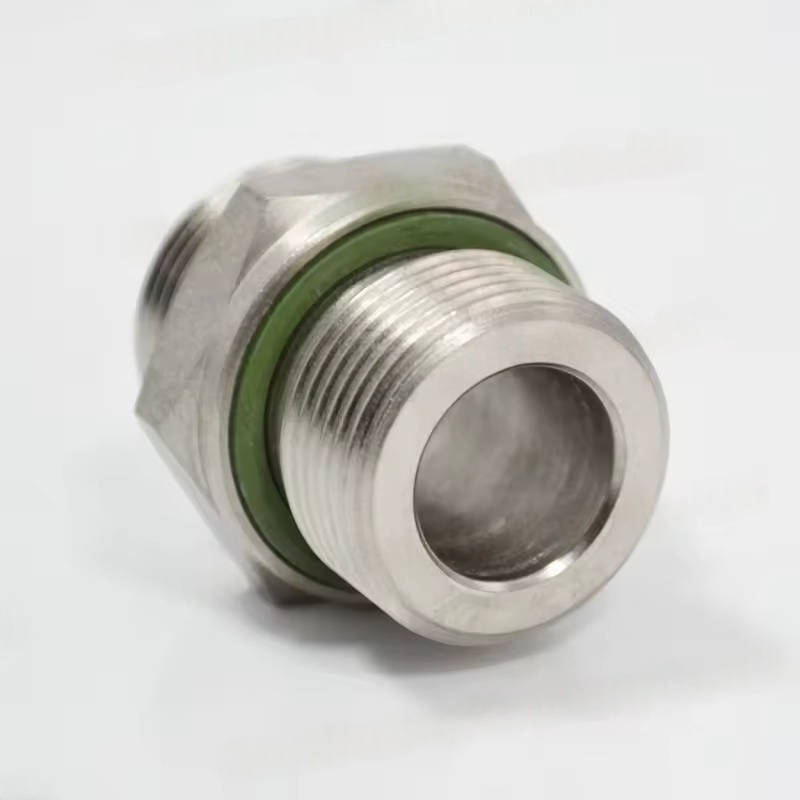

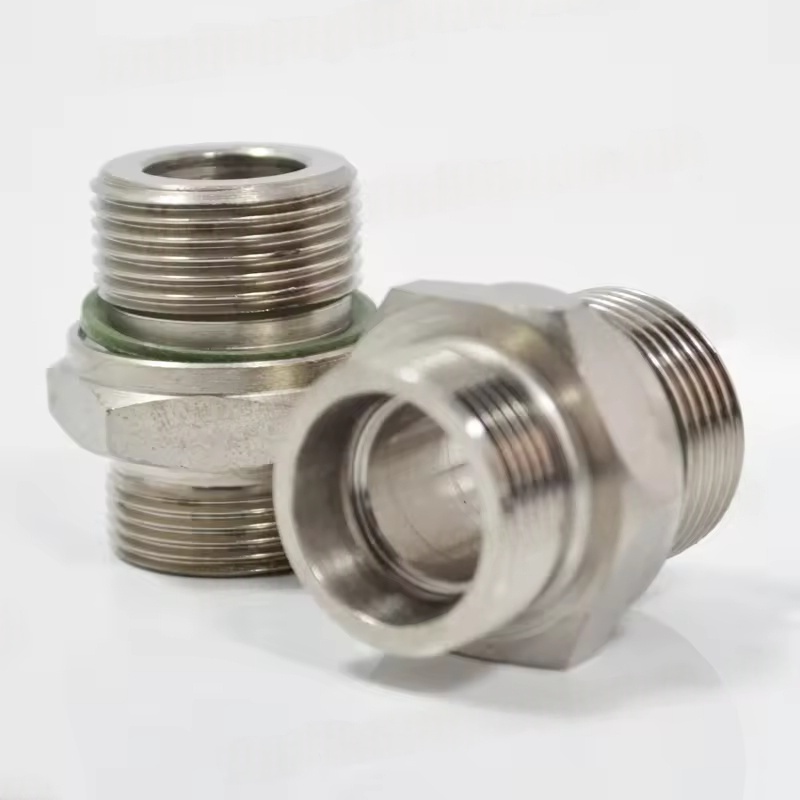

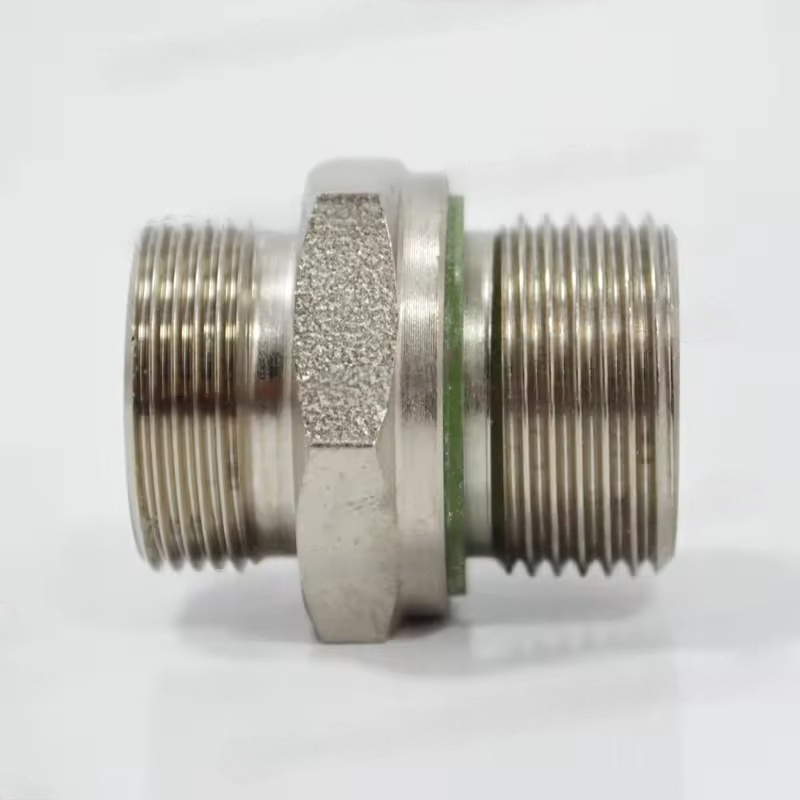

Ii. Vamzdžių jungtys (naudojamos sistemos jungčiai)
Naudojami vamzdžiams, tokiems kaip kompresoriaus išmetimo vamzdynai ir aušinimo vandens vamzdynai, daugiausia norint užklijuoti ， kompensuoti vamzdynų poslinkį ， ir sumažinti vibracijos transmisiją.
1. Įprasti tipai ir taikomi scenarijai
Lanksčios vamzdžių jungtys ：
Gumos išsiplėtimo jungtys ： tinkamos žemo slėgio dujų ar vandens vamzdynams, galinti kompensuoti poslinkį, kurį sukelia vamzdyno šiluminis išsiplėtimas ir susitraukimas ，, tuo pačiu sugeriant virpesius ir užkirsdami kelią streso koncentracijai, kurią sukelia standus ryšys.
Metalinės dumplės jungtys ： tinkamos aukštos temperatūros ir aukšto slėgio išmetimo vamzdynams (pvz., Pagrindiniai suspausto oro vamzdynai) ， su puikia atsparumu temperatūrai ir slėgiui.
Tvirtos vamzdžių jungtys ：, pavyzdžiui, flanšo jungtys (su sandarinimo tarpikliais) ， tinkamos fiksuotoms vamzdynų sekcijoms ，, reikalaujant griežto koaksialumo ， be kompensacijos galimybių.
2. Pagrindinės funkcijos
Įsitikinkite, kad vamzdyno jungties vandenyje / vandeniui nelaidumas ， užkirstų kelią suslėgto oro nutekėjimui ir aušinimo vandeniui.
Kompensuokite poslinkį, kurį sukelia temperatūros pokyčiai (pvz., Kompresoriaus išmetimo temperatūros svyravimai) arba įrangos vibracija.
Užblokuokite įrangos vibracijos perdavimą į dujotiekio sistemą ， vengiant vamzdyno rezonanso ar nuovargio lūžio.
3. Priežiūros taškai
Reguliarus sandarinimo paviršių tikrinimas nuotėkis (pvz., Muilo vandens bandymas) ， senėjimas ir guminių dalių įtrūkimas ， ir metalinių dumplių korozija ar deformacija.
Venkite per didelio tempimo ar suspaudimo.
Suderinkite su terpe ： Išmetimo vamzdynai turi naudoti medžiagas, atsparias aliejui, ir aukšta temperatūra ，, o vandens vamzdynai turi atsižvelgti į rūdžių ir korozijos prevenciją.
