Pagrindiniai „Atlas Copco“ oro kompresorių reguliavimo vožtuvų tipai ir funkcijos

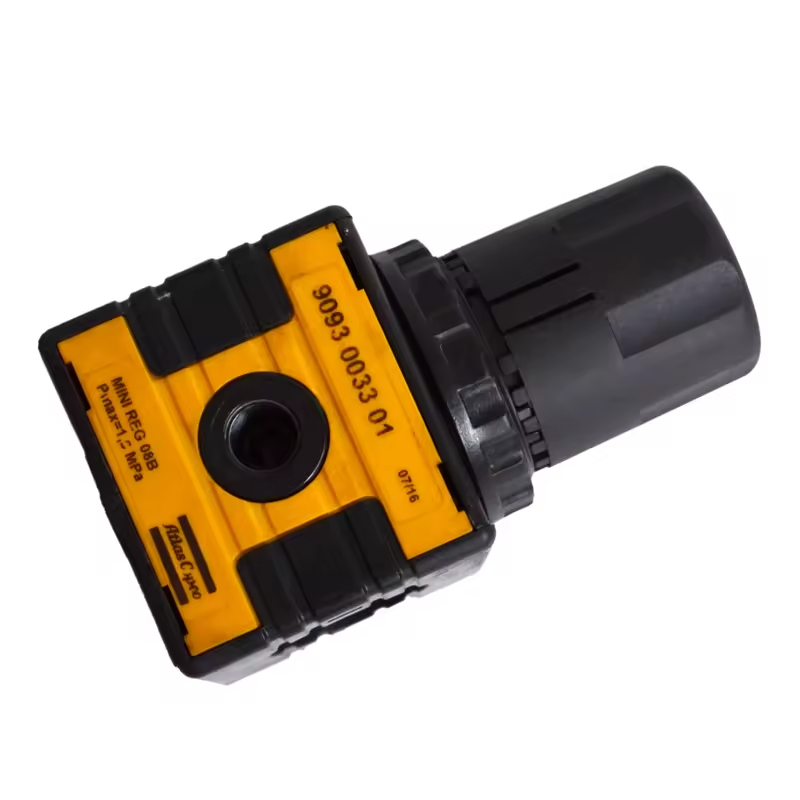

Slėgio reguliatorius
Funkcija: Sumažinkite oro kompresoriaus aukšto slėgio suspaustą oro išėjimą iki stabiliojo slėgio, kurio reikalauja pasroviui skirta įranga, ir palaikykite išėjimo slėgio konstantą, kai įsiurbimo slėgis svyruoja.
Taikymo vieta: Paprastai montuojama prie laikymo rezervuaro išleidimo angos arba prieš po gydymo įrangą, tokią kaip džiovintuvai ir filtrai, kad apsaugotų pasroviui esančią pneumatinę įrangą nuo per didelio slėgio pažeidimo.
Funkcijos: aprūpinta slėgio nustatymo rankenėle, leidžiančia išėjimo slėgį reguliuoti pagal reikalavimus ir su įmontuota perpildymo ar slėgio redukcijos struktūromis, kad būtų išlaikytas slėgio stabilumas.

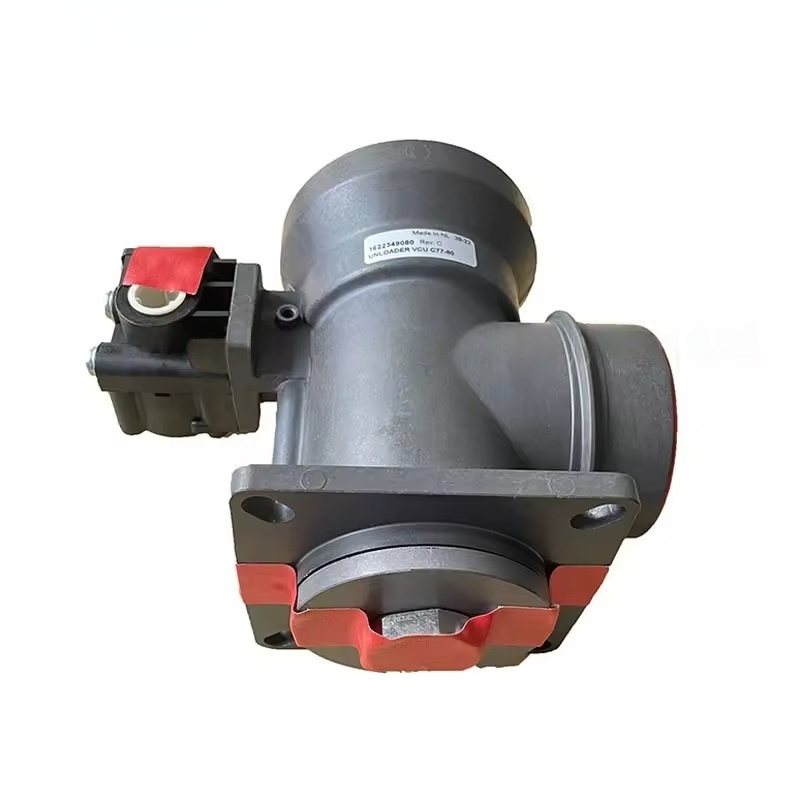

Įsiurbimo vožtuvas
Funkcija: Valdykite oro tūrį, patenkantį į pagrindinį oro kompresoriaus bloką, būdamas pagrindiniu komponentu, skirtu sureguliuoti išmetamųjų dujų tūrį, ir bendradarbiaujant su valdymo sistema, kad būtų pasiektas įrenginio pakrovimo/iškrovimo ar dažnio konversijos reguliavimas.
Taikymo vieta: įdiegta tarp oro filtro ir pagrindinio įrenginio įsiurbimo prievado, dažniausiai aptinkamo sraigtinio tipo oro kompresoriuose.
Darbo principas:
Įkėlimas: vožtuvas yra visiškai atidarytas, leidžiantis maksimalų oro kiekį patekti į pagrindinį bloką, kad būtų galima suspausti.
Nukrovimas: vožtuvas uždarytas (arba iš dalies uždarytas), sumažinant įsiurbimo tūrį (net sustabdant įsiurbimą), sumažinant energijos sąnaudas.
Kintamo dažnio modeliuose: susietas su VSD sistema, atidarymo laipsnis nuolat koreguojamas, kad atitiktų dujų suvartojimą.
Minimalus slėgio vožtuvas
Funkcija: Įsitikinkite, kad alyvos dujų separatoriuje palaikomas minimalus slėgis (paprastai 4–5 strypas), kad būtų užtikrinta sklandi tepimo alyvos cirkuliacija (pastumta į pagrindinį bloką pagal slėgio skirtumą) ir užkirsti kelią atvirkštiniam suslėgto oro srautui išjungimo metu.
Taikymo vieta: įdiegta tarp alyvos dujų separatoriaus lizdo ir pagrindinio išmetimo vamzdyno, būtiną sraigtinio tipo oro kompresorių saugos komponentą.
Termostatinis vožtuvas
Funkcija: Reguliuokite tepimo alyvos aušinimo kelią, kad alyvos temperatūra išlieka optimaliame diapazone (paprastai 80–95 ℃), vengiant tepimo aliejaus emulsinimo žemoje temperatūroje arba naftos pablogėjimą aukštoje temperatūroje.
Darbo principas: žemos temperatūros metu naudojamas aplinkkelio aušintuvas, leidžiantis karštai alyvai tiesiogiai patekti į pagrindinį bloką; Kilus temperatūrai, ji palaipsniui atsidaro, kad būtų galima vėsinti karštą aliejų į aušintuvą. Techninės savybės
Didelio tikslumo valdymas: Naudojant tikslias vožtuvo šerdes, diafragmas ar stūmoklius, valdymo tikslumas yra didelis (slėgio valdymo nuokrypis paprastai yra ≤ ± 0,2 bar).
Temperatūros ir slėgio atsparumas: Tinka aukštos temperatūros (80 ~ 120 ℃) ir aukšto slėgio (iki 16 barų ar didesnė) oro kompresorių sistemų aplinkos. Medžiagos dažniausiai yra ketaus, aliuminio lydinio arba nerūdijančio plieno.
Greitas atsakymas: Susiejus su valdymo sistemomis, tokiomis kaip „Elektronikon®“, jis gali greitai reaguoti į slėgio pokyčius (milisekundžių lygiu), užtikrindamas sistemos stabilumą.
Mažo nuotėkio dizainas: uždaroje būsenoje nutekėjimas yra labai mažas, mažinantis energijos atliekas, ypač žymiai sumažinant tuščiosios eigos energijos suvartojimą neapkrauta.
Bendri gedimai ir priežiūra
Gedimų apraiškos:
Slėgio reguliavimo gedimas (išėjimo slėgis yra per didelis / per žemas arba labai svyruoja).
Vožtuvo trukdymas (nepavyksta normaliai atidaryti / uždaryti, todėl kyla sunkumų pakrovimo sunkumai ar neišsamus iškrovimas).
Sunkus nutekėjimas (vožtuvo korpuso arba sandarinimo paviršiaus pažeidimas, pasireiškiantis kaip slėgio kritimas ar nenormalus triukšmas).
Temperatūros kontrolės vožtuvo nesugebėjimas sukelti nenormalią alyvos temperatūrą (per aukštą ar per žemą).
Bendros priežastys:
Vožtuvo šerdies arba vožtuvo sėdynės susidėvėjimas arba mastelio keitimas (dėl priemaišų suslėgto oro ar kaupimosi alyvos nuosėdose).
Senėjimas ar sandariklių pažeidimas (O žiedai, diafragmos).
Pavasario nuovargis (sukelia slėgio nustatytos vertės dreifą).
Nenormalūs valdymo sistemos signalai (pvz., Elektromagnetinis vožtuvo gedimas, turintis įtakos vožtuvo veikimui).
