1. Funkcija ir darbo principas

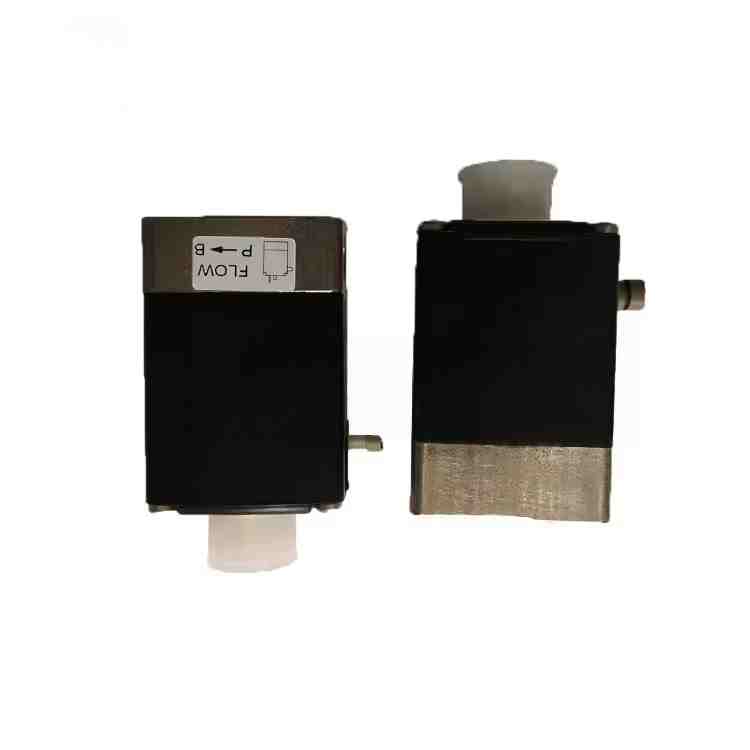

Automatizavimo valdymas: Gaudamas elektros signalus iš valdiklio (PLC) (24 V nuolatinės srovės įtampos), elektromagnetinis ritė solenoidinio vožtuvo viduje sukuria magnetinę jėgą, varo vožtuvo šerdį judėti, taip atidarant arba uždarant skysčio praėjimą (pvz., Kontroliuojant oro kelią ar alyvos kelią), siekiant tikslios pagrindinių kompresoriaus veiksmų valdymą.
Tipiški taikymo scenarijai:
Valdykite įsiurbimo vožtuvo atidarymą ir uždarymą, sureguliuokite kompresoriaus pakrovimo/iškrovimo būseną.
Valdykite automatinį kondensato vandens kanalizaciją iš teršalų vožtuvo (pvz., Automatinio aliejinių dujų separatoriaus ar laikymo rezervuaro automatinio drenažo vožtuvo) drenažo.
Dalyvaukite saugos apsaugos grandinėje ，, pavyzdžiui, greitai nutraukiant atitinkamą alyvos ar oro kelią esant viršslėgiui ar perpildymui.
Privalumai ： Greitas atsakas (milisekundės lygis) ， didelis valdymo tikslumas ，, tinkamas dažnoms starto ir stop-stop sąlygoms ， ir yra pagrindinis kompresoriaus automatinės operacijos komponentas.
2. Struktūra ir charakteristikos
Pagrindiniai komponentai ： Sudarytos iš elektromagnetinės ritės (24 V DC) ， vožtuvo šerdies ， vožtuvo korpuso ， spyruoklės ， ir sandarinimo dalys. Kai ritė įjungiama ，, vožtuvo šerdis juda, kad atidarytų praėjimą ，, o kai ji yra panaikinta ，, spyruoklė grįžta uždaryti ištrauką (daugiausia paprastai uždaro tipo ， kai kurie yra paprastai atviri).
Medžiagos suderinamumas ：
Vožtuvo korpusas dažniausiai naudoja žalvario ar nerūdijančio plieno ，, galintį atlaikyti koroziją iš suslėgto oro ， tepimo aliejaus ， arba kondensato vandens.
Sandarinimo dalys ： Paprastai naudokite nitrilo gumą (NBR) arba fluorubber (FKM), kad užtikrintumėte sandarinimo efektyvumą aukštoje temperatūroje (80–120 ℃) ir slėgio aplinkoje. Techninės specifikacijos:
Darbinė įtampa: DC 24 V (tinkamas kompresoriaus valdymo sistemos žemos įtampos grandinei, turinti didelę saugumą).
Darbinis slėgis: paprastai 0,5 - 1,6 MPa (suprojektuotas pagal valdymo grandinės reikalavimus).
Sąsajos dydis: Paprastai G1/4, G3/8 ir tt sriegių specifikacijos, tinkamos skirtingo skersmens valdymo vamzdynams.
3. Įprasti gedimai ir priežiūra
Tipiškos gedimo apraiškos:
Vingiuotas perdegimas: sukeltas nestabilios įtampos, perkrovos ar drėgnos aplinkos, pasireiškiančios kaip solenoidinio vožtuvo veikimo, kurį galima aptikti išmatuojant ritės atsparumą daugialypiu (normalus atsparumas yra šimtams omų, o po perdegimo jis tampa begalybe).
Vožtuvo šerdis įstrigo: sukeltas priemaišų, alyvos telkinių ar senėjimo sandariklių, pasireiškiančių kaip vožtuvas, negalintis visiškai atidaryti/uždaryti ar turėti vangų judesių, o tai gali sukelti nenormalų kompresoriaus pakrovimą ar prastą nuotekų išleidimą.
Nuotėkis: sukeltas sandarinimo komponentų susidėvėjimo ar vožtuvo korpuso pažeidimo, dėl kurio nutekėjo kontrolinės dujos/alyvos, turinčios įtakos sistemos slėgio stabilumui.
Priežiūra ir pakeitimo pagrindiniai taškai:
Reguliarus valymas: Kompresoriaus priežiūros metu patikrinkite, ar solenoidinio vožtuvo sąsajoje yra priemaišų. Jei reikia, išardykite ir išvalykite vožtuvo šerdį (operacija turi būti išjungta).
Pakeitimo specifikacijos:
Būtina pasirinkti 24 V solenoidinius vožtuvus tos pačios specifikacijos, kaip ir originalios gamyklos (pvz., Modelis, sąsajos dydis, slėgio laipsnis) ir pirmiausia pasirinkti „Atlas Copco“ originalius priedus, kad būtų užtikrintas suderinamumas su valdymo sistema.
Prieš pakeisdami, atjunkite maitinimo šaltinį, atleiskite dujotiekio slėgį ir venkite eksploatuoti, kai įjungsite aukšto slėgio terpę ar purškdami.
Įdiegdami atkreipkite dėmesį į skysčio srauto kryptį (kai kurie solenoidiniai vožtuvai turi kryptinius žymėjimus) ir išvengkite pervargimo, kai tvirtindami sąsają, kad būtų išvengta sugadinimo sriegių.
Prevencinė priežiūra: aplinkoje, kurioje yra didelės dulkės ir drėgmės, rekomenduojama sutrumpinti tikrinimo ciklą ir užtikrinti kontrolinės grandinės įtampos stabilumą, kad būtų išvengta per didelės įtampos ritės pažeidimo.
