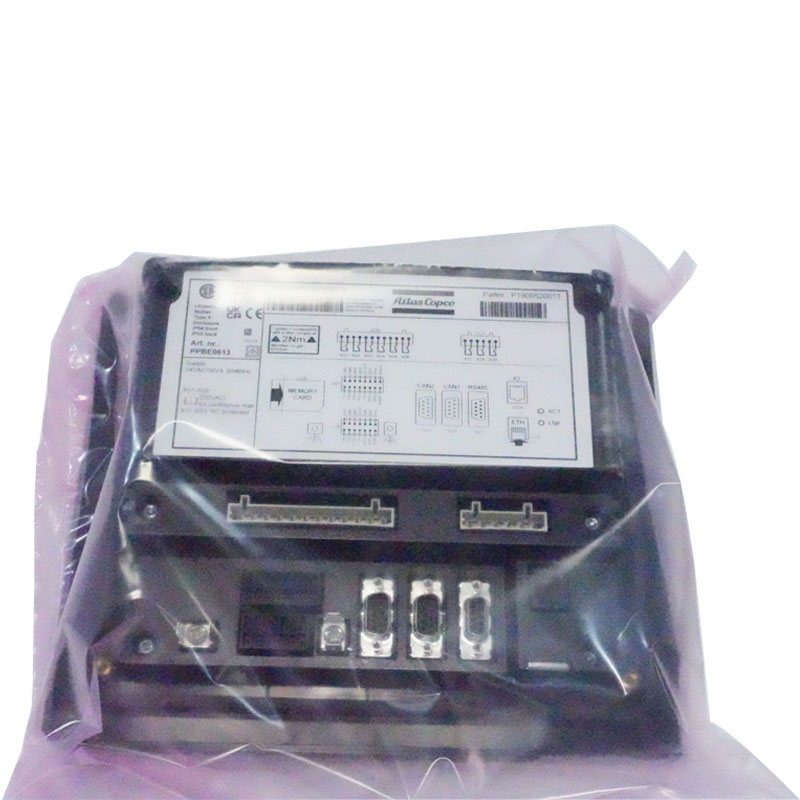

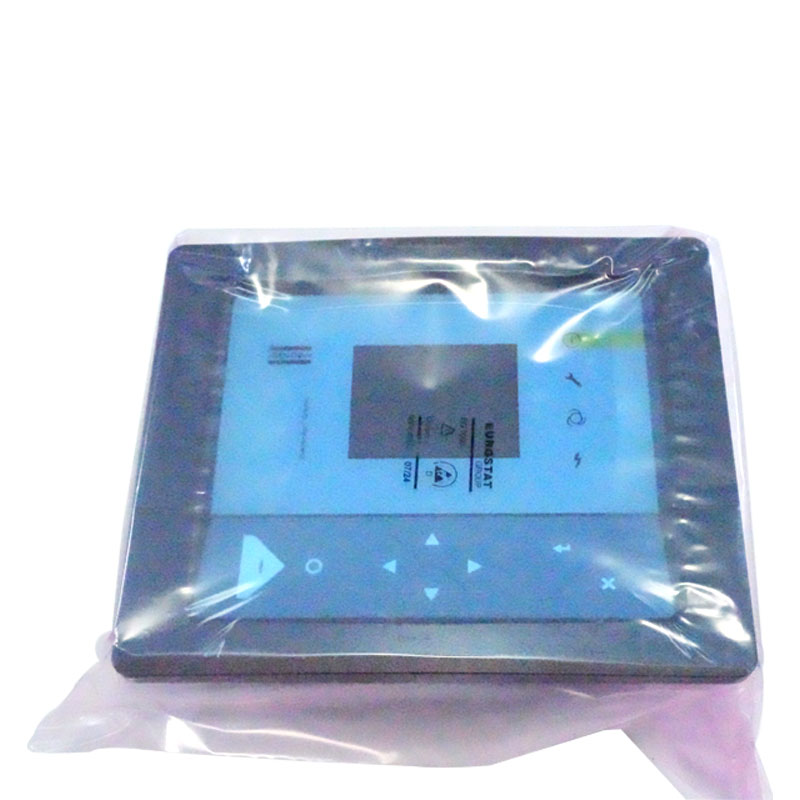

1900520013 „Atlas Copco“ dalių kompresoriaus valdiklis

I. Aplinkos erozija

Dulkių ir drėgmės užteršimas

Oro kompresoriai veikia gamyklos dirbtuvėse, statybinėse vietose ir kt. Jei nebus tinkamai apsaugotos, dulkės, alyva ir drėgmė įsiveržia į vidinius valdiklio komponentus:

Dulkės kaupiasi grandinės plokštės paviršiuje, sukeldami komponentų trumpąjį jungtį arba prastą šilumos išsklaidymą;

Drėgnoje aplinkoje (santykinė drėgmė> 85%) vario grandinės plokštės folija oksiduos, o litavimo jungtys bus sugadintos, ypač lietaus sezono metu ar aukšto drėgnumo vietose, todėl gali būti kontroliuojamas signalo dreifas ir mygtuko gedimai.

Atvejo analizė: Kontrolierius, neturintis apsauginio gaubto, 1–2 metus veikiančiame dulkių apkrautoje dirbtuvėse, dažnai patiriantis relės prilipimo ir ekrano mirgėjimą dėl sukauptų dulkių ant plokštės.

Aukšta temperatūra ir vibracijos poveikis

Kai valdiklis yra arti pagrindinio vieneto arba šilumos išsklaidymo komponentų ir išlieka aukštesnėje nei 50 ° C aplinkoje (daugiau nei įvertinta veikimo temperatūra 40 ° C), jis pagreitins kondensatorių, lustų ir kt. Senėjimą ir sutrumpins jų gyvenimo trukmę (kiekvienam 10 ° C temperatūrai padidės, elektroninių komponentų gyvenimo trukmė);

Aukšto dažnio vibracija, veikiant oro kompresoriui, sukels laisvą laidų laidą valdiklio viduje ir išstūmimo litavimo jungtyse, ypač kai jis nebus tvirtai pritvirtintas, sukeldamas prastą energijos tiekimo kontaktą ir nutrauktus jutiklio signalus.

Ii. Grandinės anomalijos ir galios problemos

Įtampos svyravimai ir viršįtampių poveikis

Gamyklos elektros tinkle yra sudėtingų apkrovų (pvz., Suvirinimo mašinos, didelė variklio starto stotelė), kuri lengvai gali sukelti staigų įtampos viršįtampį arba momentinius aukštos įtampos viršįtampius:

Maža įtampa (žemiau įvertintos įtampos 15%) sukels nepakankamą maitinimo šaltinį valdikliui CPU, sutrikimą vykdant programą ir duomenų praradimą;

Aukštos įtampos viršįtampiai (pvz., Žaibo smūgiai, elektros tinklo perjungimas) gali nutrūkti per maitinimo modulį ir įtampos stabilizuojančią lustą, tiesiogiai sudegindamas plokštę.

Scenarijuose be stabilizuoto maitinimo šaltinio ar apsaugos nuo viršįtampio įtaiso valdiklio gedimo greitis padidės daugiau nei 30%.

Trumpas jungimas ir perkrovos gedimai

Senosios išorinės linijos ir neteisingas jutiklio laidai (pvz., 220 V maitinimo šaltinio prijungimas prie 5 V signalo gnybto) gali sukelti valdiklio įvesties grandinę trumpąjį jungimą, deginant saugiklius ar šerdies lustus;

Kai įjungiami elementai (pvz., Solenoidiniai vožtuvai, relės) perkrovos, atvirkštinė elektromotyvinė jėga gali nutrūkti per valdiklio išvesties prievadą, sukeldama valdymo signalo gedimą.

Iii. Komponentų senėjimas ir kokybės defektai

Natūralus pagrindinių komponentų senėjimas

Po 3–5 metų naudojimo elektrolitinis kondensatorius (atsakingas už filtravimą ir stabilizavimo įtampą) valdiklyje pamažu išdžiūės, jo talpa sumažės, todėl padidės maitinimo šaltinis ir CPU atstatymas, rodomas mirgėjimas;

Dažnai suaktyvinami relės kontaktai (pavyzdžiui, dažnai pradedami ir sustabdyti oro kompresoriai) dėl lanko nudegimo taps prastai laidžiais, pasireiškiančiais „komandomis, išleistomis, bet veiksmas iš įjungiamojo elemento“ (pvz., Nesugebėjimas įkelti/iškrauti).

Projektavimo ar gamybos defektų

Mažos kainos valdikliai gali naudoti prastesnius komponentus (tokius kaip padirbinėjantys kondensatoriai, mažai specifinių lustų) arba jų nepagrįstų grandinių dizainas (pvz., Prastas šilumos išsklaidymo išdėstymas, trūkstamos apsaugos grandinės), kurios yra linkusios į ankstyvą gedimą net įprasto vartojimo metu;

Suderinamumo problemos: Kai kurie trečiųjų šalių valdikliai nesutampa su oro kompresoriaus jutikliais ir pavaros ir gali sukelti programos katastrofas dėl signalo konfliktų po ilgalaikio veikimo.

Iv. Netinkamas naudojimas ir priežiūra

Neteisingi parametrų parametrai ir eksploatavimo klaidos

Neprofesizai, atsitiktinai modifikuojantys valdiklio parametrai (pvz., Perkrovos apsaugos slenkstis, slėgio viršutinė ir apatinė ribos) gali sukelti valdiklį prarasti savo apsauginę funkciją ar net sukelti vidinį programos sutrikimą dėl loginių konfliktų;

Priverstinai išjungimas (nesilaikant įprastos išjungimo procedūros) gali sugadinti valdiklio saugomus duomenis, todėl pradedant jis negali įkelti programos.

Laidų ir jutiklio gedimų nesugebėjimas sukelti komponentų pažeidimą

Kai jutikliai (pvz., Slėgio jutikliai, temperatūros zondai) trumpas jungimas ar amžius, jei valdiklis neturi viršutinės srovės apsaugos grandinės, jis gali pakeisti signalo gavimo modulį;

Neteisingas išorinis laidas (pvz., Variklio laidų prijungimas prie valdiklio signalo gnybtų) tiesiogiai sukels aukštos įtampos įsibrovimą ir sudegins silpnus elektrinius komponentus.

Nereikia reguliariai valyti ir tikrinti

Neatvalę dulkių ir aliejaus dėmių ant valdiklio paviršiaus, ilgą laiką užkimš šilumos išsisklaidymo skylutes, sukeldami per didelę vidinę temperatūrą;

Jei laidų gnybtai nėra reguliariai tikrinami, laisvi laidai gali sukelti sukčiavimą, o tai gali sugadinti gnybtų bloką arba grandinės plokštę.
